風淋室組裝-風淋室接線-風淋室使用方法

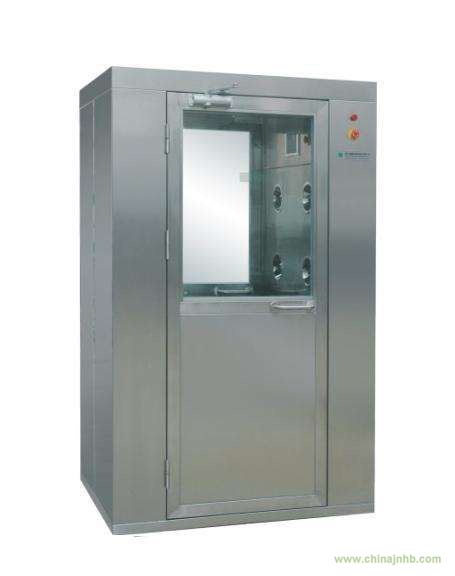

風淋室在送往用戶現場后，一般都是散件形式的，因此就要對風淋室進行組裝及接線，正確調試后，風淋室才能正常使用，不同廠家生產的風淋室可能設計不同，但是其基本原理和方法大同小異，現就中建南方凈化生產的風淋風淋室組裝方法分享給大家參考：

一、風淋室如何接線

1.電源：支持24v電流電源或24v交流電源，其接線方法參考風淋室控制接線圖。

2.輸入：為x段的接線柱

x1:外門點動開關 x2:內門電動開關 x3:外門門磁 x4：內門門磁

x5:風淋室內紅外探頭 x6：空 x7:外門放夾 x8:內門放夾

3.顯示：9針串口線與液晶文體屏連接，文本屏上接板上的直流24v電源輸出端。

4.輸出：繼電器板連接針接口

為r1-r8的接線端子r1～r2共用com1-2,r3～r4共用com3-4,r5～r6共用com5-6,r7～r8共用com7-8.

r1接外閉門器sl端，com1-2接閉門器gnd，r2接內閉門器sl端，com1-2接gnd端。

r3/r4接風機繼電器，com3-4接220v交流電l端，r5/r6接照明燈com5-6接220v交流電l端，r7接緊急開關，r8接狀態燈，com7-8接gnd端。

二、操作方法

點擊屏幕上任間按鈕，背景燈亮，更改設置點擊下箭頭按鈕系統進入設置界面，對應1外門、2內門、3風機三項的時間設置，按數字1進入外門設置，點擊按鈕set鍵數字閃爍點擊按鈕左箭頭或者右箭頭更改個位十位或者百位數字，更改完畢點擊ent鍵保存設置，esc鍵后退到上一個設置，alm為緊急按鈕。

三、風淋室工作流程

風淋室外點動開門開關，風淋室外門立刻打開，人員進入等最后一名人員進入后開始計時關門，門關后紅外探頭檢測，啟動風機吹風完畢，后門打開最后一名人員走出來開始計時關門，內點動開門并觸發后，內門打開，人員進入后內門關閉，前門立刻打開。

四、常風問題及對應方法

風淋室系統出現問題或不工作時，首先看文本顯示器提示，外外門關閉外門指示點應該為白色，內門關閉內門指示點應該為白色，當風機工作時風機指示點應該為白色，外門防夾有觸發時對應點應該為白色，內門防夾有觸發時對應點應該為白色，如果以上對應點沒有動作就跟進相關的線路。門閉合時門磁為閉合狀態，防夾紅外探頭當有物體阻擋時為閉合狀態，紅外探頭當檢測有人員時為閉合狀態。
