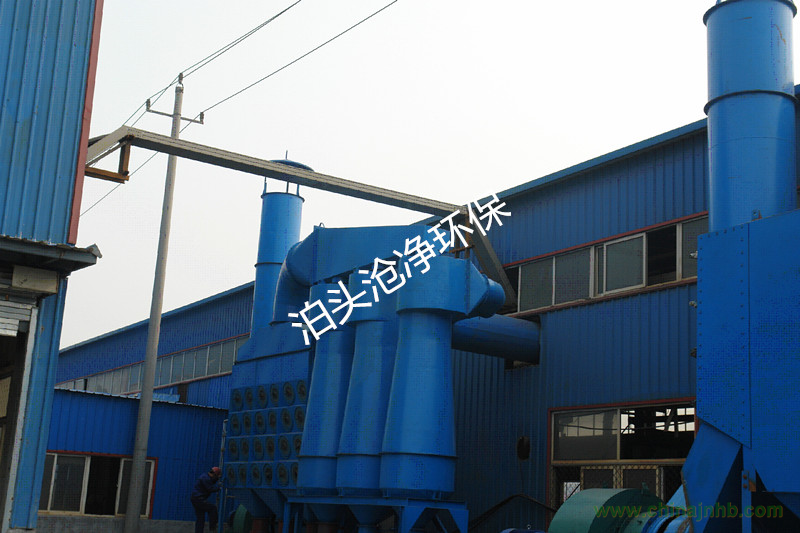

立式多管旋風除塵器是一種研制較早，國內外至今都還在使用(有的國家使用的還相當廣泛)的旋風除塵器。它具有運行可靠，效率較高等特點。近年來，我國一些地區采用陶瓷制作旋風子，既大量節約了鋼材又充分發揮陶瓷材料耐磨損、耐腐蝕的特點，成為擴大立式多管旋風除塵器使用范圍的一項有效措施，使這種旋風除塵器在這些地區的工業鍋爐和小型電站鍋爐上得到了較廣泛的應用。

     立式多管旋風除塵器是由若干單個立式旋風子(鋼制或陶瓷制作)組裝在一個具有煙氣進出口、煙氣分配室、貯灰斗的殼體內構成的。

     立式多管旋風除塵器的工作原理可以用除塵器中單個立式旋風子的工作情況來說明。圖13-2分別表示了具有不同型式的導向器的二個旋風子(在一個除塵器中所有旋風子均系采用同一型式的導向器)，它是由旋風子筒體1＇(1)、排氣管2＇(2)及導向器3＇(3)組成。含塵煙氣因花瓣型導向器3＇的引風導沿旋風子l＇和排氣管2＇之間的環形空間向下作旋轉運動，煙氣中的灰粒因受離心力的作用被分離至煙氣流的外層(即緊貼旋風子筒體1＇的內壁，形成一濃縮的灰環)，煙氣流向旋風子筒體的錐體部分，旋轉運動加劇，灰粒在急劇的旋轉運動中到達排灰口并被分離出煙氣流而沉降入貯灰斗。分離掉灰粒的凈化煙氣則自排灰口上方折回，并順旋風子的軸線旋轉上升，由排氣管2＇排出，從而使煙氣經旋風子之后達到了除塵的目的。
      旋風子的直徑(Dg)計有：100、150、250毫米三種。前兩種雖然效率較高，但易于堵塞，因此很少采用，常用的是Dg250毫米的旋風子。
         導向裝置常用的是螺旋型和花瓣型導向器。螺旋型導向器的兩個葉片與旋風子軸線間的角度為a＝25°或30°，花瓣型導向器的葉片安裝角度與前同。其中效率較高的導向裝置是a=25°的花瓣型導向裝置。
