深圳鶴牌閥門有限公司主要銷售【H71X南瓜型止回閥】，是目前國內最大的《止回閥》在線銷售生產商。公司集成優質的對夾消聲止回閥生產廠家，提供售前、售中、售后一站式服務。公司常年備有大量南瓜型止回閥現貨庫存，為用戶提供止回閥選型、原理作用、結構尺寸、安裝說明、資料下載等。
止回閥的啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流。止回閥一般分為升降式、旋啟式、蝶式及臥式等四種類型，通式升降式止回閥應安裝于水平管路上，立式升降式止回閥和底閥一般安裝在垂直管路上，并且介質自下而上流動，旋啟式止回閥安裝位置不受限制，通常安裝于水平管路，但也可以安裝于垂直管路或傾料管路上。注意：止回閥只允許介質向一個方向流動，應特別注意介質流動方向，應使介質正常流動方向與閥體上指示的箭頭方向相一致，否則就會截?cái)嘟橘|(zhì)的正常流動。
南瓜型止回閥的作用是只允許介質向一個方向流動，而且阻止方向流動。通常這種閥門是自動工作的，在一個方向流動的流體壓力作用下，閥瓣打開；流體反方向流動時，由流體壓力和閥瓣的自重合閥瓣作用于閥座，從而切斷流動。不宜用于含有固體顆粒和粘度較大的介質。
①閥瓣采用"子彈頭"外形設計，閥體采用"腰鼓"外形設計，改善介質流向，降低流阻系數；
②閥門采用短結構形式，雖然水頭損失比升降式靜音止回閥稍大些，但體積小、價格便宜；
③結構緊湊，導向軸與導向架之間裝有非金屬潤滑套，閥瓣升降靈活，不會產生抱死現象；
④骨架式橡膠密封圈直接鑲嵌在閥體上，避免了介質長時間對密封圈的直接沖刷，使用壽命明顯延長，堅固耐用；
⑤閥瓣啟閉行程短，可以有效的防止水錘產生；
⑥適用于給排水系統，高層建筑管網，可安裝在泵的出口處，結構稍加改動，可做為吸水底閥使用，但不適用于污水管網。
|
H71X南瓜型止回閥技術參數：
|
公稱通徑：DN40-DN300
公稱壓力：1.6Mpa
適用溫度：≤85℃
適用介質：清水
法蘭標準：GB9113.3
設計標準：JBJ16006-90
檢驗標準：JBJ16006
|
零件名稱
|
材質屬性
|
零件名稱
|
材質屬性
|
|
閥體
|
鑄鐵
|
彈簧
|
不銹鋼
|
|
閥桿
|
黃銅/不銹鋼
|
密封
|
丁腈橡膠
|
|
公稱通徑DN
|
閥體長度L
|
閥體外徑D
|
螺孔中徑D1
|
臺階直徑D2
|
頂桿直徑d
|
螺栓孔數N
|
單個重量kg
|
|
40
|
60
|
120
|
110
|
85
|
8
|
4
|
2
|
|
50
|
60/70
|
135
|
125
|
100
|
10
|
4
|
2.5
|
|
65
|
70/85
|
155
|
145
|
120
|
12
|
4
|
4
|
|
80
|
85/90
|
170
|
160
|
135
|
12
|
8
|
4.5
|
|
100
|
90/105
|
200
|
180
|
155
|
12
|
8
|
8
|
|
125
|
125/130
|
235
|
210
|
185
|
14
|
8
|
15
|
|
150
|
135/150
|
270
|
245
|
210
|
16
|
8
|
20
|
|
200
|
175/195
|
320
|
295
|
265
|
18
|
12
|
37.5
|
|
250
|
200/250
|
280
|
350
|
320
|
20
|
12
|
71
|
|
300
|
250/300
|
430
|
400
|
370
|
22
|
12
|
115
|
|

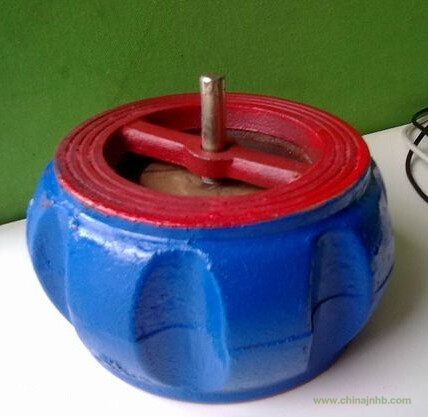

對夾消聲止回閥H71X產品實拍：
|
|
H71X南瓜型止回閥相關止回閥型號編制方式 止回閥型號含義：
|
止回閥型號編制含義;
止回閥又稱單向閥、背壓閥、逆止閥、逆流閥等多屬于自動閥門類，止回閥是管道系統中不可缺少的產品之一，其作用是防止介質倒流，阻止介質反向流動。是通過介質本身的流動自行啟閉的一種閥門。隨著管道系統的不斷升級而改變，傳統的止回閥已經達不到現代化的市場需求，近年來誕生了很多新型止回閥型號，為了給廣大用戶提供更多的止回閥型號知識，鶴牌閥門根據常見的止回閥型號進行分析。
以下是我國常見的止回閥型號編制方法，止回閥型號編制是按照國際閥門型號編制方法細分成。是專業對止回閥型號編制代表做更詳細的說明。如初次采購或?qū)χ够亻y型號不熟的用戶請認真閱讀。
止回閥型號編制方式：如H41H-16C按順序
止回閥附加號：HH微阻緩閉止回閥、BH保溫止回閥、HQ滾球式止回閥；
⑴止回閥類型：H代表止回閥；
⑵止回閥連接：4法蘭、6焊接、7對夾；
⑶止回閥形式：1升降式、2立式、4旋啟式、6雙瓣式、8蝶形；
⑷止回閥密封：B巴氏合金、F氟塑料、H不銹鋼、M蒙乃爾合金、X橡膠、Y硬質合金、W直接加工；
⑸止回閥壓力：16壓力十六公斤，PN1.6-25mpa，磅級150LB-2500LB、日級5K-63K；
⑹止回閥材質：Q球墨鑄鐵、C碳鋼、P-304、R-316、A鈦合金、I鉻鉬鋼；
止回閥常見型號：
對夾升降式止回閥：H71X、H71H；
對夾蝶形雙瓣止回閥：H76X、H76H；
對夾圓片式止回閥：H74H、H74I、H74M；
靜音止回閥：H42H、H42W；
微阻緩閉式止回閥：HH44H、HH46H、HH49H;
橡膠閥瓣式止回閥：HC44X；
消聲止回閥：HC41H、HC41X、HC41T；
升降式止回閥：H41H、H41W;
旋啟式止回閥：H44H、H44W；
滑道滾球式止回閥:HQ41X；
焊接止回閥：H61Y、H62Y、H64Y。
①準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質；
②為保證閥門的正常使用，盡可能在管路進口處安裝過濾器，避免雜質卡在閥瓣，導致閥門不止回；
③H71X南瓜型止回閥安裝使用說明書下載。
