一、產品概述：

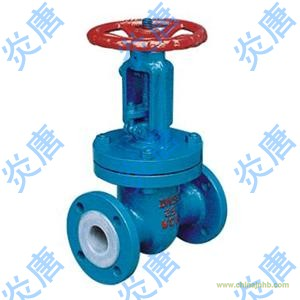

襯氟法蘭閘閥Z41F46（Z41F、Z41F46 襯氟閘閥、氟塑料閘閥、鑄鋼襯氟閘閥、不銹鋼襯氟閘閥、碳鋼襯氟閘閥、襯氟軟密封閘閥）：本閥手動、電動、氣動、法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為聚四氟乙烯，公稱壓力PN16~PN25，閥體材料為灰鑄鐵、碳鋼等襯氟塑料的閘閥。
二、性能參數：
|
型號
|
PN
|
工作壓力/MPa
|
適用溫度/℃
|
適用介質
|
|
Z41F46-16
|
16
|
1.6
|
≤150
|
腐蝕性介質
|
|
Z41F46-16C
|
|
Z41F46-25
|
25
|
2.5
|
三、主要零部件材料：
|
型號
|
材料
|
|
閥體、閥蓋
|
閘板、閥桿
|
閥桿螺母
|
填料
|
手輪
|
|
Z41F46-16
|
灰鑄鐵襯氟塑料
|
碳素鋼襯氟塑料
|
球墨鑄鐵或鋁青銅
|
聚四氟乙烯
|
球墨鑄鐵
|
|
Z41F46-16C
|
鑄鋼
|
|
Z41F46-25
|
四、主要外形及結構尺寸mm：
|
PN16主要外形及結構尺寸mm
|
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
z×Φd
|
H
|
H1
|
D0
|
重量/kg
|
|
40
|
240
|
145
|
110
|
85
|
16
|
4×Φ18
|
320
|
370
|
200
|
15
|
|
50
|
250
|
160
|
125
|
100
|
16
|
4×Φ18
|
350
|
405
|
200
|
20
|
|
65
|
270
|
180
|
145
|
120
|
18
|
4×Φ18
|
400
|
470
|
280
|
30
|
|
80
|
280
|
195
|
160
|
135
|
20
|
8×Φ18
|
460
|
560
|
280
|
38
|
|
100
|
300
|
215
|
180
|
155
|
20
|
8×Φ18
|
515
|
625
|
320
|
45
|
|
125
|
325
|
245
|
210
|
185
|
22
|
8×Φ18
|
570
|
690
|
360
|
70
|
|
150
|
350
|
280
|
240
|
210
|
24
|
8×Φ23
|
640
|
790
|
400
|
90
|
|
200
|
400
|
335
|
295
|
265
|
26
|
12×Φ23
|
700
|
910
|
450
|
150
|
|
PN25主要外形及結構尺寸mm
|
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
z×Φd
|
H
|
H1
|
D0
|
重量/kg
|
|
40
|
240
|
145
|
110
|
85
|
16
|
4×Φ18
|
320
|
370
|
200
|
15
|
|
50
|
250
|
160
|
125
|
100
|
16
|
4×Φ18
|
350
|
405
|
200
|
20
|
|
65
|
270
|
180
|
145
|
120
|
18
|
4×Φ18
|
400
|
470
|
280
|
30
|
|
80
|
280
|
195
|
160
|
135
|
20
|
8×Φ18
|
460
|
560
|
280
|
38
|
|
100
|
300
|
215
|
180
|
155
|
20
|
8×Φ18
|
515
|
625
|
320
|
48
|
|
125
|
325
|
245
|
210
|
185
|
22
|
8×Φ18
|
570
|
690
|
360
|
76
|
|
150
|
350
|
280
|
240
|
210
|
24
|
8×Φ23
|
640
|
790
|
400
|
100
|
|
200
|
400
|
335
|
295
|
265
|
26
|
12×Φ23
|
700
|
910
|
450
|
165
|
襯氟法蘭閘閥Z41F46（Z41F、Z41F46 襯氟閘閥、氟塑料閘閥、鑄鋼襯氟閘閥、不銹鋼襯氟閘閥、碳鋼襯氟閘閥、襯氟軟密封閘閥）生產商供應商上海炎唐工業(yè)裝備有限公司，中國名牌產品，上海知名品牌；通過ISO9001、TS等認證。致力于閥門的專業(yè)研發(fā)生產，為用戶提供高品質閘閥產品。
