產品概述：

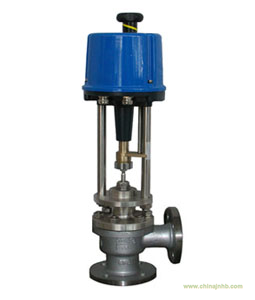

ZDLS型電動角形高壓調節閥,由PS系列和3610系列直行程電動執行機構和低流阻直通單座閥組成。。電動執行機構為電子式一體化結構，內有伺服放大器,輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。角形高壓調節閥是針對調節閥在高壓或高壓差、有嚴重汽蝕、沖蝕的嚴酷工況條件下壽命短、閥桿易斷裂、襯套易脫落嚴重問題研制開發的產品。它采用多級節流形式來分?jǐn)倝翰?，減少了氣蝕、沖蝕、撓流破壞，大大提高了調節閥的使用壽命，特別是用在尿素系統中比普通高壓閥壽命提高2-3倍。閥體為直角形，閥芯為單導向結構，閥體流路簡單，阻力小，特別適用于高粘度，含有懸浮物和顆粒狀介質流體的調節，可避免結焦、粘結、堵塞。
主要參數（DN06-DN200）：
|
公稱通徑
|
6
|
10
|
15
|
25
|
|
閥座直徑
|
3
|
4
|
6
|
4
|
5
|
7
|
8
|
10
|
6
|
7
|
8
|
10
|
12
|
7
|
8
|
10
|
12
|
16
|
20
|
|
流量系數Kv
|
0.04
|
0.1
|
|
0.1
|
0.4
|
|
|
|
0.4
|
|
|
|
|
1
|
1.6
|
2.5
|
4
|
6.3
|
8
|
|
|
0.16
|
0.4
|
0.16
|
|
1
|
1.6
|
2.5
|
0.63
|
1
|
1.6
|
2.5
|
4
|
|
|
|
|
|
|
|
0.063
|
0.25
|
|
0.25
|
0.63
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
公稱通徑
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
閥座直徑
|
16
|
20
|
30
|
20
|
38
|
30
|
50
|
38
|
65
|
50
|
80
|
65
|
100
|
65
|
125
|
100
|
150
|
125
|
200
|
|
流量系數
|
6.3
|
8
|
16
|
8
|
25
|
16
|
40
|
25
|
63
|
40
|
100
|
63
|
160
|
100
|
250
|
160
|
400
|
250
|
600
|
|
可調范圍
|
Kv值<18時 R=20：1；Kv值>18時 R=30：1
|
|
公稱壓力
|
1.6、4.0、6.4、10、16、22、32MPa
|
|
閥芯形式
|
套筒導向單座柱塞型閥芯
|
|
流量特性
|
直線
|
|
作用形式
|
電開式、電關式
|
|
工作溫度
|
普通型-40～230℃；散熱片型230～450℃，特殊訂貨450～600℃
|
|
法蘭標準
|
符合JB/T2769-92標準、可按ANSI、JIS、DIN 等訂貨生產
|
|
控制信號
|
4～20mA.DC; 1～5V.DC; 0～10V.DC (與所配執行機構有關)
|
|
電源
|
S220V.AC, 50HZ; 380V.AC ,50HZ (與所配執行機構有關)
|
主要參數（DN20-DN300）：
|
公稱通徑
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
|
閥座直徑
|
10
|
12
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
流量系數Kv
|
1.6
|
2.5
|
4
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
1000
|
1600
|
|
可調范圍
|
30：1
|
|
公稱壓力
|
標準產品1.6、4.0、6.4MPa；
|
|
閥芯形式
|
單座柱塞型閥芯
|
|
流量特性
|
直線、等百分比
|
|
工作溫度
|
普通型-40～230℃；散熱片型230～450℃，特殊訂貨450～600℃
|
|
法蘭標準
|
符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等訂貨生產
|
注：工作溫度、公稱壓力、公稱通徑超出列表范圍的產品可與本公商洽解決。
技術性能指標：
泄漏率： IV 級，小于額定流量的10-4
回差：配3610L 執行機構為2.0%；配PSL執行機構為 1.0%
基本誤差：配3610L執行機構為±2.5%；配PSL執行機構為±1.0%注：測試使用的填料為標準聚四氟乙烯填料。
零部件材料：
閥體材質：ZG230-450、ZG1Cr18Ni9Ti、316、316L、耐磨蝕合金等
芯座材質：1Cr18Ni9Ti、316、316L、耐磨蝕合金、F4等
填料材質：聚四氟乙烯、柔性石墨
