 T967Y、T968Y電動調節閥 自貢東能電站閥門廠 專業電站閥門 0813-5105008
|
|
名稱:
|
T967Y、T968Y電動調節閥
|
|
型號:
|
T967Y、T968Y
|
|
口徑:
|
DN20-300
|
|
壓力:
|
1.6MPa-6.4MPa
|
|
材質:
|
鑄鋼、珞鉬鋼、不銹鋼
|
|
|
|
|
?
|
訂貨前請?zhí)峁┊a(chǎn)品型號、口徑、壓力、材質等相關技術參數。
|
|
T967Y、T968Y電動調節閥的概述、可承受較大壓差較大、工作時不易產生振動，調節性能好、使用壽命長、適用于給水旁路管道、調節給水流量。
T967Y、T968Y電動調節閥是由電動執行機構和調節閥兩部分組成。電動調節閥輸入是調節器送來的直流電信號，經伺服放大器放大后來驅動執行機構，產生軸向推力，帶動調節閥動作，從而引起介質流量的變化，來調節系統中各類參數。同時執行機構發出一個閥的位置信號供伺服放大器比較，使調節閥始終保持在一個輸入信號相對應的位置上，完成伺服調節任務。
T967Y、T968Y電動調節閥主要技術參數
|
公稱通徑DN(mm)
|
50
|
80
|
100
|
150
|
200
|
250
|
300
|
|
流量特性
|
近似線性、近似等百分比
|
|
公稱壓力PN(MPa)
|
20
|
|
連接型式
|
焊接
|
|
配用執行機構
|
DKZ型
|
|
行程L(mm)
|
57.6
|
88.2
|
|
最大壓差△P(MPa)
|
0.5/3
|
|
額定流量系數Cv
|
44
|
99
|
175
|
395
|
640
|
1000
|
1440
|
|
工作溫度t (℃)
|
≤450
|
≤590
|
|
使用介質
|
水、蒸汽
|
注：1.該型號還有法蘭式、直角式、和法蘭直角式
2.也可配氣動執行機構或HQ智能型執行機
T967Y、T968Y電動調節閥主要技術性能指
|
項目
|
技術性能指標
|
|
基本誤差(%)
|
不超過±2.5
|
|
回差(%)
|
≤1.5
|
|
死區(%)
|
≤3
|
|
泄漏量
|
0.01％×閥額定容量
|

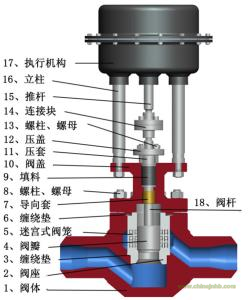

T967Y、T968Y電動調節閥主要材料
|
名稱
|
材料
|
|
閥體
|
WCB、WC6、20CrMo
|
|
閥芯
|
316不銹鋼
|
|
籠罩
|
17-4PH
|
|
閥桿
|
17-4PH
|
|
閥座
|
316不銹鋼
|
