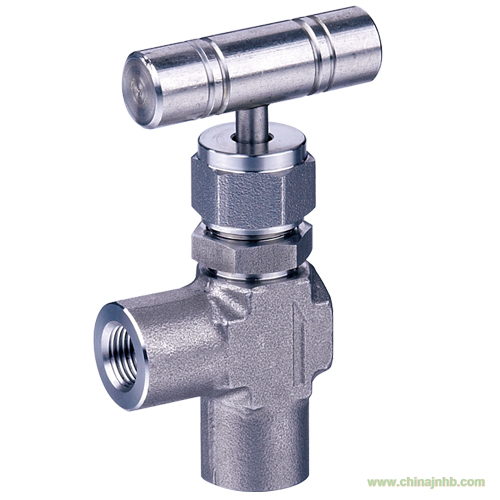

結構形式
應用規范
1、設計制造：ANSI B16.34-1996
2、連接形式：NPT內螺紋連接；SW承插焊連接
3、結構特征：錐面密封；旋塞提升式
4、閥門檢驗和實驗：API STD 598-1996
5、材料：碳鋼按ASTM A105-1991
不銹鋼按ASTM A276-1992
性能規范 單位：MPa
實驗項目
|
壓力值
|
|
公稱壓力
|
PN
|
|
殼體實驗
|
1.5PN
|
|
密封試驗
|
1.1PN
|
|
氣壓試驗
|
0.6PN
|
|
適用溫度
|
≤180℃
|
|
適用介質
|
水、蒸汽、油品等
|
主要零件材料
型號
|
閥體
|
接頭
|
閥桿
|
螺帽
|
填料
|
|
SS-5PDF8
|
20#
|
20#
|
2Cr13
|
20#
|
PTFE
|
|
SS304
|
SS304
|
SS304
|
SS304
|
|
SS304
|
SS304
|
SS316
|
SS304
|
主要外形尺寸
|
規格
|
L
|
NPT
|
H
|
D0
|
重量
|
|
DN6
|
1/4
|
57
|
82
|
57
|
0.4
|
|
DN10
|
3/8
|
57
|
82
|
57
|
0.4
|
|
DN15
|
1/2
|
68
|
90
|
63
|
0.55
|
|
DN20
|
3/4
|
80
|
110
|
70
|
1.0
|
|
DN25
|
1″
|
90
|
130
|
89
|
1.6
|
注：1、公稱壓力：3000～6000PSI(42MPa)
2、壓力-溫度等級：6000PSI@100°
