產品詳情

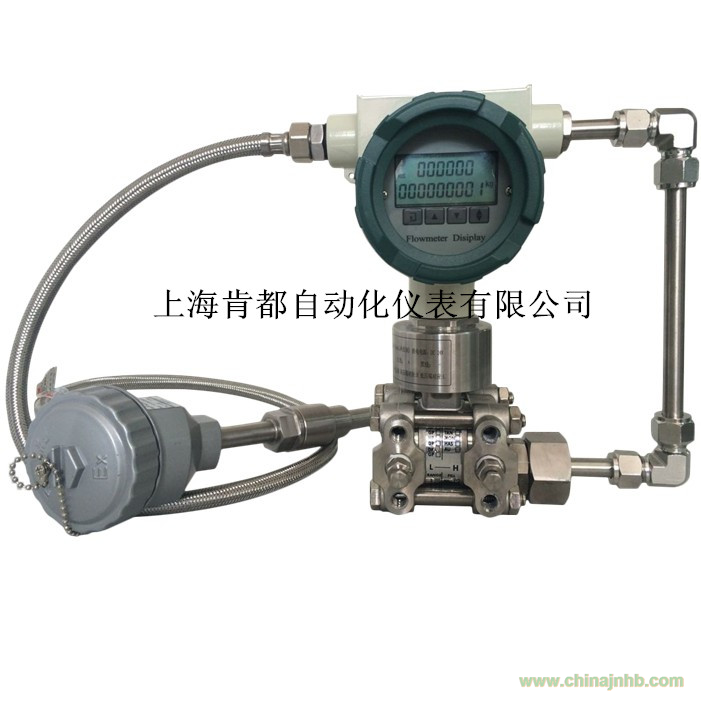

▲電池供電多參量變送器的技術參數

  多參量變送器是一種新型的差壓變送器，可顯示工作壓力、溫度、瞬時、累積流量, 可以替代原來的由差壓變送器、壓力變送器、溫度變送器、二次儀表的傳統組合。并可對氣體、蒸汽進行自動溫度壓力補償、實現了現場直接顯示標況流量、質量流量的功能，在外接24V電源的情況下， 可以提供電流、頻率、485遠傳輸出。并可以使用一個電池工作2-3年，可以與差壓類節流裝置(V錐、孔板、彎管、噴嘴、文丘里、阿牛巴、威力巴、畢托管、楔形)直接配用，組成一體化V錐流量計、一體化孔板流量計、一體化彎管流量計、一體化噴嘴流量計、一體化文丘里流量計、一體化阿牛巴流量計、一體化威力巴流量計、一體化畢托管流量計、一體化楔形流量計。

▲電池供電多參量變送器的特征描述

●可電池供電現場顯示無須外接電源工作2-3年
●全隔離輸出超強抗干擾性設計，屏蔽一切干擾
●可輸出脈沖、電流(4-20mA)、485(modbus-rtu)信號
●自帶溫度壓力傳感器
●氣體、蒸汽自動溫度壓力補償
●量程比1:60 1:100 1:200 1:400
●氣體可顯示溫度、壓力、工況流量、標況流量等參數
●蒸汽可顯示溫度、壓力、密度、質量流量等參數
●可對流量傳感器線性進行分段矯正
●微差壓可以測量10Pa-6000Pa
●用戶不需要做任何調試裝上即可使用
●開放平臺，可根據用戶要求定制算法
●可靠性高，用戶不需做任何維護
●傳感器逐點補償，溫度穩定性高
●隔爆設計，隔爆等級ExdIICT4

▲電池供電多參量變送器的規格

▲電池供電多參量變送器的工作原理圖


▲電池供電多參量變送器的安裝注意事項

由于工藝流程的需要，KD9051系列變送器經常安裝在工作條件較為惡劣的現場，為了保證其應有的精度指標，安裝時注意以下事項：

1、管道進行掃線時候應關閉取壓閥，防止過載或者高溫燒壞變送器。

2、變送器應在額定壓力、溫度范圍內工作，不能超過最大額定壓力、溫度范圍。

3、應盡量安裝在溫度梯度和溫度變化小，無沖擊和振動的地方，無氣泡。

4、安裝位置盡量遠離變頻器或大功率電機，必要時采取隔離措施，使用屏蔽電源線。

▲電池供電多參量變送器的安裝示意圖

▲電池供電多參量變送器的用途/應用案例


▲電池供電多參量變送器的案例現場



▲電池供電多參量變送器的概述

       多參量變送器是工業實踐中最為常用的一種傳感器，其廣泛運用于各種工業自控環境，觸及水利水電、鐵路交通、智能建筑、出產自控、航空航天、軍工、石化、油井、電力、船舶、機床、管道等很多工作。多參量變送器是一種能感受壓力，并將壓力信號轉換成可傳遞的一同輸出信號的表面，而且其輸出信號與壓力信號之間，有一給定的接連線性函數聯絡(如圖1所示)。多參量變送器從一般意義上，一般指多參量變送器和差壓變送器，首要由測壓元件傳感器、測量電路和進程聯接件等構成。它能將接收的氣體、液體等壓力信號轉變成標準的電流電壓信號(4 20 mA DC)，以供應指示報警儀、記錄儀、調度器等二次表面進行測量、指示和進程調度。2007年，中國多參量變送器商場方案抵達21億元，臺套數抵達60萬。由于工作環境、介質、介質溫度等等要素，所以我們選用多參量變送器一定要考慮這些疑問。

1 工作原理

多參量變送器的測量原理圖如圖2所示。其測量原理為：介質差壓(壓力)通過隔絕膜片和硅油，傳遞給坐落8室基地的測量膜片，測量膜片起著彈性元件作用，隨它兩端的差壓而變形。測量膜片的位移，與差壓成正比，位移為0．1 mm。測量膜片的位移，使感壓膜片與兩固定電極所構成的差動電容器之電容量發生改動。此電容改動量由測量電路(電容，電流轉換電路)轉換成直流電流信號，這個電流信號與調零信號的代數經運算拓寬電路轉換為4—20 mA DC電流輸出。

2 運用

多參量變送器是直接與被測介質接觸的現場表面，常常在高溫、低溫、腐蝕、振蕩、沖擊等環境中工作。多參量變送器(差壓變送器)首要測量的參數，是壓力或差壓，但它們可以直接測量的參數卻很多。如多參量變送器，除可以測量壓力外，還可以測量設備內的液位。在常壓容器內測量液位時，需要1臺多參量變送器即可。當測量受壓容器的液位時，可考慮用差壓變送器，通過對罐內即測量下限1臺，測量上限1臺，它們的輸出信號進行減法運算，即可測出液位，這時一般選用差壓變送器。在容器內液位與壓力值不變的情況下，它還可以用來測量介質的密度。差壓變送器除了測量兩個被測量壓力的差壓值外，它還可以協作各種節省元件來測量介質流體的流量(孔板流量計)，可以直接測量受壓容器的液位和常壓容器的液位以及壓力和負壓等。

3 選型

由于社會的翻開，很多工作逐漸選用多參量變送器(差壓變送器)，但是由于工作環境、介質溫度等等要素，所以選用多參量變送器一定要考慮這些疑問。表面類型的選用有必要滿意技能懇求，才調保證表面正常工作及安全出產。多參量變送器(差壓變送器)的選用，

首要根據為：

(1)是不是遠傳、自動記錄或報警。

(2)以被測介質的性質方針為準，以節省資金、便于設備和維護為參看。被測介質性質(溫度、粘度、腐蝕性、易燃易爆等)是不是對表面有格外懇求(繃簧管資料)。假定測量的是相對比照清潔的流體，直接選用標準的多參量變送器就可以了。假定所測量的介質是易結晶的或粘稠的，一般選用的是外置膜片的或和化學密封一同運用，這么會有用的阻遏介質堵住壓力測量孔，然后起到維護多參量變送器的作用，延伸運用壽數。

(3)選用測量方案。一般多參量變送器(差壓變送器)都具有一定的量程可調方案，將運用的量程方案設定在它量程的1／3～2／3段，這么精度會有所保證，對于微差壓變送器來說更是首要。判定系統中測量壓力的值，一般而言需要挑選一個具有比值還要大1．5倍分配的壓力量程的多參量變送器。這首要是在很多系統中，尤其是水壓測量和加工處理中，有峰值和持續不規則的上下不堅決，這種剎那間的峰值能損壞壓力傳感器。所以可以用一個緩沖器來降低壓力毛刺，但這么會降低傳感器的響應速度。所以在挑選多參量變送器時要充沛考慮壓力方案、精度與其穩定性。

(4)精度等級。根據測壓方案，根據技能上容許的一定過錯，先選出量程，再根據技能上容許的一定過錯，計算出表面容許的引用過錯，去掉± 號和％ ，其數值就是精度。若沒有這個等級，就靠精度等級(往高精度靠)。多參量變送器(差壓變送器)在各個國家所標的精度等級是不一樣的。比方中國和美國等國家，標的精度是傳感器在線性度的有些，也就是我們一般所說的測量方案的10％ 一90％ 之間的精度；而歐洲標的精度，則是線性度最欠好的有些，也就是我們一般所說的測量反的0—10％ 以及90％ ～100％之間的精度。如歐洲標的精度為1％，則在中國標的精度就為0．5％。

(5)輸出信號?，F(xiàn)在由于各種搜集的需要，現在商場上多參量變送器的輸出信號有很多種。首要4～20 mA、0～2O mA、0～10 V、0～5 V等等。但是比照常用的是4 20 mA和0～l0V兩種。上面羅列的這些輸出信號中，只需4～20mA為兩線制 包括接地或屏蔽線)，其他的均為三線制。

 (6)介質溫度。由于多參量變送器的信號是通過電子線路有些轉換的。所以一般情況下，多參量變送器的測量介質溫度為一30～+100 oC。假定溫度過高，我們一般選用的是冷凝彎來冷卻介質，這么相對讓廠家格外出產一個耐高溫的多參量變送器，本錢會降低很-I。

(7)其他。實踐中有些運用場合(液位測量)需要對多參量變送器的測量方案搬家，根據現場設備方位計算出測量方案和搬家量進行搬家?，F(xiàn)在，智能多參量變送器已恰當廣泛，其特點是精度高、可調方案大，而且調整十分便當，穩定性好，選型時應多考慮。此外，多參量變送器(差壓變送器)的進程聯接接口，以及多參量變送器的供電電壓，假定在格外的場合下運用，還要考慮防爆以及防護等級。

4 結束語

在諸類表面中，多參量變送器的運用最為廣泛、廣泛。多參量變送器大體分為多參量變送器和差壓變送器，常用來測量壓力、差壓、真空、液位、流量和密度等。與傳感器不一樣，多參量變送器除了能將非電量轉換成可測量的電量外，一般還具有一定的拓寬作用。在工業現代化興隆的今天，多參量變送器在工業控制系統中扮演著首要的人物，不只完成了控制畫面上閃現系統的壓力，而且也參加首要的邏輯計算和參數報警功用。
