氣動蝶閥是工業管道中應用最為常用的閥門品種之一。蝶閥體積小、用料少、重量輕、口徑越大相對其他閥更經濟實惠。氣動執行器旋轉90°即可快速啟閉，操作簡單。同時該閥門具有良好的流體控制特性。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過該閥門所產生的壓力降很小，當開啟度在大約15°至70°之間時，又能進行靈敏的流量控制，因此大口徑的流量調節，蝶閥具有較大的優勢。不適用于有顆粒和溫度偏高的工藝介質中。
氣動蝶閥是由氣動執行器和蝶閥組成。氣動蝶閥是用隨閥桿轉動的圓形蝶板做啟閉性，以實現啟用動作的氣動閥門主要做截斷閥使用，亦可設計成具有調節或段閥兼調節的功能，目前蝶閥在低壓大中口徑管道上的使用越來越多。

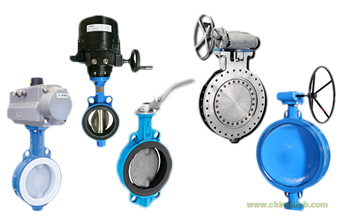

氣動蝶閥分類：不銹鋼氣動蝶閥，硬密封氣動蝶閥，軟密封氣動蝶閥，碳鋼氣動蝶閥、泰科氣動蝶閥
特點
-
小巧輕便，容易拆裝及維修，并可在任意位置安裝。
-
結構簡單、緊湊，操作扭矩小，90°回轉開啟迅速。
-
流量特性趨直線，調節性能好。
-
蝶板與閥桿的連接采用無銷釘結構，克服了有可能的內泄漏點。
-
蝶板外圓采用球面造型，提高了密封性能及延長了閥門的使用壽命，帶壓啟閉5萬次以上仍保持零泄漏。
-
密封件可更換，且密封可靠達到雙向密封。
-
蝶板可根據用戶要求噴涂覆層，如尼龍或聚四氟類。
-
該閥可設計成法蘭連接和對夾連接。
-
驅動方式可選擇手動、電動或氣動。
執行機構
采用新型系列GT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠； 大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式
-
氣動蝶閥齒輪式雙活塞，輸出力矩大，體積小。
-
氣缸選用鋁金材料，重量輕、外形美觀。
-
可在頂部、底部安裝手動操作機構。
-
齒條式連接可調節開啟角度、額定流量。
-
蝶閥執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
-
IS05211標準連接為產品的安裝更換提供了方便。
-
兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
主要性能參數
|
驅動
|
壓縮空氣5～7bar(可帶手輪)
|
|
公稱通經
|
50～1200mm(可定做25、32、40)
|
|
公稱壓力
|
1.0～1.6MPa
|
|
適用溫度
|
EPDM:-29～+120℃
|
|
NBR:-29～+80℃
|
|
連接方式
|
對夾
|
|
閥結構
|
A型、LT型
|
|
閥體材質
|
鑄鐵、碳鋼
|
|
閥板材質
|
304、316、尼龍板、鑄鐵鍍鎳 鋁青銅(過海水)
|
|
閥座材質
|
EPDM、NBR PTFE
|
|
適用介質
|
水及液體類介質
|
|
可選附件
|
限位開關、定位器、電磁閥、減壓閥
|
