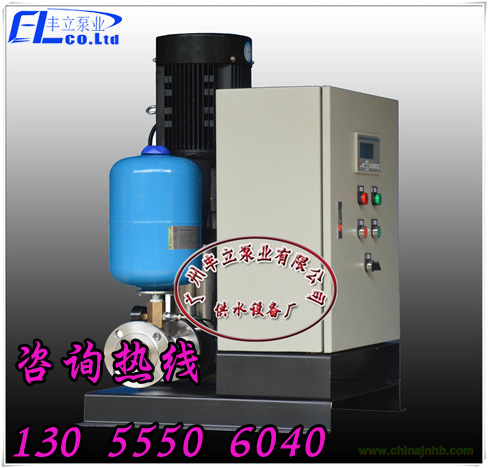

GWS-BS分體式變頻增壓水泵產品簡介
GWS-BS分體式變頻增壓水泵是一種用途更廣、性能更穩定的單控型全自動恒壓供水系統。設備控制系統采用國內外知名品牌變頻器、恒壓供水控制器和獨立電氣元件組成，具有全自動運行、變頻恒壓、差量補償、過流/過載/缺水保護、手自動切換、大流量高揚程、節能環保、清潔衛生、噪音低、使用壽命長等優點。是城鎮中小型建筑、工農業生產、辦公樓、寫字樓、工地臨時供水、農業灌溉、園藝噴灌、高壓沖洗、等場合理想的智能型二次增壓設備。本頁面包括產品的簡介、功能特點、結構組成、安裝方法、技術指標和工作參數表，如需要安裝尺寸，請聯系我們索取數據手冊。
注意：您所需要的型號圖片可能和標注圖片不一樣，功率、規格大小不同都會導致變化，請聯系我們仔細具體情況。
GWS-BS分體式變頻增壓水泵功能特點
全自動運行。不僅全自動啟停，還智能識別用水量，壓力差多少補多少，實現差量補償供水。
高壓高揚程。立式多級泵增壓，揚程高達200米多左右，適合大中小流量高揚程場合使用。
穩定可靠?？刂撇糠植捎锚毩⒆冾l器、控制器及電氣元件，穩定且元器件互換性好。
緊湊美觀。水泵和控制器集成于臥式泵一體，體積小巧、整體緊湊、美觀、大氣。
清潔衛生。過流部件全304不銹鋼/鍍鉻黃銅，清潔衛生，對介質二次污染甚微。
高精度恒壓。高精度傳感器和全新閉環控制技術，無極調速運行，精度±0.01MPa。
手自動切換?？刂泼姘鍘龣n位轉換開關，可自由切換到手動、自動、停止模式。
缺水保護。不管進水是市政管網還是水池，都有可靠的缺水保護以確保水泵不干轉而損壞。
中文液晶漢顯?？刂葡涓綆б壕э@示屏，中文漢顯各項參數設置菜單，方便調節各項參數。
多種供水模式。內置多種供水模式，本滿足市面所有供水需求，隨時自由切換。
自定壓力。通過液晶漢顯屏幕，可方便快捷的設定目標壓力值以滿足不同的用水需求。
經濟實惠。采用微電腦控制器，無需PLC及附屬模塊，降低設備成本，價格更實惠。
高效節能低噪音。采用新一代節能電機，控制器自動優化輸出，更加節能噪音更低。
操作簡便。出廠時經過各種調試并測試運行，用戶接通水電即可全自動運行。
GWS-BS分體式變頻增壓水泵結構及組成
采用立式多級不銹鋼離心泵增壓，管道式結構，進出口水位于同一水平線，方便安裝和拆卸。
根據泵大小不同，控制箱分別采用三種安裝方式：同底座安裝、掛墻安裝和落地式獨立安裝。
GWS-BS分體式變頻增壓水泵安裝圖示
所需附件
1、5：進出水閥門(必裝)，用于檢修或調試設備時用，閥門類型不限。
2：Y型過濾器(必裝) ，防止水源有雜質進入泵體內損壞水泵。
3、4：橡膠/不銹鋼柔性軟接頭(選配)，便于拆裝設備和管路附件。
水泵進水端虛線表示的壓力表只有在進水口接自來水時才有，接水池時無此裝置。
技術要求
與設備連接的管路必須有獨立的支撐架支持，切勿將管路重量施加到設備上。
進水方式1表示設備進水接自來水管或高位水池;進水方式2表示設備從低于設備的低位水池抽水。
Ht表示設備從高位或低位水池抽水時，吸水管末端離水位的最低距離，不能低于25cm。
Hb表示設備從高位或低位水池抽水時，吸水管離水池底部的最低距離，建議不低于25cm。
Hs=10.33-NPSH-Hz-Hy，Hs表示最大吸程，吸程包含在揚程內;NPSH表示水泵必須汽蝕余量，一般為2.0-3.0m不等;Hz表示管路的阻力損壞，一般取0.5m;Hy表示必須預留的安全余量， 一般取0.5m。實際使用時盡量避免設備從低位水池抽水。
GWS-BS分體式變頻增壓水泵型號意義
以GWS-BS15-55為例
GWS：立式自動供水系統
B：變頻驅動
S：獨立變頻控制箱（內部獨立變頻器和元器件）
15：變頻水泵額定流量為15噸/小時
55：額定流量時，能達到的揚程高度55米
