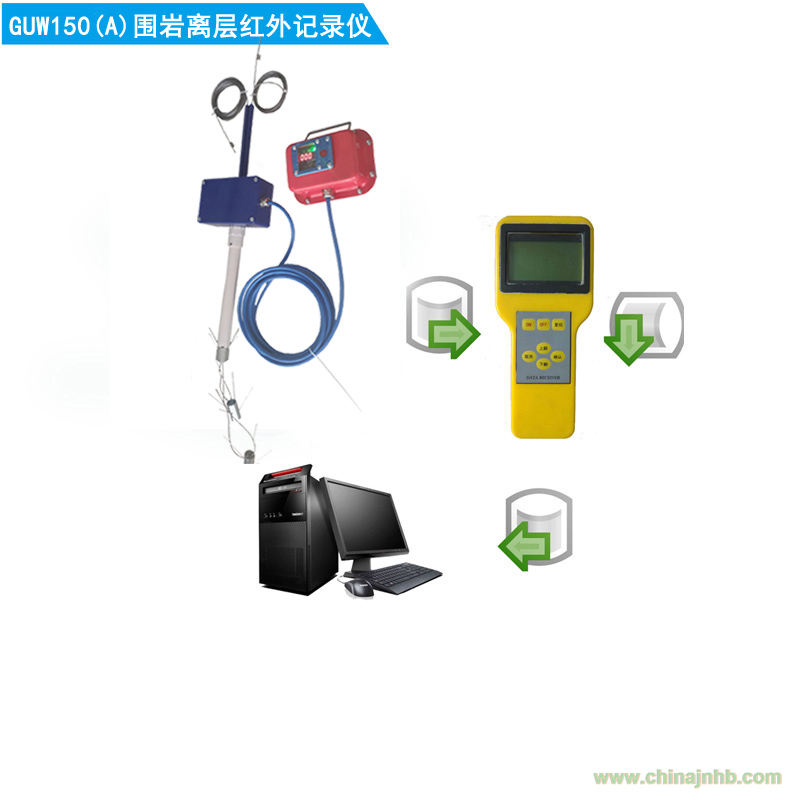

煤礦用本安型數據采集儀與礦用圍巖移動傳感器配套使用，用于動態位移數據采集。它由單片計算機控制，集數字顯示、存儲、時鐘、數字通訊等多功能為一體，具有體積小、精度高、操作方便、功耗低、攜帶方便等優點。該采集儀內含具有掉電保護的大容量數據存儲器，可檢測21個傳感器記錄的數據，即使斷電數據仍可以保存數年。特有的低功耗設計可使用干電池（5 號）供電。
一、GUW150(A)圍巖移動傳感器采集記錄式|圍巖離層報警記錄儀|頂板離層紅外監測系統主要功能
(一) 礦用本安型數據采集儀
1．LCD 點陣液晶顯示器，用于顯示數據、提示信息、系統信息。
2．輕觸式操作鍵盤，用于輸入操作指令。
3．全日歷時鐘顯示，與測量數據自動對應。
4．具有掉電保護的非易失數據存儲器，取出電池 數據仍可保存十年。
5．采用可低功耗設計，使用5 號電池供電，可使用3—5 個月。
6．電源自動關斷，1分鐘無操作自動關閉電源。
7、內置紅外通訊接口，具有與計算機通訊功能。
(二) 礦用圍巖移動傳感器
1．頂板離層檢測；
2．?dāng)?shù)字LED 顯示；
3．光控/手動觸發顯示；
4. 離層量超限報警。
二、 GUW150(A)圍巖移動傳感器采集記錄式|圍巖離層報警記錄儀|頂板離層紅外監測系統主要技術參數
(一) 礦用本安型數據采集儀
1．存儲容量： 32KB
2．通訊方式： RS232C （異步）8 位數據 ， 1 位起始位，1 位停止位。
3．防爆標志 ： Exibl
4．電源 ：DC 4.5V  （3 節5 號電池）
5．工作電流：通信狀態 ：50 mA
                  非測量狀態：20mA
6．重量：300 克
(二) 礦用圍巖移動傳感器
1.   量程： 0—150 mm
2.   測量范圍：0.8—10米
3.   分辨率 0.1 mm
4.   測量精度 1%
5.   顯示方式LED
6.   報警 LED 光報警
7.   存儲容量： 8KB  （30 天數據）
8.   電源： DC3.6V (連 工作2 年)
9.   防爆形式： 本質安全行“Exib1 ”
GUW150(A)圍巖移動傳感器采集記錄式|圍巖離層報警記錄儀|頂板離層紅外監測系統安裝操作步驟：
1．傳感器的安裝
 圍巖移動傳感器采用頂板鉆孔安裝，鉆孔的直徑Φ27—29mm，兩個基點分別安裝在不同的深度，基點的安裝深度由用戶根據現場條件確定。安裝方法如圖4所示。
安裝步驟：
（1）在頂板上打鉆孔，一般用風動錨桿鉆機打孔，打孔鉆頭選Φ28mm 為宜。
（2）用安裝桿將A、B 兩個基點的錨爪推到所需的深度。
（3）將傳感器的固定固定管推入鉆孔，分別拉緊兩個基點的鋼絲繩并將緊固螺釘固定。
 (4)用傳感器按鍵將傳感器校零。
  校零方式：先按一下“啟動”鍵，再按住“設置”鍵不放，當數碼管顯示5的時候松開手，再按一次“設置”鍵即可完成校零操作。
注意事項：傳感器安裝應盡量避開淋水處！
2．顯示當前位移量
   按下傳感器的啟動鍵，顯示窗顯示當前的位移量（單位：mm），5秒后自動關斷電源。
P--1表示深基點的位移量，P--2表示淺基點的位移量。
3. 采集數據，見采集儀的操作。
