一.概述
開關柜智能操控裝置功能強大，它以一體化布局配套于開關柜，簡化了開關柜的面板設計，美化了面板布局。除具有動態模擬指示、帶電顯示及閉鎖、溫濕度顯示及其控制、驗電核相、二次回路電壓值顯示、人體感應帶電提示及柜內照明、語音防誤提示、時間日期顯示、遠方/就地操作、遠程通信等功能外，還具有電力綜合參數測量功能，測量參數為：三相電壓、三相電流、功率因數、有功功率計量、無功功率計量，使開關柜進一步智能化、網絡化、數字化。
安科瑞電氣股份有限公司ASD系列開關柜智能操控裝置用于3～35kV戶內開關柜，適用于中置柜、手車柜、固定柜、環網柜等多種開關柜。具有一次回路模擬圖及開關狀態指示，高壓帶電顯示，自動溫濕度控制，人體感應自動照明，語音提示，電參數測量及RS485通訊接口等眾多功能，集操作、顯示于一體。
二.功能選型表
三.功能介紹

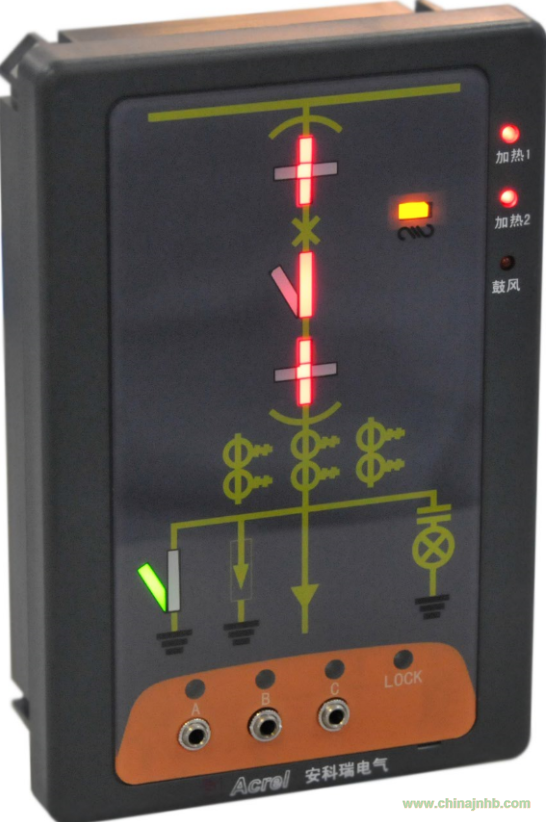

動態模擬圖可以顯示斷路器分合閘指示，手車位置指示，接地開關位置指示和彈簧儲能指示。
高壓帶電顯示及閉鎖適用于3.6-40.5KV/50HZ系統，與相應電壓等級的傳感器配合使用，顯示主回路帶電情況并帶有閉鎖功能。
ASD300/ASD200具有溫濕度數字控制，可顯示現場的溫度和濕度，并可根據需要自行設置加熱、除濕、鼓風的上下限;ASD100具有溫濕度模擬控制。
智能語音防誤提示是在斷路器和接地開關處于合閘狀態時，若誤操作小車位置，會有語音提示糾正操作。
人體感應通過感應周圍紅外場的變化感知有人接近，自動啟動柜內照明。
電力參數測量包括測量主回路的電流、電壓、有功功率、功率因數、電能等電力參數。
儀表面板上設有分閘合閘轉換開關、遠方就地轉換開關、儲能開關、照明按鍵，方便用戶操作。
四.技術參數
五.專利及著作權
ASD300專利：用于開關柜綜合指示裝置的新型人體感應器--實用新型專利號200920075999.0
ASD300著作權登記號：滬 DGY-2010-0680《安科瑞ASD300測控軟件V1.0》
六.訂貨范例
型 號：ASD100
輔助電源：AC/DC220V
溫 度：±2℃
相對濕度：±5%
加熱器電源：AC220V, AC110V
型 號：ASD200
輔助電源：AC/DC220V
溫 度：±1℃
相對濕度：±5%
通 訊：RS485/Modbus-RTU
加熱器電源：AC220V, AC110V
型 號：ASD300
電壓輸入：10KV/100V
電流輸入：400A/5A
網 絡 ：三相三線
輔助電源：AC/DC220V
溫 度：±1℃
相對濕度：±5%
通 訊：RS485/Modbus-RTU
加熱器電源：AC220V, AC110V
注：需提供一次方案圖(電氣原理圖)
