該系統提供標準MODBUS協議接口支持:
WINCC HMI 組態王 PLC 接口數據。
一.概述
在高度自動化的工廠里,有許多無需工人駐守的PLC設備,它們平時正常自動工作,只是在發生故障(異常)時,
能夠把故障信息發送到LED顯示屏上顯示,及時通知巡視人員處理。
PLC設備以控制為主,通訊信息多以簡單代碼的形式表示及傳送,PLC處理復雜的通訊信息和LED顯示圖片信息比較復雜,
幾乎無法實現這類的通訊過程,所以要求LED電子看板控制卡能夠適應PLC的通訊特點作相應的調整。
二、實現方式
因為PLC設備都支持Modbus協議和485通訊接口,所以我們的LED控制卡集成了Modbus協議,以便與PLC設備通過485接口進行簡單通訊。
事先把所有故障信息逐一編碼,PLC發送簡單故障信息編碼給LED控制卡即可。
事先把每一條編碼的故障信息設計對應的顯示圖片,通過附帶的顯示編輯軟件按照編碼順序保存在電子看板控制卡內。
三、系統組成及工作流程

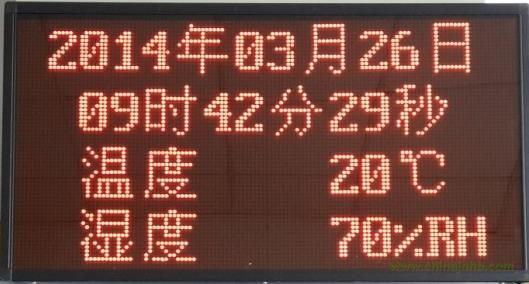

系統包括一個LED電子看板顯示屏,若干個PLC設備和報障管理PLC設備,它們通過Modbus協議交換信息。
報障PLC收集完畢所有設備的故障信息后,再通過Modbus把所有的故障代碼發送到LED控制卡。
PLC通過Modbus協議發布故障代碼,通訊過程簡單;
LED電子看板采用異步控制卡,故障信息發布完畢后,可脫離電腦運行。
