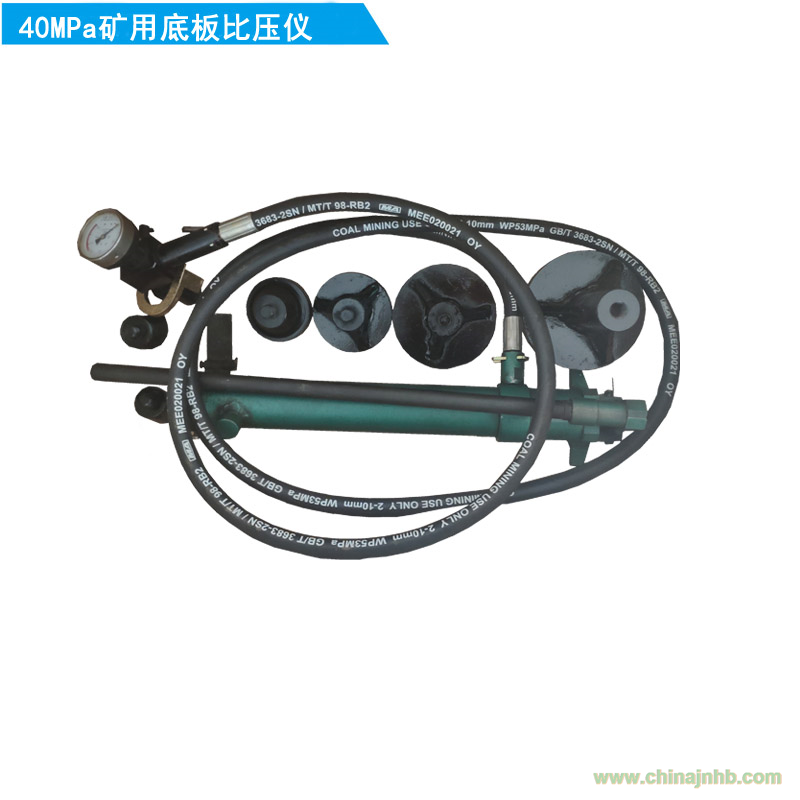

DZD40-A型底板比壓儀使用說明書
用途：主要用于煤礦單體液壓支柱增壓、測壓、測底板比壓、無供液系統地段支護搶險，液壓支柱修理后的壓力測試等。
DZD40-A型底板比壓儀優點：
1、 集增壓、測壓、測底板比壓（配壓模）功能于一身，一器多用。
2、 不更換泵站及供液系統，使支柱初撐力達25Mpa以上。
3、 測底板比壓時，利用工作面支柱。省去原比壓儀專用專柱。降低了勞動強度。
4、 便于攜帶，靈活方便。
DZD40-A型底板比壓儀技術參數：
工作壓力：0-40Mpa
泵缸容積：589ML
外型尺寸：700×190×61mm
重量：10kg
操縱手把最大力矩：66Nm
壓模規格：￠40mm、￠60mm、￠80mm、￠130mm
使用注意事項：
1、 運送及使用時，注意保護壓力表防止損壞；取下表時要及時封堵接口，防止雜物進入；安裝表時不要用手搬動，要用扳手。
2、 使用前檢查各部件安裝是否牢固。
3、 使用時先搖動幾下操縱桿，排除缸內氣體。
4、 使用液體為工作面支柱用液，單獨配液時，油、水比不低于工作面要求。
5、 禁止用錘及硬物敲打任何部位。
6、 乳化液要清潔，嚴禁雜物，以免堵塞。
7、 操作時一般不要超過壓力表量程75%。
8、 使用后或長期不用時，要用煤油沖洗干凈，以防銹蝕堵塞。
維修注意事項：
1、 檢修時要在整潔場所，清洗橡膠件時，不要浸泡，并要迅速擦干，以防變形、變質。
2、 檢修試驗合格后方可下井使用。
故障排除：
序號 故障現象 原因 排除方法
1 打壓時，壓力突然增大 （1）O型密封圈被擠進配合間隙；（2）擋圈損壞 更換
2 （1）手把向上緩緩回彈（2）提手把時壓力表數字下降 活塞單向閥漏液 檢修單向閥，損壞時更換
3 打壓時手感力過大，不出液，無壓力顯示 單向閥堵塞或銹蝕 拆洗

4 打壓時手把快速回彈 單向閥彈簧斷折 更換
