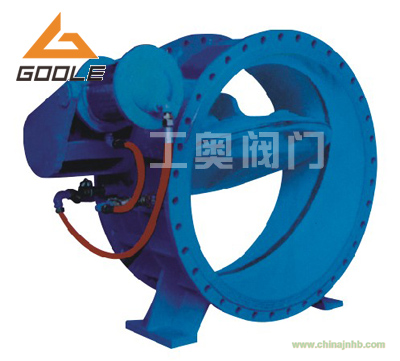

BFDZ701X液力自動控制閥是工奧閥門公司自行設計開發的一種新技術閥門，具有電動閘閥截止閥及水錘消除器多功能于一體可用于離心水泵出口，具有截流止回、輕載啟泵、消除水錘和流量調節等功能，可有效保護水泵和管網設備安全；閥門開度即可現場觀察，有可遠程數字顯示，同時，還可輸出4—20mA直流電流供計算機集中控制使用。系列產品還有BFDZ701、BFDZ702、BFDZ703、BFDZ704等，可廣泛用于電力、冶金、石化、水司、市政、環保等行業供水系統。適用介質清水、污水、原水、海水、油品等。
一、BFDZ701X液力自動控制閥產品運行原理：
BFDZ701X液力自動控制閥主要由閥體、蝶板、調節閥、緩沖液壓缸等組成。外部由調節閥連接。當水泵啟動時，閥板在進口端水力和驅動液壓缸下腔水力作用下緩慢開啟至全開。關閉時介質回流推動閥板和活塞上腔回水壓力的作用下迅速關閉90%截?cái)啻蟛糠炙?，再由緩閉液壓缸阻尼進行緩閉，減弱回水壓力的沖擊，消除破壞性水錘。
二、BFDZ701X液力自動控制閥產品特點：
1．BFDZ701X液力自動控制閥可替代原泵站系統電動閘閥；止回閥；截止閥；水錘消除等功能；一閥頂多閥，節省設備投資。閥門的啟閉有輸送的介質驅動，與水泵自動連鎖，無需人員與外力去操作，十分方便。
2．緩開啟泵：?jiǎn)⒈煤笤撻y進口壓力要達到預定值后，閥門才開啟；節能效果顯著；啟閉件為斜置蝶板式，水流平衡，揚程損失與局部損失很小。
3．停泵時先快關后緩閉，有效消除水錘，確保系統安全。
4．密封可靠，零泄露；彩用國內外首創的軟硬雙重密封結構，密封摩擦力矩減小，斜置偏心結構密封，縮短了關閥行程，減小了密封圈滑移距離。降低了磨擦力矩，達到曖間離合的效果，并且肯有防泥沙和壓力自動補償?shù)墓δ堋?br />
5、采用蝶閥結構，體積小，重量輕的特點，占地空間小，降低土建成本；取消液控蝶閥的電液控制系統，降低成本而又增加了可靠性和穩定性，減少電耗達到節能的目地。
6．維護簡單：無外接動力和無器件，故障極少。液壓缸內的零部件檢修可在機組正常工作的同時進行。關鍵零件均選用優質材料，基本無需維護。
7．同時選用配閥位信號顯示，可選程監控的工和狀態。
8．調節型產品可按照閥位信號控制板位置，進行流量的調整和控制。
三、BFDZ701X液力自動控制閥技術參數：
1、公稱壓力：1.0Mpa、１.6Mpa、2.5Mpa
2、殼體試驗壓力：P=1.5PN
3、密封試驗壓力：P=1.1PN
4、適用介質：水
5、適用溫度：0℃～80℃
四、BFDZ701X液力自動控制閥產品外形連接尺寸：
|
公稱通徑
DN(mm)
|
尺寸
|
|
L
|
H
|
B1
|
B2
|
|
200
|
230
|
550
|
540
|
600
|
|
250
|
250
|
630
|
600
|
700
|
|
300
|
270
|
690
|
650
|
740
|
|
350
|
290
|
780
|
710
|
800
|
|
400
|
310
|
860
|
770
|
870
|
|
450
|
330
|
910
|
830
|
920
|
|
500
|
350
|
980
|
900
|
1000
|
|
600
|
390
|
1070
|
1090
|
1250
|
|
700
|
430
|
1220
|
1200
|
1360
|
|
800
|
470
|
1320
|
1320
|
1480
|
|
900
|
510
|
1430
|
1420
|
1580
|
|
1000
|
550
|
1550
|
1550
|
1700
|
|
1200
|
630
|
1800
|
1780
|
1950
|
|
1400
|
710
|
1980
|
2000
|
2175
|
另BFDZ701X液力自動控制閥系列產品一系列產品向大家推薦：
1.BFDZ701普通型液力自動閥：
適用于管網系統回水壓力大于0.1MPA的工況系統
2.BFDZ702調節型液力自動閥：
在普通型的基礎上增加了由電磁換向閥和閥位信號顯示儀組成的調節裝置。根據數字顯示儀顯示的閥門啟閉狀態，通過手動控制電磁換向閥的通斷，進而控制活塞的運動方向和行程，從而實現對管網內介質流量的調節控制。
3.BFDZ703污水型液力自動閥：
適用于輸送不含纖維成份的污水系統。外控組件中的過小濾器能有郊過濾污水中的雜質顆粒，保證進入活塞缸內介質為清潔液體，該過濾裝置具有自沖洗功能，其下部有排渣裝置，可手動定期排渣，系統還沒有清洗裝置
4.BFDZ704回水低壓液力自動閥
當管網系統回水壓力低于0.1MPA時，推薦采用本產品。
