一、概述

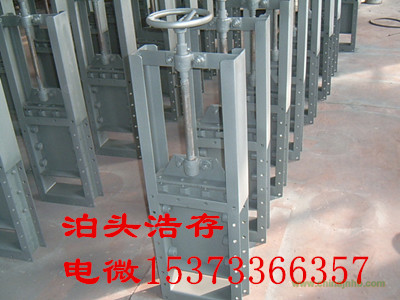

手動插板閥又稱手動刀型閘閥，刀形閘閥它是一種閘板與閥座始終緊密接觸密封的閥門，其原理是閘板上開有一個通徑大小的圓口或方口，通過閘板啟閉使得閘板上口徑跟通徑做完全脫離和相吻合的動作。手動插板閥是主要控制設備，廣泛使用在冶金、礦山、建材、糧食。手 動插板閥通常用于粉料、晶粒料、顆粒料及小塊物料的流量或輸送量的于卸料器配套使用，手動螺旋閘閥的直徑與卸料器進料口配套，有方形和圓形兩種。

二、特點

手動插板閥經(jīng)常與卸料裝置或是料倉配套使用，手動螺旋閘閥采用法蘭連接安裝簡易，并具有結構簡單緊湊、設計合理、密封可靠、操作輕便靈活、體積小、通道流暢、阻力小、易安裝、易拆卸等優(yōu)點，手動螺旋閘閥可水平安裝或是垂直安裝，具有防磨損和自動補償功能壽命長等特點。手動插板閥在正常的使用過程中各傳動部位應定期檢查，加潤滑油做好維護。

三、安裝及使用說明

1. 插板閥安裝前須檢查閥門腔內和密封面等部位，不允許有污物或砂粒附著；

2. 各連接部位螺栓，要求均勻擰緊；

3. 檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活；

4. 用戶在安裝閥門前，必須校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性；

5. 用戶在安裝閥門時，必須預留閥門驅動的必要空間；

6. 驅動裝置的接線須按線路圖進行；

7. 插板閥必須定期保養(yǎng)，不得隨意碰撞及擠壓，以免影響密封。

四、主要外形尺寸
