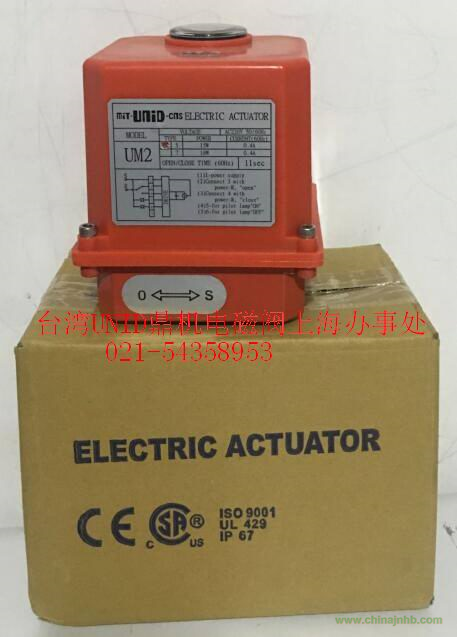

90度旋轉電動驅動器
商品型號: UM2-5~2-7
額定電壓：
AC 100V ~ 120V
AC 200V ~ 240V
DC 24V
(特殊電壓可另訂制)
重量：1.8 kg
手動裝置：8mm開口板手
法蘭孔距（ISO 5211）：
F03/F05
F04
F05/F07
商品特點:
產品簡介：
1. 直結式電動馬達驅動器需裝置在ISO 5211高平臺是的凡而或蝶閥上。
2. UM/R系列電動馬達驅動器是低耗電、高扭力的電動馬達驅動器。
3. 整體殼罩接縫，均有防水封件，通過IP67認證，能裝置在戶外的各種環境。
4. 開啟速度平穩，能有效避免水錘現象，以增加管件壽命。
5. UM/R系列電動馬達驅動器系列均可由頂部視窗或側面，檢視閥門開關位置，或經由配線控制箱，由指示燈顯示位置。
產品外殼：
1. 防水級數IP67
2. 殼罩部分采用耐高溫、耐酸堿、耐撞擊等特性“NYLON”等材質。
3. 殼罩另有鋁合金材質可供選擇(選購品)。
注意事項：
1. 使用手動操作或檢修時，請先關掉電源，以免發生零件損壞及危險，使用手動操作時建議板手(8m/m 開口)長度不可超過10公分，輕輕轉，如果轉到很緊，請先檢查閥體是否鎖死，不可使用蠻力硬轉，以避免內部機件損壞。
*注意：不能使用其他桿件轉動手輪否則會損壞電動馬達驅動器和閥。
2. 配線工作完成后檢查防水裝置(O型環)是否脫落，再將外殼鎖緊，并將電纜固定頭螺絲確定鎖緊，以免受到灰塵或雨水滲入。(建議客戶配線最小應為6以上)
3. 若電動罰需要兩臺以上同步開或關時，請加裝繼電器，一臺一個，不可串聯或并聯使用。
4. 使用手動時請注意視窗指針不可超過刻度范圍外，以避免內部機件受損。(比例式：可變電阻(VR)受損)
適用凡而：
直結式系列安裝于ISO 5211平臺規格之凡而。
選購品：
溫度控制器
不帶電微動開關(最多增為2組)
加熱器(含過熱保護器)
比例式控制器
現場操控
繼電器
電位計(VR組)
專業認證：
ISO 9001
CE
CSA
UL429
IP67
|
型號
|
馬達
功率
|
90°旋轉
開關時間
|
扭力值(±5%)
kgf-cm
AC110V(60Hz)
|
扭力值(±5%)
kgf-cm
AC220V(60Hz)
|
無載消耗電流
|
AC
100V~120V
|
AC
200V~240V
|
|
UM2-5
|
15W
|
11
|
500
|
500
|
1.2A
|
0.4A
|
|
UM2-7
|
18W
|
11
|
700
|
700
|
1.1A
|
0.6A
|
|
型號
|
馬達
功率
|
90°旋轉
開關時間
|
扭力值(±5%)
kgf-cm
DC24V
|
無載消耗電流
|
|
DC24V
|
|
UM2-7
|
10W
|
16
|
700
|
0.1A
|
|
