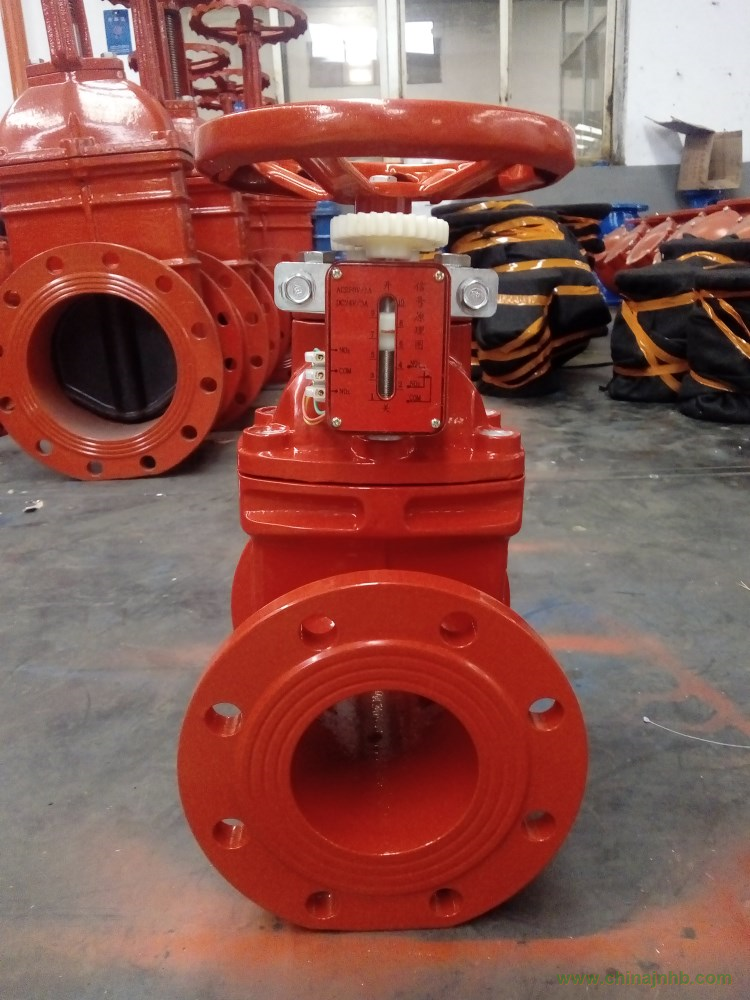

一、大體信號閘閥產品概述
大體信號閘閥常應用于自動噴水消防管路系統，來監控供水管路，可以遠地指示閥門開度。升桿式閘閥及附開度指示閘閥也經常應用于消防系統，如果閘閥安裝位置離地面較高時，一般使用升桿式閘閥，可以明顯指示閥門開度，若安裝位置較低，則需用附開度指示閘閥。
二、大體信號閘閥主要零部件材料
|
零件名稱
|
材質
|
|
傳動帽
|
球墨鑄鐵
|
|
手輪
|
鑄鐵
|
|
防塵罩
|
塑料
|
|
密封圈
|
丁腈橡膠
|
|
止推軸承
|
錫青銅
|
|
閥蓋
|
球墨鑄鐵
|
|
螺栓
|
碳鋼、不銹鋼
|
|
閥體
|
球墨鑄鐵
|
|
銅螺母
|
青銅
|
|
閥桿
|
不銹鋼
|
|
閥瓣
|
球墨鑄鐵+三元乙丙
|
三、大體信號閘閥主要技術參數
公稱壓力：1。0～2。5MPa
公稱通經：50～400mm
工作溫度：0～80℃
適用介質：水
法蘭標準：GB/T17241。6GB9113
試驗標準：GB13927AP1598
四、
大體信號閘閥主要連接外型尺寸單位：mm
|
DN
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
L
|
178
|
190
|
203
|
229
|
254
|
267
|
292
|
330
|
356
|
381
|
406
|
|
H
|
370
|
408
|
452
|
510
|
566
|
630
|
765
|
927
|
1048
|
1110
|
1320
|
