進口氣動蝶閥 氣動通風蝶閥 美國力沃LEO

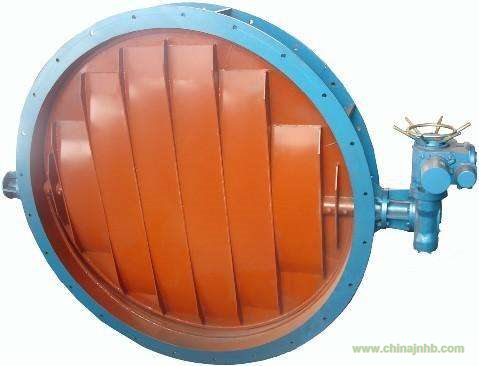

氣動通風蝶閥
產品簡介/ Brief introduction：
氣動通風蝶閥是一種非密閉型蝶閥，采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，具有結構緊湊、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便。氣動通風蝶閥廣泛適用于建材、冶金、礦山、電力等生產過程中溫度≤300℃，公稱壓力為0.1Mpa的含塵氣體、通風凈化裝置、煙氣管道等管道上，用以連通、啟閉或調節介質。
技術參數/Technology parameters：
主要技術參數
|
公稱通徑
|
DN
|
50～2000
|
|
公稱壓力
|
PN(MPa)
|
0.05
|
0.25
|
0.6
|
|
試驗壓力
|
強度試驗
|
0.075
|
0.375
|
0.9
|
|
密封試驗
|
≤1.5%泄漏量
|
|
適用介質
|
煤氣、含塵氣體、煙道氣等
|
|
驅動形式
|
手動、蝸桿蝸輪傳動、氣傳動、電傳動
|
主要零件的材質
|
零件名稱
|
材料
|
|
閥體
|
鑄鐵、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
|
|
蝶板
|
鑄鐵、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
|
|
閥座密封圈
|
與閥體相同
|
|
閥桿
|
碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼
|
|
填料
|
氟塑料、柔性石墨
|
蝶閥密封材料選用和適用溫度
|
材料品種
|
碳素鋼
|
低溫碳鋼
|
合金鋼
|
奧氏體不銹鋼
|
鉻鉬釩鋼
|
|
代號
|
WCB
|
LCB
|
WC6或WC9
|
C5或以C12
|
鉻Cr-18型type304、316
|
12CrMoV
|
|
耐最高溫度
|
425℃
|
345℃
|
595℃
|
650℃
|
600℃
|
560℃
|
|
耐最低溫度
|
-29℃
|
-46℃
|
-29℃
|
-29℃
|
-196℃
|
-40℃
|
|
適用工作溫度
|
425℃
|
345℃
|
595℃
|
650℃
|
600℃
|
560℃
|
品牌介紹/ Brand introduction
美國力沃集團是世界領先的流體控制產品和服務供應商，設計和制造的產品用于各種工業以及一般性商用場合。在成立近一個世紀以來，300多位兢兢業業的工程師不斷開發出高品質閥門及配件產品滿足不同的市場需求。所有產品都在一個符合ISO9001國際標準嚴格的質量體系監控下完成作業，LEO產品以及分銷商遍布全球43個國家。
為什么選擇美國力沃：
質量穩定：實行全程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期。
選用原則/Selection principle：
1.連接方式。有法蘭連接，對夾連接，焊接連接，凸耳式連接。小口徑蝶閥優先選用對夾連接，因其結構長度短，重量輕，成本低。
2.按照氣缸作用方式可分為單作用式和雙作用式。單作用氣缸內有復位彈簧，在停氣時可以自動復位。雙作用氣缸內無復位彈簧所以無此功能。
3.單作用氣動蝶閥配兩位三通電磁閥。雙作用式配兩位五通電磁閥，特殊要求的可以配三位五通電磁閥。電壓有DC24V，AC220v等。有防爆型線圈可以選用
4.可以配置行程開關，把現場的閥位傳送到控制室或構成聯鎖控制，保證系統操作安全。有防爆要求場合可以選用防爆型。
5.建議配裝氣源處理過濾減壓油霧二聯件或過濾減壓油霧三聯件，保證氣源潔凈，氣缸使用壓力不過高，油霧潤滑，延長氣缸使用壽命。
6.根據工藝現場情況選配手輪機構，在現場停氣，停電時可以手動開關閥門，保證生產正常進行不停產。
7.介質是常溫，水，空氣時可以選用軟密封氣動蝶閥，當介質壓力，溫度較高時可以選用金屬硬密封氣動蝶閥。介質有腐蝕性時考慮選用不銹鋼氣動蝶閥或襯氟氣動蝶閥。
8.當氣動蝶閥配裝電氣閥門定位器時，可以接受控制系統標準信號DC4-20MA，對管路流量，壓力，溫度等參數進行調節控制。
