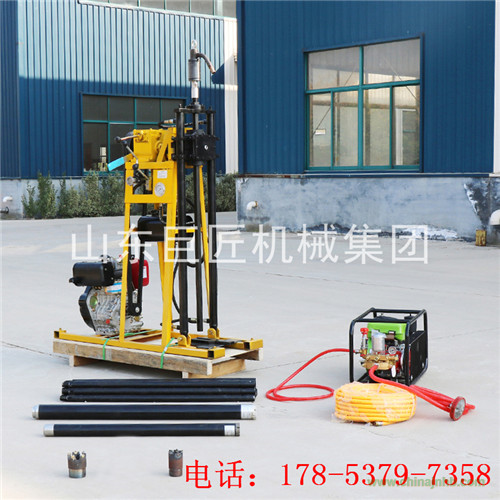

一、YQZ-50A型液壓輕便鉆機簡介
YQZ-50A型液壓輕便鉆機是一款具有油壓給進的高中低速鉆機。該鉆機適用于山地、丘陵、河道等復雜地形的地質鉆探、建筑物的工程地質勘察、爆破孔的鉆進等方面。為滿足不同用戶的需求，該鉆機可選配柴油機、汽油機或電機三種動力中的一種，默認為柴油機動力。
二、YQZ-50A型液壓輕便鉆機特點
1.該型號輕便鉆機結構緊湊，體積小，重量輕。鉆機還可以快速拆解，更便于搬運上山，特別適合山區以及丘陵等復雜地形工作。
2.該型號輕便鉆機相比同類產品，配備雙油缸液壓給進系統，鉆進速度快，工作效率高。
3. 該型號輕便鉆機操作面板配有孔底壓力表指示壓力，便于掌握孔內情況，操作人員可根據不同的地形情況做出調整。
4.該型號輕便鉆機配備高性能4檔位變速系統。方便操作人員根據地質情況自由調節正轉轉速，另外還配有超慢速倒擋，方便操作人員拆卸鉆桿鉆具用。
5.鉆機配有固定夾持機構和一體主桿，無需鉆塔，工作更簡潔。
三、YQZ-50A型液壓輕便鉆機技術參數
|
項目
|
內容
|
型號或參數
|
|
鉆機主機
|
動力部分
|
柴油機
|
|
鉆機重量
|
168KG
|
|
鉆機尺寸
|
1250*650*1450mm
|
|
鉆桿直徑
|
38mm
|
|
鉆孔直徑
|
46mm
|
60mm
|
75mm
|
|
鉆孔深度
|
55-60m
|
50-55m
|
45-50m
|
|
變速箱檔位
|
4檔變速
|
|
回轉器
|
夾持類型
|
固定夾持型
|
|
立軸類型
|
六棱型
|
|
立軸對邊長度
|
36mm
|
|
立軸長度
|
1400mm
|
|
立軸正轉轉速
|
220/580/960rpm
|
|
立軸反轉轉速
|
130rpm
|
|
立軸最大輸出扭矩
|
400N.m
|
|
立軸雙油缸行程
|
1200mm
|
|
雙油缸最大給進力
|
7KN
|
|
雙油缸最大提升力
|
15KN
|
|
立軸空載上移速度
|
0.035m/s
|
|
立軸空載下移速度
|
0.085m/s
|
|
液壓系統
|
油泵流量
|
10ml/r
|
|
壓力表壓力范圍
|
0~6MPa
|
|
油泵額定壓力
|
20MPa
|
|
液壓操縱閥檔位
|
4檔
|
|
最大給進壓力
|
6MPa(900kg)
|
|
最大提升壓力
|
9MPa（1360kg）
|
|
液壓油箱容量
|
9L
|
