反射內存網絡（RFM網絡）是基于環狀/星狀、高速?gòu)?fù)制的共享內存網絡。它支持不同總線結構的多計算機系統，并且可以使用不同的操作系統來共享高速的，穩定速率的實時數據。 反射內存可廣泛用于各種領域，例如實時的飛行仿真器、核電站仿真器、電訊、高速過程控制（軋鋼廠和制鋁廠）、高速測試和測量以及軍事系統。 與那些需要為附加的軟件開發時間，測試，維護，文檔，以及額外的CPU要求提供開銷的傳統的連接方法相比，RFM產品的網絡提供了性價比極為優越的高性能的選擇。 　　反射內存的優點： ■ 高速的、基于2.12G波特率的網絡，最大傳輸速率可達174Mbyte/s； ■ 簡單易用；　　 ■ 與操作系統和處理器無關；　　 ■ 徹底省去軟件開發開銷和周期；　 ■ 可以實現實時連接的穩定的數據傳輸；　　 ■ 可以與通用的計算機和總線連接；　 ■ 比標準通信和技術更為優越；　　 ■ 極短的數據傳輸延遲；　　 ■ 簡單的軟件，較低的管理費用和較高的抗干擾能力；　 ■ 節點間距離可達10公里（單模）/300米（多模）。 　　反射內存實時網的特點 反射內存是一種通過局域網在互連的計算機間提供高效的數據傳輸?shù)募夹g(shù)，強實時網絡設計人員已經越來越多地采用這種技術。反射內存實時局域網的概念十分簡單，就是設計一種網絡內存板， 在分布系統中實現內存至內存的通信，并且沒有軟件開銷。每臺結點機上插一塊反射內存卡，卡上帶有雙口內存，各層軟件既可以讀也可以寫這些內存，當數據被寫入一臺機器的反射內存卡的內存中后，反射內存卡自動地通過光纖傳輸?shù)狡渌B在網絡上的反射內存卡的內存里，通常，只需幾百納秒的時間延遲，所有的反射內存卡上的內存將寫入同樣的內容。而各成員在訪問數據時，只要訪問本地的反射內存卡中的內存即可。VMIC反射內存具有以下主要特點： （1）高速度和高性能 ，傳輸速度達到174M字節/秒。使用光纖，可以連接更多節點（最大到256個節點），具有很高的抗干擾能力。測試結果表明，從數據寫入RAM到傳到另一個結點的反射內存卡上，只有不到400納秒的時延。 （2）使用方便 反射內存卡通過向每個節點機提供一套相同的數據備份使得各節點可以并發的訪問相同的內容在訪問反射內存卡的內存時與訪問自身的內存沒有差別。各節點間數據一致性是由反射內存卡保證，對應用軟件是透明的。安裝簡單，將反射內存卡插在主板一個可用槽口上，再將各臺主機通過光纖網或扁平數據線連在一起即可。 （3）獨立于操作系統和處理機 反射內存卡可以VME、PCI、PMC、Compact PCI、Multibus I等多種總線上使用，可以將ALPHA、Power PC、Macintosh、奔騰等計算機通過反射內存卡實時網絡連接在一起，組成一個集群系統。 （4）確定的數據傳輸時間 在反射內存卡中，當數據被寫入本地的反射內存卡板的內存中時，就被同時傳輸?shù)狡渌噙B的計算機上，沒有軟件延遲，硬件延遲也非常小。光纖反射內存卡在節點間傳輸數據時只需400納秒。這種確定的時間延遲為設計實時應用提供了有效的保證。 （5）經濟、高效 反射內存卡的數據傳輸速率大，沒有以太網那樣要多層協議。其次，反射內存卡使用簡單，不需要開發額外通訊軟件，利于提高系統的可靠性，也節省了軟件的開發費用。 基于反射內存實時網的實現機制 反射內存卡是一組雙口內存板。當數據存儲到反射內存卡時，板上的高速邏輯會自動將此數據連同地址送到網上的其它反射內存卡板上，數據傳遞完全由硬件驅動，不需要CPU干預，結果網上下一結點在400納秒內就會在相同地址處有相同數據。

PCI接口反射內存卡訂購信息
PCI-5565PIORC-110000 128MB反射內存卡 多模光纖
PCI-5565PIORC-111000 128MB反射內存卡 單模光纖
PCI-5565PIORC-210000 256MB反射內存卡  多模光纖
PCI-5565PIORC-211000 256MB反射內存卡  單模光纖
Ordering Information
PCI-5565PIORC-110000 128 MByte Memory, Multimode Transmission
PCI-5565PIORC-111000 128 MByte Memory, Single Mode Transmission
PCI-5565PIORC-210000 256 MByte Memory, Multimode Transmission
PCI-5565PIORC-211000 256 MByte Memory, Single Mode Transmission

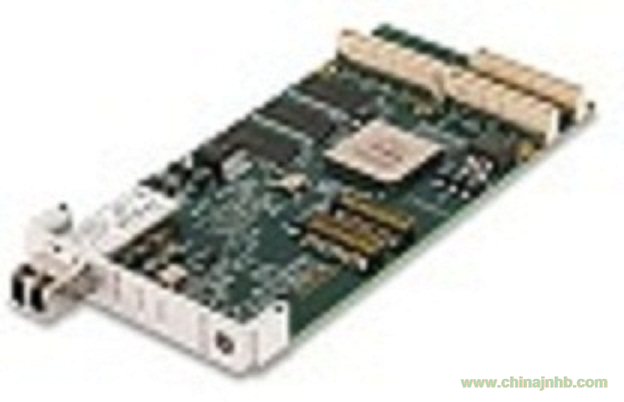

PMC接口反射內存卡訂購信息
PMC-5565PIORC-110000 128MB反射內存卡 多模光纖
PMC-5565PIORC-111000 128MB反射內存卡 單模光纖
PMC-5565PIORC-210000 256MB反射內存卡   多模光纖
PMC-5565PIORC-211000 256MB反射內存卡    單模光纖
Ordering Information
PMC-5565PIORC-110000 128 MByte Memory, Multimode Transmission
PMC-5565PIORC-111000 128 MByte Memory, Single Mode Transmission
PMC-5565PIORC-210000 256 MByte Memory, Multimode Transmission
PMC-5565PIORC-211000 256 MByte Memory, Single Mode Transmission
CPCI接口反射內存訂購信息
CPCI-5565PIORC-110000 128MB反射內存, 多模光纖
CPCI-5565PIORC-111000 128MB反射內存, 單模光纖
CPCI-5565PIORC-210000 256MB反射內存    多模光纖
CPCI-5565PIORC-211000 256MB反射內存    單模光纖
Ordering Information
CPCI-5565PIORC-110000 128 MByte Memory, Multimode Transmission
CPCI-5565PIORC-111000 128 MByte Memory, Single Mode Transmission
CPCI-5565PIORC-210000 256 MByte Memory, Multimode Transmission
CPCI-5565PIORC-211000 256 MByte Memory, Single Mode Transmission

PCIE-5565PIORC-100A00

Low-profile PCI Express, 2 GIGA Baud RM w/FO options, 128 MByte memory, multimode
transmission. Short bracket option for use in low-profile PCIE slots. Tall bracket kit
included for use in standard PCIE slot

PCIE-5565PIORC-200A00
Low-profile PCI Express, 2 GIGA Baud RM w/FO options, 256 MByte memory, multimode
transmission. Short bracket option for use in low-profile PCIE slots. Tall bracket kit
included for use in standard PCIE slot
Ordering Information 光纖HUB 反射內存HUB

VMIACC-5595-208  多模
VMIACC-5595-280  單模

Ordering Information
光纖跳線：VMICBL-000-F5
