JTJ275-2000混凝土表面涂層抗氯離子滲透性試驗裝置HR-LLS1型

新興海洋工程中測定防腐涂料氯離子滲透量的重要性。具體介紹了一種測定氯離子含量的試驗方法。JTJ275-2000混凝土表面涂層抗氯離子滲透性試驗裝置

涂層抗氯離子滲透性試驗裝置試板制備

試驗用涂層片的制作采用150mm×150mm的涂料細度紙作增強材料，將其平鋪于玻璃板上，將試驗的配套涂料依照其制板要求施涂底漆、中涂漆、面漆。每道涂膜施涂后，應立即將細度紙掀離玻璃板并懸掛在繩子上，經(jīng)24h再涂下一道。按此方法共制作4張涂層片。制成后，懸掛在室內自然養(yǎng)護28d（根據(jù)涂料的干性而定）。

涂層抗氯離子滲透性試驗裝置測試方法

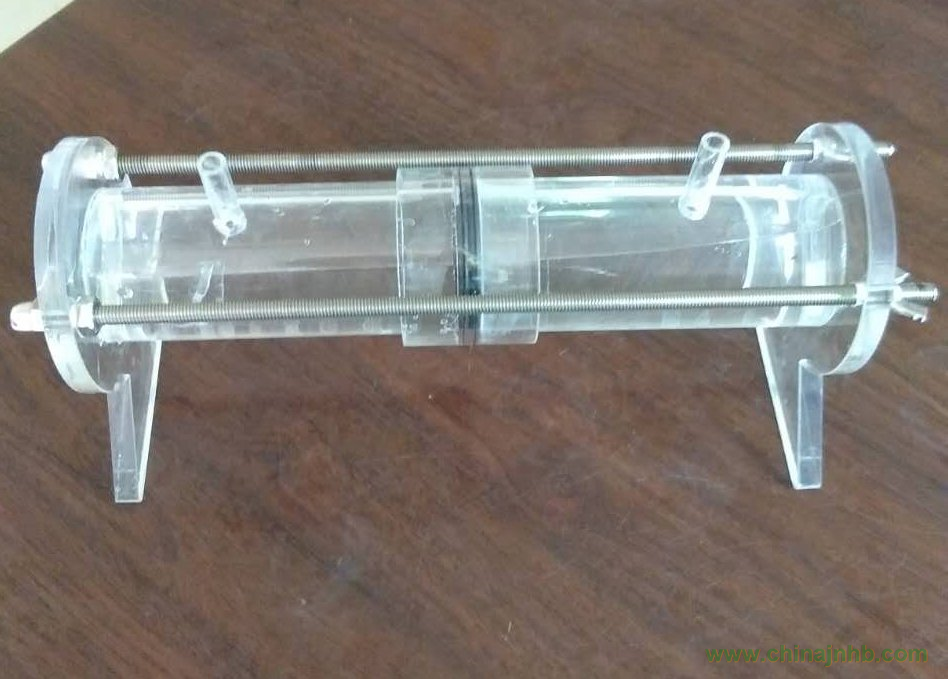

將制得的活動涂層片剪成直徑為60mm的圓形試件，按圖2所示方法進行抗氯離子滲透性試驗。使試件涂漆的一面朝向3%NaCl溶液（可用海水、江水或與施工現(xiàn)場相近濃度的氯化鈉溶液），細度紙的另一面朝向蒸餾水，共用3個組裝置。置于室內常溫條件下進行試驗，經(jīng)過30d后，用LC-4通用微機庫侖儀測定蒸餾水中的氯離子含量。并同時測定空白試驗。

涂層抗氯離子滲透性試驗裝置試驗結果表示

按下式計算氯離子的滲透量：

式中：

S——氯離子滲透量，mg/（cm2·d）；

C樣——3%NaCl溶液滲透到蒸餾水中氯離子濃度，mg/L；

C空——空白試驗蒸餾水中氯離子濃度，mg/L；

V——蒸餾水體積，mL；

D——漆膜與NaCl溶液或水接觸面直徑，mm；

d——試驗天數(shù)。
