產品概述：

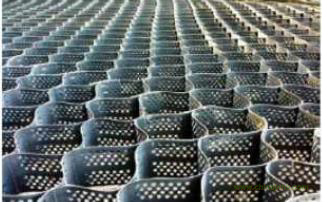

蜂巢約束系統采用高分子復合合金，以設計使用年限為目標，是真正的“四維”系統，可以解決土壤穩定與加固問題，具有先進、成熟、具備生態價值等優點。
應用領域：
1 巢室負載支撐系統
巢室負載支撐系統可側向約束所選填料，并在三個關鍵領域，為不穩定表面或基礎問題提供經濟的解決方案：軟弱土壤上的負載分布系統;高、中級路面表面的基礎穩定;無硬化路面表面的表面穩定。
2 巢室邊坡保護系統
巢室邊坡穩定與保護系統能隔離、加強并束縛坡面上方土層及填料，從而控制由水力和重力造成的坡體向下運動和滑移。
3 巢室土體攔固系統
巢室系統分層疊砌時，可形成一個滿足項目特定的所有結構要求的經濟的擋土墻。該系統結構靈活，并通過完全植被化墻面給人以審美享受。外層巢室露出填土所形成的水平露臺，使植被能蓬勃生長。該系統能擷取雨水并控制地下水蒸發，為植被創造一個更自然的環境。
4 巢室河渠保護系統
蜂巢約束系統為露天的河渠和水力設施提供了多種經濟、柔性的保護方法。該系統可為暴露在流量范圍從低到高間歇性或連續性水流沖蝕下的河渠提供穩定性和保護。
5 巢室海綿城市建設系統
巢室在海綿城市建設中也具有廣泛的應用，主要在透水鋪裝、地表入滲、斜坡屋頂綠化、巢室植草溝等多領域使用。
系統組件：
高強度高分子加筋帶：某些應用需要使用不同抗拉強度的高強度高分子加筋帶以滿足設計要求。
提供額外穩定性抵御重力、水力及浮力；
可用于：有高流或有土工膜墊層、硬土/巖石阻止釬固時。
限位帽主要有兩個用途：
與特定外徑的錨桿組裝成專用錨釬；
在特定的負載傳導節點上綁扎加筋帶，形成一個負載傳導機制。
專用錨釬：
在安裝蜂巢約束系統過程中，專用錨釬可減少時間和材料成本。
比J形鉤錨釬更易操作，提高安裝生產率且用料更少；
加筋帶和錨釬陣列可提供額外的錨固以抵御下滑力和/或隆起力。
連鍵：為更快搭接與拼接巢室而設計的連鍵， 可減少安裝成本與工期，且連接強度比射針鉚接強3倍。
蜂巢格室-規格性能
|
特性
|
描述與檢測方法
|
|
物理特性（±5%）
|
|
材料
|
高分子復合合金
（聚酯/聚酰胺纖維分散于聚乙烯基質內形成的高分子合金）
|
|
密度
|
0.935~0.965g/cm3
|
ASTM D1505
|
|
填料和巢室壁間摩擦效率系數
|
0.95
|
ASTM D5321
|
|
格室壁質地
|
有壓花凹紋且多孔
|
|
安裝所需外力
{擴展所需}
|
5.25kg
|
在23℃下，打開巢室高200mm、面積20m2巢室塊所需外力
|
|
可追溯性
|
每一個巢室塊都標注有完整細節的標簽
|
|
特性
|
描述
|
檢測方法
|
|
|
A
|
B
|
C
|
D
|
|
|
尺寸穩定性（±5%）
|
|
熱膨脹系數（CTE）
|
≤115PPM/℃
|
ISO 11359-2
（TMA）ASTM E831
|
|
焊縫性能（±7%）
|
|
單片焊縫開裂強度（kN/m）
|
≥22
|
≥23
|
≥24
|
≥25
|
GB/T 2918-1998
GB/T 1040-1992
|
|
注：調整到模擬最佳打開尺寸。
|
|
抗拉性能（±7%）
|
|
屈服強度-無孔寬幅（kN/m）
|
≥22
|
≥23
|
≥25
|
≥29
|
GB/T 2918-1998
GB/T 1040-1992
|
|
屈服強度-有孔寬幅（kN/m）
|
≥20
|
≥22
|
≥24
|
≥25
|
GB/T 2918-1998
GB/T 1040-1992
|
|
光化學和氧化耐久性
|
|
抵抗紫外線降解
（抵抗氧化和紫外線）
|
≥340（min）
|
GB/T 17391-1999
|
|
長期抗塑性變形能力
|
|
用升溫法計量塑性變形：
44℃
51℃
58℃
65℃
|
≤0.6%
≤0.8%
≤1.2%
≤1.3%
|
ASTM D6992（SIM）
注：荷載為4.4kN/m
|
|
不同溫度下的性能
|
|
梯度溫度下的高溫?fù)锨鷥δ苣Ａ?/span>
30℃
45℃
60℃
|
>725
>625
>475
|
ISO 6721-1
ASTM E2254
（DMA）
|
|
脆性溫度
|
≤-70℃
|
限位帽規格與性能
|
項目
|
描述
|
|
型號
|
RClip10
|
RClip14
|
|
抗壓強度
|
≥655MPa
|
|
抵抗紫外線降解
（抵抗氧化和紫外線）
注：有效設計年限至少為60年
|
≤400分鐘
|
|
脆性溫度
|
≤-70℃
|
|
單重
|
20g/個
|
28g/個
|
|
適用范圍
|
Φ10mm螺紋鋼專用錨桿
Φ10mm玻璃鋼專用錨桿
繃?yán)K錨固系統
|
Φ14mm螺紋鋼專用錨桿
|
|
可追溯性
|
每個包裝內都有標注完整細節的標簽
|
專用錨釬所用錨桿的規格與性能要求
|
項目
|
描述
|
|
規格
|
Φ14螺紋鋼錨桿
|
Φ10螺紋鋼錨桿
|
Φ1玻璃鋼錨桿
|
|
材料
|
Φ14mm螺紋鋼
|
Φ10mm螺紋鋼
|
Φ10mm玻璃鋼
|
|
錨桿長度
|
≥50cm
|
≥50cm
|
|
加工要求
|
? 用無齒鋸，一端直切，一端45°角斜切。
? 表面耐腐蝕處理（如需）：鍍鋅或發黑。
|
? 玻璃纖維加筋含量因?yàn)?5
5以上（按重量），且為連續縱向長絲。
? 材料應為乙烯基酯，不飽和聚酯或其他集體材料。
? 外表面應涂敷砂粒，且由于玻璃纖維螺旋纏繞而有形狀變化。
|
|
抗壓強度
|
（按螺紋鋼）
|
≥655MPa
|
ASTM D638
|
|
適用范圍
|
與RClip10或PClip14限位帽組成專用錨釬防銹耐腐要求較低
使用壽命≤20年（無表面處理）
|
與RClip10限位帽組成專用錨釬玻璃鋼錨桿無磁性、不導電、耐腐蝕
使用壽命≤50年
|
|
可追溯性
|
每個包裝內都有標注完整細節的標簽
|
連鍵規格與性能
|
項目
|
描述
|
|
型號
|
Ckeyl
|
|
材料
|
尼龍
|
|
單重
|
8g/個
|
|
卡口寬度
|
5.4mm（±1.5%）
|
|
熱膨脹系數（CTE）
|
≤115PPM/℃
|
|
抗拉屈服強度
|
≥35MPa
|
|
抵抗紫外線降解
（抵抗氧化和紫外線）
|
>100分鐘
|
|
長期抗塑性變形能力
（用升溫法計量）：
44℃
51℃
58℃
65℃
|
≤0.6%
≤0.8%
≤1.2%
≤1.3%
|
|
高溫?fù)锨鷥δ苣Ａ?/span>
30℃
45℃
60℃
|
>800MPa
>700MPa
>650MPa
|
|
脆性溫度
|
≤-70℃
|
|
適用范圍
|
巢室側邊搭接
巢室端部拼接
|
|
可追溯性
|
每個包裝內都有標注完整細節的標簽
|
高強度分子加筋帶規格型號與性能
|
規格型號
|
材質
|
寬度或直徑
mm
|
斷裂強度
kN
|
斷裂
延長率
|
備注
|
|
TP-31
|
高強度聚酯纖維工業長絲單絲編織帶
|
13
|
3.11
|
9~15%
|
具有優良的耐皺性、彈性和尺寸穩定性、耐日光、耐摩擦、不霉不駐、耐弱酸及弱堿
|
|
TP-67
|
19
|
6.70
|
|
TP-93
|
19
|
9.30
|
|
TK-89
|
Kevlar芳綸纖維工業長絲單絲編織帶
|
10
|
8.9
|
3~3.5%
|
具有高強度、高抗疲勞性、高尺寸穩定性，強度為鋼的3倍，為高強度聚酯纖維的4倍，初始模量為聚酯纖維的4-10倍，耐高溫、防火、耐化學腐蝕。
|
|
TK-133
|
16
|
13.34
|
|
TK-189
|
19
|
17.80
|
|
TPP-44
|
聚丙烯三股紐繩
|
6
|
9.3
|
|
|
