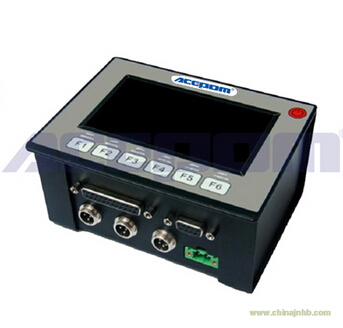

ACEPOM-SB80砂輪動平衡儀: 不平衡是導致磨床主軸振動的主要原因，消除砂輪不平衡，可以顯著增加磨削加工的精度、提高磨床主軸及砂輪的使用壽命。ACEPOM-SB80砂輪半自動平衡儀可以讓磨床操作人員隨時掌握不平衡振動，并可以通過簡單的操作步驟快速消除砂輪的不平衡。
產品特性:
1.4.3寸、65536色彩色液晶屏，顯示直觀
2.體積小巧，方便安裝
3.平衡轉速范圍廣，60~100,000rpm
4.人性化操作，動平衡過程只需按照儀器提示進行
5.動平衡校正、轉速監測、振動監測以及容許值異常報警功能，全面滿足磨床監測需要
6.安裝簡單操作方便、精巧設計可直接嵌入控制面板或獨立架設安裝
7.動平衡校正精度高于靜平衡方式,最佳平衡量0.01μm，相比傳統靜平衡更省時省力
8.獨立設計絕不會影響干擾磨床其他系統
9.可與CNC連接，當振動超出保護容許值時可自動停車以保護磨床
10.進口配件，更高精度、更長使用壽命
11.可進行單、雙面平衡
相比傳統靜平衡方式:
? 更高平衡精度，最高可以達到0.01μm
? 更加節省時間、顯著減少動平衡體力消耗
? 隨時了解磨床主軸不平衡振動
? 有效保護主軸
相比自動平衡裝置:
? 價格更低
? 沒有機械構件，更長的使用壽命及更低的維護成本
? 不受砂輪尺寸、形狀的限制，使用范圍更廣
? 更寬的平衡轉速范圍，最高可以實現100,000RPM下的砂輪平衡
技術參數:
|
ACEPOM-SB80砂輪半自動平衡儀型號
|
|
型號
|
ACEPOM-SB80A
|
ACEPOM-SB80B
|
|
功能
|
單點振動監測
單面動平衡
|
兩點振動監測
雙面動平衡
|
|
功能列表
|
|
振動監測
|
監測砂輪振動值，振動值超過工藝容許值時提示用戶需要進行動平衡，振動值超過保護容許值可向CNC輸出控制信號以保護磨床
|
|
新砂輪動平衡
|
新裝砂輪時，通過此功能進行動平衡校正，對已經進行過靜平衡的砂輪進行進一步動平衡校正
|
|
動平衡校正
|
當振動值超過工藝容許值時，可以通過該功能快速獲知如何移動質量塊以恢復平衡狀態
|
|
基本參數
|
|
液晶顯示
|
4.3寸TFT彩色液晶顯示屏，480*272，65536色，帶背光
|
|
按鍵
|
5個功能鍵、1個電源鍵
|
|
通訊接口
|
485接口
|
|
CNC控制接口
|
數字輸入輸出接口
|
|
供電
|
24V直流
|
|
主機尺寸
|
130×90×66mm
|
|
使用條件
|
|
外殼封裝
|
薄膜按鍵面板，防止油污侵蝕
|
|
溫度范圍
|
-10℃ ~ 50℃
|
|
濕度范圍
|
0% ~ 80%相對濕度（無凝露）
|
|
校正及測量參數
|
|
振動通道
|
1路或2路振動通道，24bit采樣精度
|
|
轉速通道
|
可接入接近開關或光電傳感器，6ns采樣精度
|
|
振動測量單位
|
μm(Peak-peak)
|
|
測量范圍
|
0.001 – 3000μm
|
|
轉速范圍
|
60-100,000RPM
|
|
振動精度
|
0.01um@6000rpm
|
|
角度精度
|
0.1°
|
|
工作溫度
|
-10℃-50℃
|
|
配件及規格
|
|
主機
|
尺寸130×90×66mm
|
|
振動傳感器
|
美國CTC ICP加速度計
|
|
轉速傳感器
|
德國BALUFF 接近開關
美國ROSP 光電傳感器
|
|
電源模塊
|
臺灣明緯 輸入110~240V 輸出24VDC
|
