進口電動襯氟球閥
德國萊克閥門中國總代理-germany lik valves international
簡介：

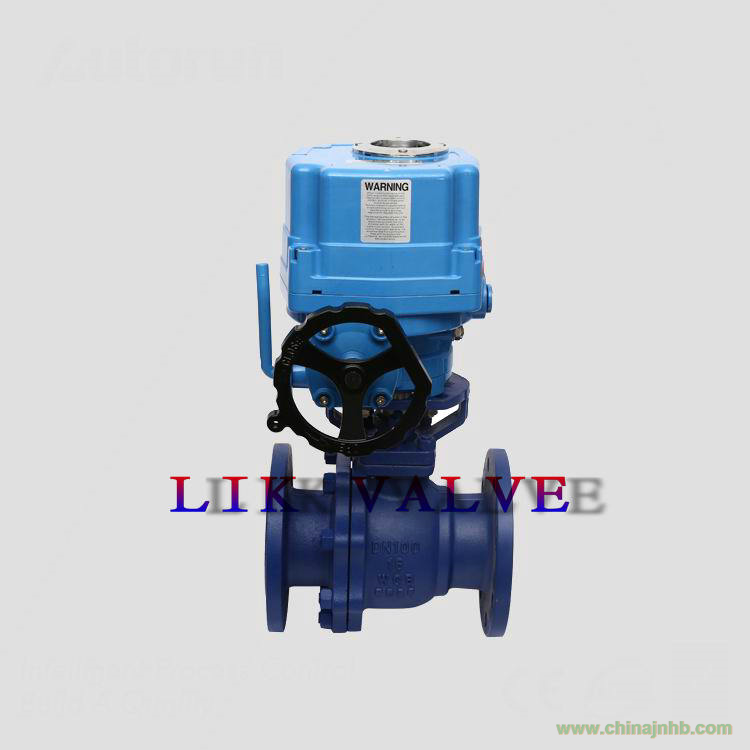

進口電動襯氟球閥由OHQ系列防爆電動執行機構和襯氟球閥組成，由于該閥內腔及球體均采用高壓注塑工藝，襯有耐腐蝕、耐老化的聚四氟乙丙烯(簡稱F46)，故具有可靠的耐腐蝕性和密封性。電動襯氟球閥執行機構能提供足夠的轉距，保證閥的可靠開、閉，并帶有自動復位的離合器，失電時可自動復位。內置閥位反饋裝置可實現閥位信號的傳遞和遠程控制。
進口電動襯氟球閥的詳細資料：
1、耐腐蝕：閥體內腔及理體均包襯2.5-3mm厚的F46，能耐酸、堿，耐強腐蝕。
2、采用軟密封閥座，密封性能好。
3、體積小，重量輕，結構簡單，安裝維修方便。
4、流阻小，流通能力
進口電動襯氟球閥外形連接尺寸及重量：
|
序號
|
零件名稱
|
灰鑄鐵
|
鑄鋼
|
不銹鋼
|
超低碳不銹鋼
|
|
Z
|
C
|
P
|
R
|
PL
|
RL
|
|
1
|
閥體、閥蓋
|
HT250
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
2
|
球
|
WCB
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
3
|
襯里層/閥座
|
FEP（F46） PCTFE（F3）PFA（可洛性聚四氟乙烯）
|
|
4
|
填料壓蓋
|
HT250
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
5
|
填料
|
PTFE（F4） 聚四氟乙烯 PTFE（F4）聚四氟乙烯
|
|
6
|
螺栓
|
35
|
35
|
1Cr17Ni2
|
1Cr17Ni2
|
1Cr18Ni9
|
1Cr18Ni9
|
|
7
|
螺母
|
45
|
45
|
0Cr18Ni9
|
0Cr18Ni9
|
0Cr18Ni9
|
0Cr18Ni9
|
|
8
|
手柄
|
WCC
|
WCC
|
WCC
|
WCC
|
WCC
|
WCC
|
主要零部件材
標準技術參數
閥體
公稱通徑：DN15-DN200
閥體材質：WCB、304、316、316L
連接方式：法蘭
壓力等級：PN1.6－4.0MPa
結構形式：浮動球芯
閥內組件
閥座密封：PTFE：-20°～180°
PPL：-20°～250°
閥芯材質：304、316、316L
閥桿材質：304
適用介質：水、油、蒸汽等
性能
防火結構設計
ISO5211標準直接與執行器安裝
球芯與閥體之間防靜電裝置
閥桿防爆出設計
雙層瘩桿填料符合德國TUV
TA-LUFL閥桿泄漏測
雙蝶形彈片自動壓緊填料設計
允許壓差：小于公稱壓1.6Mpa
泄漏量：零泄漏
回差：±2.5%
死區：死區
