產品簡介：

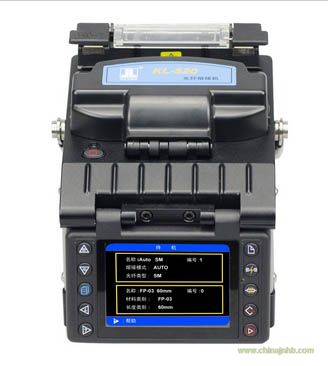

KL-520光纖熔接機采用全新設計精巧機身，小體積濃縮高端熔接技術，彩色LCD顯示屏，同時觀察X軸、Y軸方向光纖，提供清晰的數字圖像顯示，緊湊型一體化操作面板，操作更簡單，深凹式防風頂罩，緊密貼合機頂操作平臺，在15m/s的強風下能進行接續。高精度陶瓷V槽，用于安放光纖。精度高、耐磨性好，光纖壓板用于頂蓋合上時，穩固夾具上光纖的放置，使得光纖熔接能夠精準無誤；反光鏡則是充分利用熔接放電所產生的光線，減小功耗及熔接損耗。創新型夾具平臺，可更換各型號夾具，操作快速便捷，能夠滿足單模、多模光纖、皮線等多種類型熔接模式。采用鋰電池組（電源模塊），直流供電，電池容量5200mAh，電壓11.1V/8.0Ah，充電時間最長3 小時40 分鐘，最短40 分鐘。一次充電可熔接200~300次。機器自帶分段式加熱槽，能夠滿足20mm、40mm、60mm等不同規格熱縮管的加熱。
產品特點
● 彩色LCD顯示屏，同時觀察X軸、Y軸方向光纖
● 光纖放大倍數大，纖芯清晰可見
● 多種纖芯對準方式：纖芯對準、包層對準、手動對準
● 9 秒熔接時間，30秒加熱時間
● 豐富的操作界面，內性化、智能化菜單設計
● 深凹式防風蓋，在15m/s的強風下能進行接續
● 5000米海撥高度，保證高原地區熔接質量
● 典型情況下300次循環操作
技術指標：
|
適用光纖
|
SM（G.652 & G.657）、MM（G.651）、DS（G.653）、NZDS（G.655）以及自定義光纖類型
|
|
接續損耗
|
0.02dB (SM)、 0.01dB (MM) 0.04dB (DS∕NZDS)
|
|
回波損耗
|
優于60dB
|
|
典型接續時間
|
9秒（標準SM）
|
|
典型加熱時間
|
35秒（加熱時間可設定，加熱器溫度可調整）
|
|
光纖對準
|
精細對準、纖芯對準、包層對準
|
|
光纖直徑
|
包層直徑80～150μm，涂覆層直徑100～1000μm
|
|
切割長度
|
涂覆層250μm以下：8～16 mm；
涂覆層250～1000μm：16 mm
|
|
熱縮套管
|
60 mm、40 mm和一系列微縮套管
|
|
張力測試
|
標準2N（可選）
|
|
光纖夾具
|
夾具可更換，適用裸光纖、尾纖、跳線、皮線。選購功能SC等接頭。
|
|
放大倍數
|
≥200倍（X／Y軸顯示）
|
|
顯示
|
彩色LCD顯示屏，內容可翻轉,方便雙向操作
|
|
外部接口
|
USB接口，方便數據下載和軟件更新
|
|
熔接模式
|
53組工廠模式, 40組用戶模式
|
|
加熱模式
|
11組工廠模式, 24組用戶模式
|
|
接續損耗存儲
|
內置存儲器中保存4000個最新接續結果
|
|
內置電池
|
可連續熔接、加熱不少于300次（典型環境）
|
|
供電電源
|
內置鋰電池11.1V供電；獨立充電器，充電時間≤3.5時。
電源轉接器供電，外接適配器：
（輸入AC100-240V 50/60HZ，輸出DC13.5V/4.8A）
|
|
工作環境
|
溫度：-10～＋50℃，濕度：＜95％RH(不結露)，
工作海拔：0～5000m，最大風速：15m/s
|
|
內置照明燈
|
方便夜間放置光纖
|
|
外形尺寸
|
122mm(長)×148mm(寬)×130mm(高)
|
|
重量
|
1.41Kg（裸機） 1.47Kg（含電池轉接器） 1.73Kg（含電池）
|
標準配置
|
名稱
|
型 號
|
數 量
|
|
熔接機
|
KL-520
|
1
|
|
光纖切割刀
|
KL-21F
|
1
|
|
光纖剝皮鉗
|
CFS-2
|
1
|
|
電源適配器
|
ADC-01
|
1
|
|
電池模塊
|
KL-1-26CL8
|
1
|
|
光纖夾具
|
三合一
|
2
|
|
防斷取纖器
|
QXQ-01
|
1
|
|
備用電極
|
DJ-01
|
1
|
|
冷托盤
|
TP-300
|
1
|
|
攜帶箱
|
XDX-300
|
1
|
|
清潔工具套裝
|
|
1
|
|
說明書
|
|
1
|
