主要特點：

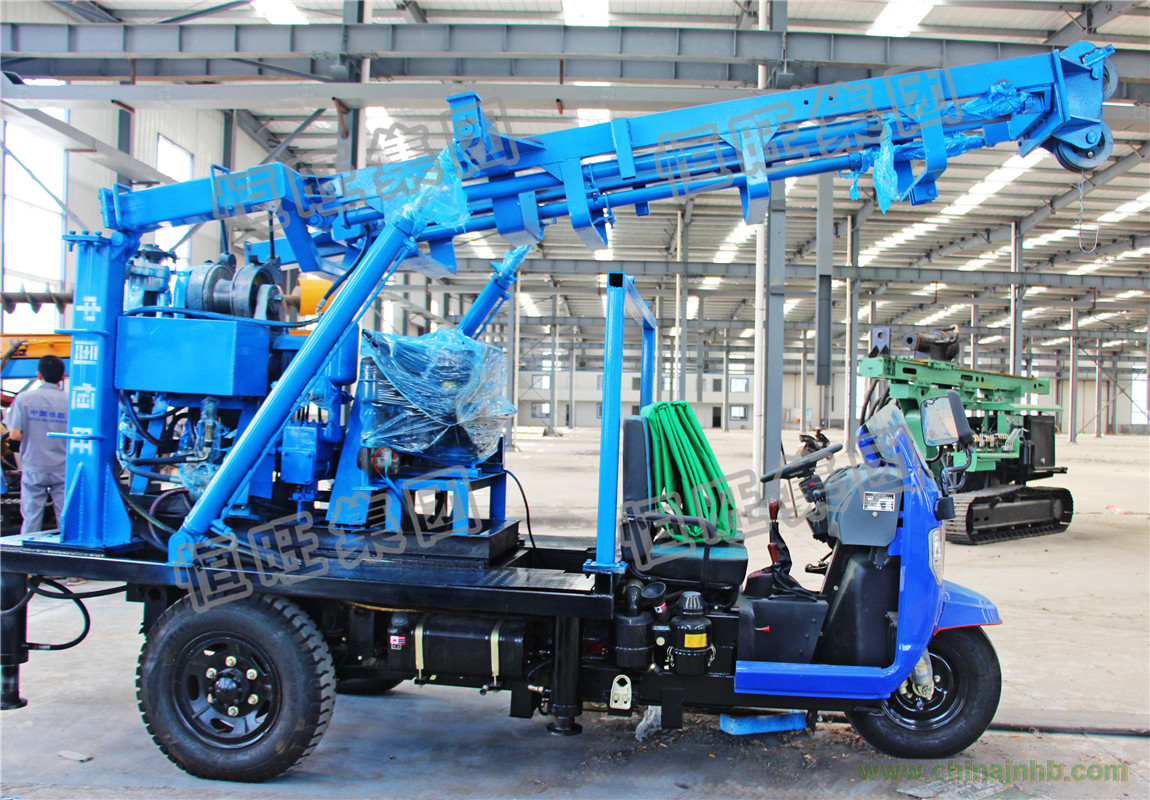

1、 車載鉆機為多功能液壓車載立軸回轉式鉆機
2、 汽車底盤采用五征三輪汽車7YP-1475D1，鉆機傳動系統及卷揚，泥漿泵等重要附件安裝在此底盤上，布局合理緊湊，操作簡便
3、 配置BW-160型泥漿泵，壓力高，流量大，保證鉆進深度及鉆孔口徑
4、 鉆機自配移動裝置，可以實現鉆機主機的自身前后移動，便于井口操作
5、 鉆機塔架液壓起落式折疊鉆塔，操作安全方便。
Main features:
1, vehicle rig for multi-function hydraulic vehicle vertical shaft rotary drilling rig
2, automobile chassis adopts five sign 7 yp - 1475 d1 three-wheeled vehicles, drilling drive system and winding, mud pump, and other important accessories installed in the chassis, rational layout is compact, easy to operate
3, configuration, BW - 160 type of mud pump, high pressure, large flow, ensure the drilling depth and drilling diameter
4, drill from mobile devices, can be achieved before and after the host's own mobile drilling rig, facilitate the wellhead operation
5, hydraulic drill tower of ups and downs folding rig, safe and convenient operation.
適應范圍：
地質普查勘探，道路及高層建筑物基礎勘探，以及各種混凝土結構檢查孔，江河堤壩，路基灌漿孔鉆孔和直接灌漿，民用水井及地溫中央空調等。
To adapt to the range:
The exploration, geological roads and tall buildings foundation exploration, as well as a variety of concrete structure inspection hole, river levee, roadbed grouting hole drilling and grouting directly, civil water well and geothermal central air conditioning, etc.
|
技術參數
|
|
鉆孔深度
|
30-200
|
|
鉆孔直徑
|
300-75
|
|
鉆孔傾角（°）
|
90-75
|
|
立軸轉速（r/min）
|
64、128、287、557
|
|
立軸行程
|
450
|
|
主卷揚提升能力（單繩）（Kg）
|
1600
|
|
主卷揚容繩量
|
35
|
|
卷筒提升速度（r/s）
|
17、35、75、151
|
|
鋼絲繩直徑
|
12.5
|
|
塔高
|
7000
|
|
鉆塔有效高度
|
6500
|
|
主動鉆桿
|
59*53
|
|
鉆桿
|
42、50、60
|
|
鉆機重量
|
1150
|
|
發動機
|
型號： ：ZS1115柴油發動機
|
|
額定功率14.7kw/2200rpm
|
|
BW-160型泥漿泵
|
額定流量（L/min）
|
160
|
|
額定壓力（Mpa）
|
1.3
|
|
驅動功率
|
5.15
|
|
主機重量
|
190
|
|
外形尺寸
|
1110*725*965
|
|
汽車底盤
|
型號
|
五征三輪汽車 7YP-1475D1
|
|
驅動形式
|
后驅
|
|
發動機
|
型號
|
常柴ZS1115E2
|
|
排放標準
|
GB18322-2002,GB19756-2005（Ⅱ）
|
|
額定功率(KW)
|
16.2
|
|
轉速(r/min)
|
2200
|
