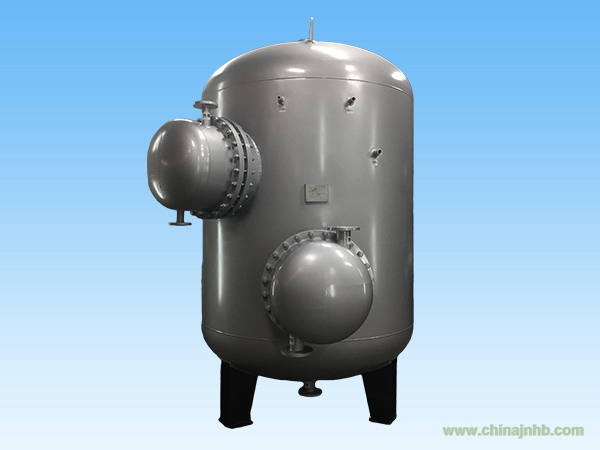

提供一種能夠用一臺換熱設備代替原來兩臺換熱設備的雙熱源單罐集成熱交換器。彌補單一換熱形式和單一熱源形式的換熱器在諸多方面的不足。
現有技術中，太陽能在建筑給排水熱水系統中應用越來越廣泛，太陽能作為清潔能源，在環保要求越來越高的今天，節能建筑中太陽能的利用率已成為國家的強制規定。由于太陽能的供應具有很大的不確定性，因此太陽能熱水系統必須配置輔助熱源，在間接系統中，這種雙熱源（太陽能集熱器和輔助加熱設備）對應應設置兩個換熱設備：一個是集熱側換熱器，常用水箱或儲罐中加盤管或者是容積式熱交換器，其熱源為太陽能集熱器，太陽能集熱器將光能轉化為熱能加熱的熱水作為該側換熱設備的熱媒；另一個是供熱側換熱器，常用傳統的容積式（半容積式）熱交換器，結構為在儲水罐的側壁焊接連接一插入式的快速換熱裝置，換熱裝置管程是U形管束，殼側由折流板、導流筒等構成介質流動空間，其熱源為系統的輔助熱源鍋爐。鍋爐產生的熱水或水蒸氣作為該側換熱設備的熱媒。由此，該產品存在的問題：
1.太陽能集熱器受天氣、季節等外界因素影響產生的熱水溫度不穩定，并隨時間變化。大部分時間溫度小于等于60℃，該側換熱器的換熱溫差僅5～8℃，屬低溫差換熱，如此時采用盤管或容積式換熱器（U形管）換熱，換熱器傳熱系數低，換熱管為光管時，總傳熱系數300～500W/m2℃，無法充分利用太陽能集熱器轉化的熱能。
2.系統集熱側和供熱側各設一個熱交換器，占地面積大，投資高。
