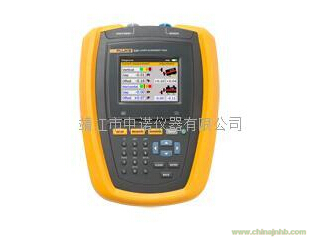

Fluke 830 激光軸對中儀是適用于您設施中精密對中轉軸的理想測試工具。
眾所周知，所有旋轉機械都很容易出現不對中的情況。如果您仍然使用標尺和千分表來確保旋轉機械正確對中，則可能會在軸承更換成本方面每年損失數千美元，浪費許多不必要的維修時間和嚴重意外停機時間，更不用說花費數年來維護機器的使用壽命。
Fluke 830 激光軸對中儀易于使用，能讓您快速、準確且極具行動力地解決問題，并讓工廠實現持續快速發展。使用激光軸對中時，能得到數據固然是好，但直觀看到結果則更棒。
與使用直尺法或千分表不同，F(xiàn)luke 830 會為您執行復雜的對中計算，這意味著您很快就能實現所需的機器對中，并讓實現工廠持續快速發展。增強型用戶界面提供了無需學習大量的對中知識即可理解的結果，以及獨特的“一體化結果屏幕，該屏幕既顯示聯接器結果，還顯示支腳校正（縱向和橫向），這實際上易于采取糾正措施。
由于機器停機的成本非常昂貴，因此，測試可重復性至關重要。Fluke 830 使用單一的專利激光精密對中系統，該系統能提供準確和可重復的測量結果，這樣就可以確保您能妥善解決不對中問題。
-
單一激光測量技術 意味著反向間隙錯誤減少，進而達到更好的數據準確性
-
直觀的引導式用戶界面 能快捷并輕松地完成機器對中
-
羅盤測量模式 使用有效的電子傾斜計實現靈活、可靠和可重復的測量
-
動力機器公差檢查 提供持續的對中調整評估，這樣，您就能知道機器何時處于可接受的范圍內
-
獨有的擴展模式 通過增加激光探測器的實際大小來處理所有不對中的情況
-
數據保護 通過自動保存數據和恢復功能確保您能在需要時使用數據。
|
|
|
|
|
計算機
|
|
CPU
|
Intel XScale PXA270（時鐘頻率 312 MHz）
|
|
存儲器
|
64 MB 內存、64 MB 閃存
|
|
顯示屏
|
類型：TFT、穿透式（日光可讀）、65,535 種顏色、背光 LED
|
|
集成式光傳感器，可根據照明條件自動調整顯示屏亮度，從而延長電池續航時間
|
分辨率：320 x 240 像素；
尺寸：89 mm (3.5 in) 對角線
|
|
鍵盤元素：設置、測量、診斷、菜單、清除、Enter 鍵、返回鍵、導航十字線光標、字母數字鍵盤和開/關按鈕
|
|
LED 指示燈
|
指示激光和對中狀態的多色 LED
|
|
指示電池狀態的多色 LED
|
|
電源
|
集成式鋰離子聚合物充電電池：7.4 V/2.6 Ah（適用于可選計算機），典型運行時間為 17 小時（基于運行周期：33% 的測量、33% 的計算和 33% 的“睡眠”模式）
|
|
外部接口
|
USB 主機和 USB 設備（從屬）
|
|
集成式無限通信、1 級、傳輸功率 100 mW
|
|
用于傳感器的 RS232（串行）接口
|
|
交流適配器/充電器插座
|
|
環境保護
|
IP 65（防塵、防水噴霧）、防震
|
|
相對濕度 10 % 到 90 %
|
|
工作溫度
|
-10 °C 至 50 °C（14 °F 至 122 °F）
|
|
存放溫度
|
-20 °C 至 60 °C（-4 °F 至 140 °F）
|
|
尺寸
|
220 mm x 165 mm x 45 mm (8.7 in x 6.5 in x 1.8 in)
|
|
重量
|
742 g (1.64 lb)
|
|
傳感器
|
|
測量原理
|
同軸反射激光束
|
|
環境保護
|
IP 67（防水、防塵）
|
|
環境光保護
|
有
|
|
存放溫度
|
-20 °C 至 80 °C（-4 °F 至 176 °F）
|
|
工作溫度
|
0 °C 至 55 °C（32 °F 至 131 °F）
|
|
尺寸
|
107 mm x 70 mm x 49 mm (4 1/4 in x 2 3/4 in x 2 in)
|
|
重量
|
177 g (6 1/2 oz)
|
|
激光
|
類型：Ga-Al-As 半導體激光
|
|
波長（典型）675 nm（紅色，可見）
|
|
安全等級：2 級，F(xiàn)DA 21 CFR 1000 和 1040
|
|
光束功率：< 1 mW
|
|
安全注意事項：請勿直視激光束
|
|
探測器
|
測量區域：不限，動態擴展
（美國專利 6,040,903）
|
|
分辨率：1 μm；精度（平均）：> 98%
|
|
傾斜儀
|
測量范圍：0° 至 360°；分辨率：< 1°
|
|
棱鏡
|
|
類型
|
90° 屋脊棱鏡；準確度（平均）：> 99%
|
|
環境保護
|
IP 67（防水、防塵）
|
|
工作溫度
|
-20 °C 至 60 °C（-4 °F 至 140 °F）
|
|
存放溫度
|
-20 °C 至 80 °C（-4 °F 至 176 °F）
|
|
尺寸
|
100 mm x 41 mm x 35 mm (4 in x 1 5/8 in x 1 3/8 in)
|
|
重量
|
65 g (2 1/2 oz.)
|
|
便攜包
|
|
尺寸
|
565 mm x 343 mm x 127 mm (22 1/4 in x 13 1/2 in x 5 in)
|
|
重量，包括所有標準零件
|
5.6 kg (12.3 lb)
|
|
|
|
|
|
型號名稱
|
描述
|
|
Fluke 830
|
包括：
-
Fluke 830 激光對中儀
-
激光傳感器
-
激光棱鏡
-
帶 150 mm 支撐桿的鏈條式安裝支架 (2x)
-
300 mm 支撐桿 (4x)
-
超細纖維清潔布
-
傳感器電纜
-
PC 電纜
-
USB 存儲器
-
USB 存儲器電纜
-
卷尺測量
-
無線藍牙® 模塊
-
電源適配器
-
套件和便攜包說明
|
|
附件套件
|
|
Fluke-830/MAGNET
|
緊湊型磁性傳感器/棱鏡安裝支架組
|
|
Fluke 830/SHIMS
|
精密對中墊片套件
|
