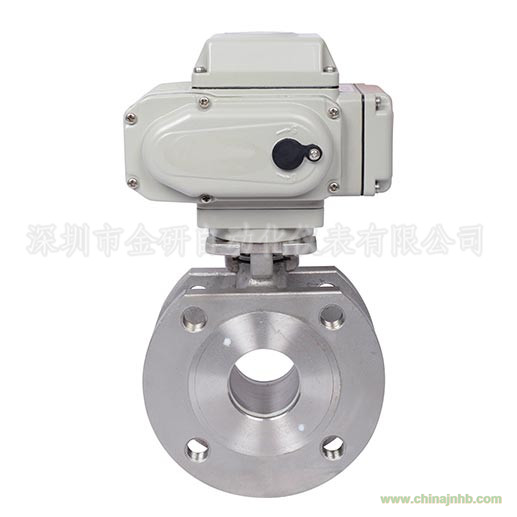

一、電動意式薄型球閥的簡介
JINYAN/金研電動意式薄型球閥主要由球閥和電動執行器兩部分組成。球閥部分除了在閥桿引出端安裝了一只供與電動執行裝置相連接的接盤以外，其余均與普通手動驅動球閥相同。根據使用要求不同，電動球閥的電動裝置可以制成開關型、調節型、防爆型以及其它各種特殊型。
二、電動意式薄型球閥的優點：
1、止推軸承減小閥桿磨擦力矩，可使閥桿長期操作平穩靈活。
2、 防靜電功能：在球體、閥桿、閥體之間設置彈簧，能將開關過程產生的靜電導出。
3、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故球閥的使用壽命長。
4、下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。
5、流體阻力小、球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。
6、閥座密封性能好，采用聚四氟乙烯等彈性材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增高而增大。
7、閥桿密封可靠，由于閥桿只作彷轉動運而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增高而增大
|
三、電動意式薄型球閥的技術參數
型號：Q71F
口徑：DN15～200（mm）
壓力：1.6～2.5MPa
溫度：-20～150～300℃
閥體材質：鑄鐵 碳鋼 不銹鋼
驅動方式：手動、氣動、電動
連接形式：對夾
結構形式：直通流道（固定球）
密封面材質：氟塑料
適用介質：水、蒸汽、油品、酸堿鹽、氣體、液體
四、電動意式薄型球閥的注意事項
1、閥門及配管的法蘭面應無損傷、劃痕等、并保持清潔。特別是采用金屬墊圈的時候，法蘭盤的切槽應與墊圈相吻合，要涂上紅丹進行配研，以確保其密封狀態良好。
2、配管上的法蘭面與配管中心線的垂直度及法蘭螺栓孔的誤差應在允許值的范圍內。閥門和配管重中心線要取得一致后，在進行安裝。
3、連接兩個法蘭時，首先要使法蘭密封面與墊片均勻壓緊，由此保證靠同等的螺栓應力對法蘭進行連接。
4、在緊固螺栓時，要是用與螺母相匹配的扳手，當使用油壓，風動工具進行緊固時，注意不要超過限定的力矩。
5、法蘭的緊固要避免用力不均，應按照對稱、交義的方向順序旋緊。
6、法蘭安裝后，要確認所有的螺栓螺母的緊固均勻。
7、螺栓、螺母的材質必須符合規定。緊固后，螺栓應從螺母中露出兩個螺距為宜。
8、螺栓和螺母的緊固，為了防止震動造成的松動，要是用墊圈。為了避免高溫時螺紋間的粘連，安裝時螺紋部位應涂防粘劑。
9、用于300℃以上的高溫閥門，在溫度上升后，必須對法蘭連接螺栓、閥蓋緊固螺栓、壓力密封以及填料壓蓋螺栓再次旋緊。
10、低溫用閥門時在安裝時是處于大氣溫度的狀態下，由于形成溫差，法蘭、墊片、螺栓以及螺母等發生收縮，又由于這些零部件的材質不相同，各自的線膨脹系數也不同，形成了非常容易泄露的環境條件。從這種客觀情況出發，在大氣溫度下緊固螺栓時，必須采用考慮了低溫時各零部件收縮因素的力矩。
