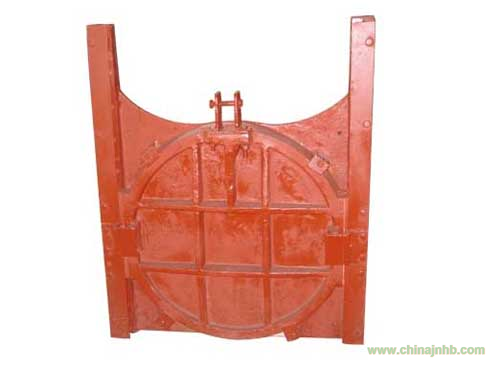

雙向止水鑄鐵鑲銅圓閘門
ZMY雙向止水鑄鐵鑲銅圓閘門又名鑄鐵圓閘門，是吸收國內外先進結構和工藝，而進行改進的一種給排水及污水處理的理想設備，產品符合建設部CJ/T300-1992標準和美國AWWA標準。廣泛應用于市政、石油、化工、電站、冶金、煤炭、輕工、食品、制藥、水利、污水處理等給排水工程中，對公稱壓力為0.1MPa以下的用在管道口合交匯窖井、泥沙池、污水渠道、原站井水口、清水池等地方，用以截止、疏通水流或調節水位。并可與手動、電動、液動啟閉機組合配套使用，實現現場操作或遠距離集中控制，還可與微機聯動控制。
ZMY雙向止水鑄鐵鑲銅圓閘門主要技術性能參數
1，密封面每米長度滲水量：正向≤0.7L/min·m，反向≤1.25L/min·m
2，公稱壓力≤0.1Mpa；密封試驗壓力0.1Mpa
3，安裝位置：正常狀態下正向迎水、處于鉛垂?fàn)顟B(tài)
4，工作水頭：單向受壓：正向：10m，反向：5m，雙向受壓：均為10m
5，工作環境：溫度-20℃～120℃，濕度：95%，工作介質：水與污水PH值：5～10
6，啟閉速度：不小于0.2m/min，不大于1.5m/min。
7，閘框距邊壁距離≥300㎜，距池底距離≥150㎜～250㎜。
8，閘門密封面配合間隙≤0.1㎜，密封座厚度大于10㎜。
ZMY雙向止水鑄鐵鑲銅圓閘門主要特點：
1，ZMY雙向止水鑄鐵鑲銅圓閘門與啟閉機配套使用，為工作部分和啟閉機為閘門開啟與關閉的執行部分，啟閉機由人力、電機或氣動、液壓機構帶動傳動裝置的齒輪、蝸輪蝸桿等運轉，驅動傳動螺母或螺桿轉動使閘軸作垂直升降運動，從而開啟或關閉閘門，達到 水、關水或調節水位的目的。
2，ZMY雙向止水鑄鐵鑲銅圓閘門通過楔塊裝置的楔緊達到密封，密封材料為銅合金或橡膠，并經精密加工后配研，故密封性好。
3，ZMY雙向止水鑄鐵鑲銅圓閘門由門框、閘板、導軌、密封條、傳動螺桿、吊塊螺母/吊耳和可調整密封機構等部件組成，其中門框和閘板均由優質灰口鑄鐵或球墨鑄鐵制成，導軌左右對稱布置且用不銹鋼螺栓定位銷與門框二側端部連接 （對中小口徑的閘門，其導軌可與門框澆注成一體），導軌長度一般為閘門全開啟高度的1/2～1/3，因而整體結構強度高、剛性高、耐磨、耐腐蝕性好、承壓能力大。
4，采用預埋鋼板或預埋螺栓式安裝，安裝、調試、使用、維護方便，使用壽命長?！獙I(yè)成都不銹鋼閘門廠家整理。
ZMY雙向止水鑄鐵鑲銅圓閘門主要零部件材質
|
零部件名稱
|
材質
|
材質標準
|
|
閘板
|
灰鑄鐵、球鐵、不銹鋼
|
GB9439-88/GB1348-88 或GB12226-89/GB12227-89 GB1220-84
|
|
門框
|
灰鑄鐵、球鐵、不銹鋼
|
|
導軌
|
灰鑄鐵、球鐵、不銹鋼
|
|
密封面
|
錫青銅 丁腈橡膠
|
GB1176-87 或GB12225-89
|
|
楔塊
|
錫青銅、丁腈橡膠
|
|
傳動螺桿
|
不銹鋼
|
GB1220-84
|
|
吊塊螺母
|
鋁鐵青銅ZCuA110Fe3
|
GB1176-87
|
|
緊固件
|
0Cr17Ni12Mo2、0Cr18Ni9Ti
|
GB1220-8
|
ZMY雙向止水鑄鐵鑲銅圓閘門外形連接尺寸
|
型號
|
通徑DN
|
A
|
A1
|
B
|
B1
|
C
|
D1
|
E
|
H
|
b
|
φd
|
4-φd1
|
|
ZMY-300
|
300
|
407
|
300
|
150
|
75
|
200
|
320
|
44
|
562
|
20
|
16
|
4-φ22
|
|
ZMY-400
|
400
|
524
|
400
|
206
|
122
|
256
|
420
|
51
|
750
|
25
|
20
|
4-φ25
|
|
ZMY-500
|
500
|
644
|
500
|
236
|
135
|
312
|
520
|
60
|
870
|
25
|
20
|
4-φ25
|
|
ZMY-600
|
600
|
764
|
600
|
255
|
152
|
368
|
620
|
60
|
983
|
25
|
20
|
4-φ26
|
|
ZMY-700
|
700
|
884
|
700
|
280
|
158
|
430
|
724
|
74
|
1262
|
30
|
25
|
4-φ28
|
|
ZMY-800
|
800
|
984
|
800
|
280
|
158
|
478
|
824
|
74
|
1392
|
30
|
25
|
4-φ28
|
|
ZMY-900
|
900
|
1105
|
900
|
340
|
170
|
525
|
928
|
105
|
1750
|
30
|
25
|
4-φ32
|
|
ZMY-1000
|
1000
|
1205
|
1000
|
370
|
190
|
590
|
1030
|
110
|
1828
|
35
|
30
|
4-φ32
|
|
ZMY-1200
|
1200
|
1425
|
1200
|
405
|
220
|
695
|
1232
|
115
|
2182
|
35
|
30
|
4-φ32
|
|
ZMY-1500
|
1500
|
1766
|
1500
|
425
|
225
|
840
|
1536
|
115
|
2933
|
80
|
30
|
4-φ32
|
ZMY雙向止水鑄鐵鑲銅圓閘門訂購注意事項：
1，產品名稱與型號
2，閘門迎水面（口徑大?。?/span>
3，螺旋閘門材質
4，若已經由設計單位選定的螺旋閘門型號，請按螺旋閘門型號直接向我公司下單。
5，當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我公司專家為您審核把關。
