攔污柵介紹
攔污柵trash rack，設在進水口前，用于攔阻水流挾帶的水草、漂木等雜物(一般稱污物)的框柵式結構。
設在進水口前，用于攔阻水流挾帶的水草、漂木等雜物（一般稱污物）的框柵式結構。攔污柵由邊框、橫隔板和柵條構成（見圖，支承在混凝土墩墻上，一般用鋼材制造。柵條間距視污物大小、多少和運用要求而定。水電站用的柵條間距取決于水輪機型號及尺寸，以保證通過攔污柵的污物不會卡在水輪機過流部件中為準。泄水隧洞和泄水孔一般不設攔污柵，如洞徑或孔徑不大，而沉木較多需要設置時，柵條間距宜加大。攔污柵所受荷載，除自重外，主要是污物堵塞后，在柵前后由于水位差形成的水荷載，一般按 2～4m水頭考慮。攔污柵的柵面尺寸決定于過柵流量和允許過柵流速。為減少水頭損失和便于清污，一般要求過柵流速不大于1.0m/s左右。攔污柵可以做成固定的或能夠起吊的。
攔污柵在平面上可以布置成直線形或呈半圓的折線形，在立面上可以是直立的或傾斜的，依水流挾帶污物的性質、多少、運用要求和清污方式?jīng)Q定。水頭較高的壩后式水電站的進水口常用直立半圓形；進水閘、水工隧洞、輸水管道多用直線形。
深入口垃圾架的高度與水庫水位和清潔方式有關。對于不需要頻繁清洗的人員，海拔可略高于防洪水位（見水庫特征值）;需要定期清洗，應高于清理水位的需要。高大的垃圾架，可以制成幾個部分，每個部分的尺寸可以根據起重能力確定。
在寒冷的冬天，需要在垃圾架上采取防凍措施。常用的方法是：①低壓（50V）電流到垃圾架，采用金屬結構本身加熱防凍劑，這種方法簡單，但耗電量大; ②在水面前，使用壓縮空氣向儲層降低水面的較低溫度，在一段時間內結冰之前和之后保持垃圾架，這種方法用于大型水庫。
污水可以通過人造或清潔劑進行清潔。人工清洗淺層，一般不超過5m。當垃圾架位于水下深處時，使用清潔機清洗;如有需要，也可以設置兩個垃圾桶，需要清洗，將第一個垃圾桶放入維護門，然后將垃圾架工作清理干凈。攔污柵
LWS型平面型鋼攔污柵，設計生產依據中華人民共和國水利部《水利水電工程鋼閘門制造安裝及驗收規范》DL/5018-2004標準技術文件執行。
使用范圍：
LWS型平面型鋼攔污柵，是設在水電站引水道進口和抽水蓄能電站的進口與尾水口，用以攔阻水流所挾帶的沉木、雜草、樹枝和其他固體雜物的設施，使雜物不能進入引水道內，以保證閘門、水輪機設備不受損壞，確保設備正常運行。3.技術特性

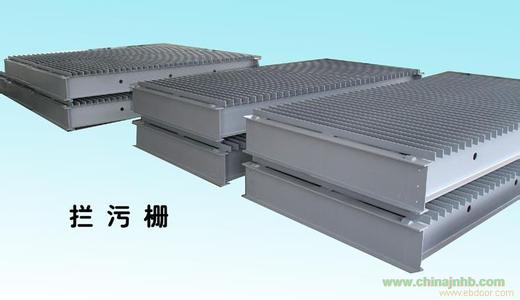

LWS型平面型鋼攔污柵，由型鋼框架、柵條經焊接組成。該平面型鋼攔污柵具有外形美觀、結構簡單、安裝方便、操作安全、攔漂浮物強、使用壽命長、維修費用低等優點。
用戶選購型號規格說明
LWS型平面型鋼攔污柵，規格1000*1000-2000*2000采用型鋼結構整體式，規格3000*3000-5000*5000采用型鋼結構組裝式
攔污柵結構
攔污柵由邊框、橫隔板和柵條構成，支承在混凝土墩墻上，一般用鋼材制造。柵條間距視污物大小、多少和運用要求而定。水電站用的柵條間距取決于水輪機型號及尺寸，以保證通過攔污柵的污物不會卡在水輪機過流部件中為準。泄水隧洞和泄水孔一般不設攔污柵，如洞徑或孔徑不大，而沉木較多需要設置時，柵條間距宜加大。攔污柵所受荷載，除自重外，主要是污物堵塞后，在柵前后由于水位差形成的水荷載，一般按 2～4m水頭考慮。攔污柵的柵面尺寸決定于過柵流量和允許過柵流速。為減少水頭損失和便于清污，一般要求過柵流速不大于1.0m/s左右。攔污柵可以做成固定的或能夠起吊的。
除自重外，主要是污物堵塞后，在柵前后由于水位差形成的水荷載，一般按 2～4m水頭考慮。攔污柵的柵面尺寸決定于過柵流量和允許過柵流速。為減少水頭損失和便于清污，一般要求過柵流速不大于1.0m/s左右。攔污柵可以做成固定的或能夠起吊的。
河北弘鑫水利機械有限公司，本公司質量信得過產品證書等一系列榮譽；一貫堅持“品質至堅，服務至誠”的理念，以一流的服務與廣大用戶建立并保持了長久良好的合作關系，我們誠邀社會各界新老朋友光臨指導、加深了解、真誠合作。把吃苦耐勞、無畏、進取、開括精神植入我們的理念。
1.設計生產依據：
平面型鋼攔污柵，設計生產依據中華人民共和國水利部《水利水電工程鋼閘門制造安裝及驗收規范》DL/5018-2004標準技術文件執行。
2.使用范圍：
平面型鋼攔污柵，是設在水電站引水道進口和抽水蓄能電站的進口和尾水口，用以攔阻水流所挾帶的沉木、雜草、樹枝，和其他固體雜物的設施，使雜物不能進入引水道內，以保證閘門、水輪機設備不受損壞，確保設備正常運行。
3.技術特征：
平面型鋼攔污柵，由型鋼框架、柵條經焊接組成。該平面型鋼攔污柵具有外形美觀、結構簡單、安裝方便、操作安全、攔漂浮物強、使用壽命長、維修費用低等優點。
4.用戶選購型號規格說明：
①LWS型平面型鋼攔污柵，規格1000×1000--2000×2000采用型鋼結構整體式，規格3000×3000--5000×5000采用型鋼結構組裝式。
②型號規格說明：若用戶水利工程過水口寬度為2米，設計水頭為3米，急需平面型鋼攔污柵，選購型號規格標記為：LWS-2000×2000-3。河北晶源公司承諾及保證：
