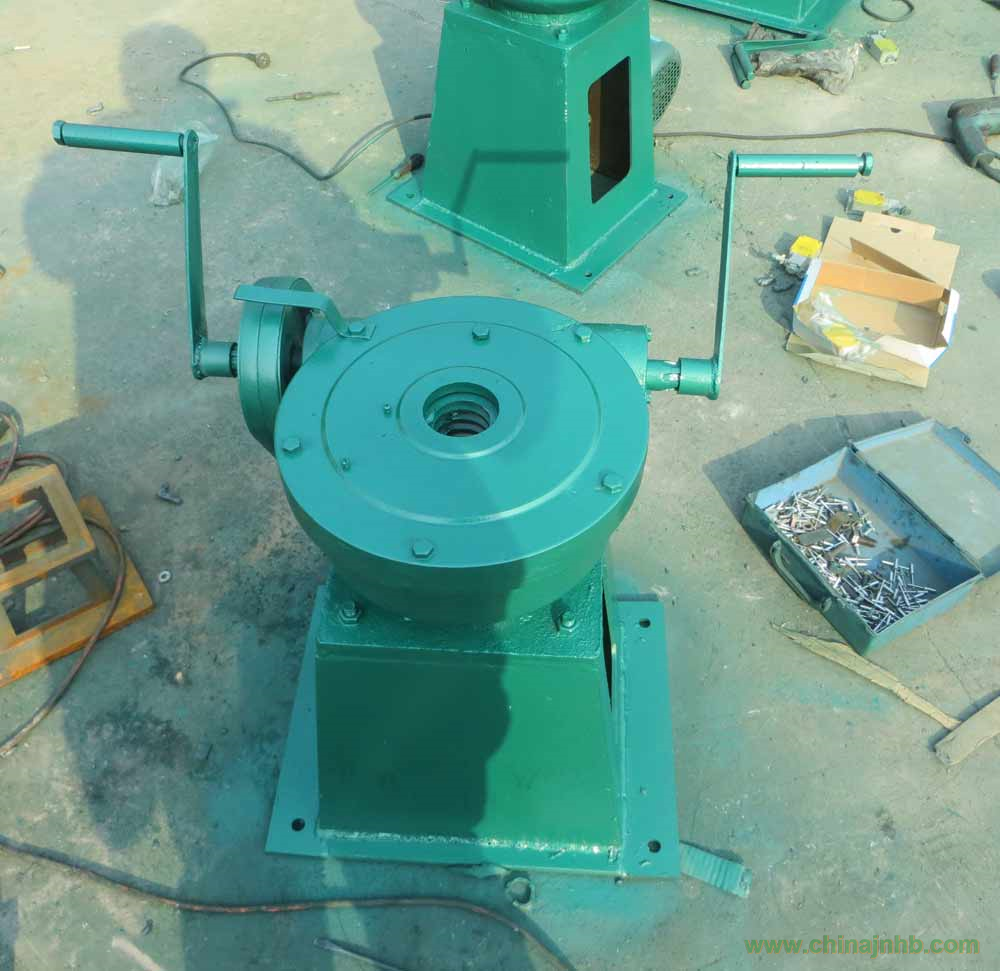

QL系列2-63噸手搖螺桿式啟閉機

手搖螺桿式啟閉機是一種通過人力操作平面閘門的設備。該啟閉機閘門可停留在任意位置完成自鎖，是很先進的設備。螺桿式啟閉機具有搖動輕巧，啟閉靈活，轉向變速快，手搖啟動等優良特點。

QL型手搖螺桿式啟閉機是一種水利工程專用機械，廣泛用于水利水電、市政建設、水產養殖及農田水利建設等工程各種過水孔道上的水閘控制。具有外形美觀、結構緊湊、安裝方便、操作安全、啟閉靈活、運行可靠、承載能力大、工作效率高、使用壽命長、維修費用低等優點。

安裝步驟：
1.在保證底座基礎平面水平的前提下方可安裝螺桿啟閉機，啟閉機的底座必須與基礎平面接觸超過90%的面積。螺桿軸線須垂直閘臺上所衡量的水平面，應避免螺桿傾斜，造成局部受力碎塊機件。
2.將手動螺桿啟閉機置于安裝位置。把一個限位盤套在螺桿上，將螺桿從橫梁的下部旋入機器中，當螺桿從機器的上方露出后，再套上限位盤。螺桿的下方與閘門連接。
3.對于安裝啟閉機的基礎必須穩固安全。機座和基礎構件的混凝土，按圖紙的規定澆筑，在混凝土強度未達到設計強度時，不準拆除和改變啟閉機的臨時支撐，更不得進行試調和試運轉。
4.在安裝時根據閘門起吊中心線，找正中心使縱橫向中心線偏差不超過正負3mm,高程偏差不超過正負5mm。然后澆注二期混凝土或與預埋鋼板連接。
5.對于產品的電氣設備的安裝，一定符合圖紙及說明書的規定，全部電氣設備均可靠的接地。
6.在產品安裝完畢，要對機器進行清理，補修已損壞的保護油漆，灌注潤滑脂。調試方法：
1.當啟閉機在無負荷運行情況下，保證三相電平衡，其差值不得超過10%，并檢測電流。
2.當閘門處于全閉狀態時，將上限壓緊上行程開關并固定在螺桿啟閉機的螺桿上。當閘門處于全開時，將下限位盤壓緊下行程開關并固定在螺桿上。
3.在啟閉機主控制線路的調整上必須保證閘門到達上下限的誤差不超過1厘米。
注意事項：
安裝完畢后一定要做試運行，檢測螺桿兩個行程有無異常聲響，檢查安裝是否符合國家技術標準。
