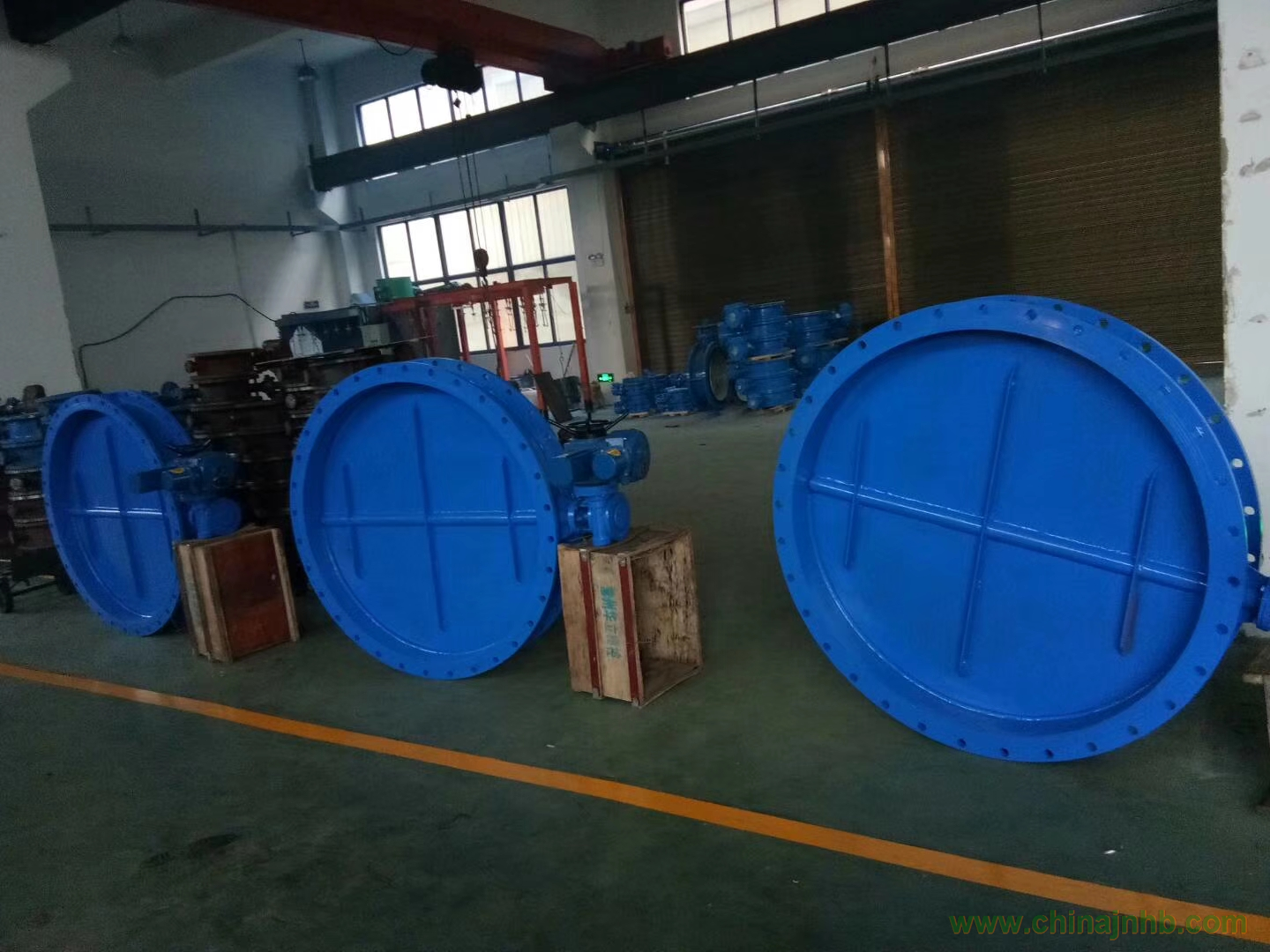

暖通風和環境保護等系列的氣體管道中，作調節介質流量之用。是3610R，3810R,PSQ,HQ全電子式電動執行機構和蝶閥調節機構組成，執行機構內有伺服系弘，無須另配伺服放大器。具有結構簡單，流通能力大，調節精度高等特點。執行機構可根據用戶要求配置UNIC、PSQ、HQ、LDR等型號電子式電執行機構廣泛應用于化工、石油、冶金、電站等工業生產過程中。適用介質，煤氣、含塵氣體、煙道氣等。 d941w電動通風蝶閥型號、規格 類別 直行程 角行程 常溫型 中溫型 常溫型 中溫型 型號 ZDLW-6B（K） ZDLW-6B（K）G ZDRW-6B（K） ZDRW-6B（K）G 規格 DN600～1000 DN50～1000 ZAJW、ZKJW，d941w電動通風蝶閥性能： 公稱通徑mm 50 80 100 125 150 200 250 300 350 400 450 500 600 700 800 1000 1200 1400 1600 1800 2000 額定流量 系數kv 85 225 340 500 770 1360 2130 3060 4160 5450 6900 8500 12200 16600 21700 34000 49000 66600 87000 110000 136000 可配電動 執行機構 3610R，3810R、DKJ、CH、UNIC、PSQ、HQ、DHL等系列電子式電動執行機構 公稱壓力 0.1、0.6、1.0 （MPa） 介質溫度℃ 常溫-20℃～+200（鑄鐵），-40～+450（鑄鋼），中溫-40～+450（鑄不銹鋼） 轉角范圍 平行閘板0～700,傾斜閥板0～600 流量特性 近似百分比 接管法蘭 按JB78-59中對夾式法蘭連接 動作時間 25、30、60秒 閥體材質 Ht200，35，ZG230-450，1Cr18Ni9，ZG1Cr18Ni9Ti，ZG1Cr18Ni12Mo2Ti 訂貨須知： 一、① d941w電動通風蝶閥產品名稱與型號② d941w電動通風蝶閥口徑，如果您對d941w電動通風蝶閥型號不熟悉，請說明使用介質，溫度，壓力，及連接方式。③是否帶附件以便我們的為您正確選型。 二、若已經由設計單位選定d941w電動通風蝶閥型號，請按d941w電動通風蝶閥型號直接向我司銷售部訂購。 三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。 感謝您訪問我們的網站 如有任何疑問.您可以致電給我們,我們竭誠為您提供優質的服務。您的滿意，是雙德人永恒的追求！ 本公司承諾： ①本保證書只針對永嘉縣雙德閥門有限公司所銷售的產品。 ②本公司產品實行質量三包，即：包修、包退、包換。 ③包修服務包括：保修期內屬于保修范圍的免費維修，超過保修期或在保修期內但不屬于保修范圍的有償維修。 ④保修期以客戶方驗收合格之日起，為期12個月。貨物運至客戶方后，客戶方必須在七個工作日內對產品進行驗收，在半個月內未提出異議，供方視全部為合格產品。 ⑤保修范圍：在保修期內，產品由于生產質量、上次維修質量原因引起的故障范圍。
