泵站鋼制攔污柵結構
攔污柵的主要作用： 防止漂木樹葉、雜草、垃圾、浮冰等漂浮物隨水流進入進水口，同時不讓這些漂浮物堵塞進水口，以免影響機組正常運行！
平面鋼制攔污柵的型號依據客戶要求及設計方需要，有1000*1000、2000*2000、3000*3000、4000*4000、5000*5000等規格。
平面鋼制攔污柵具有外形美觀、結構簡單、安裝方便、操作安全、攔漂浮物強、使用壽命長、維修費用低廉等優點。

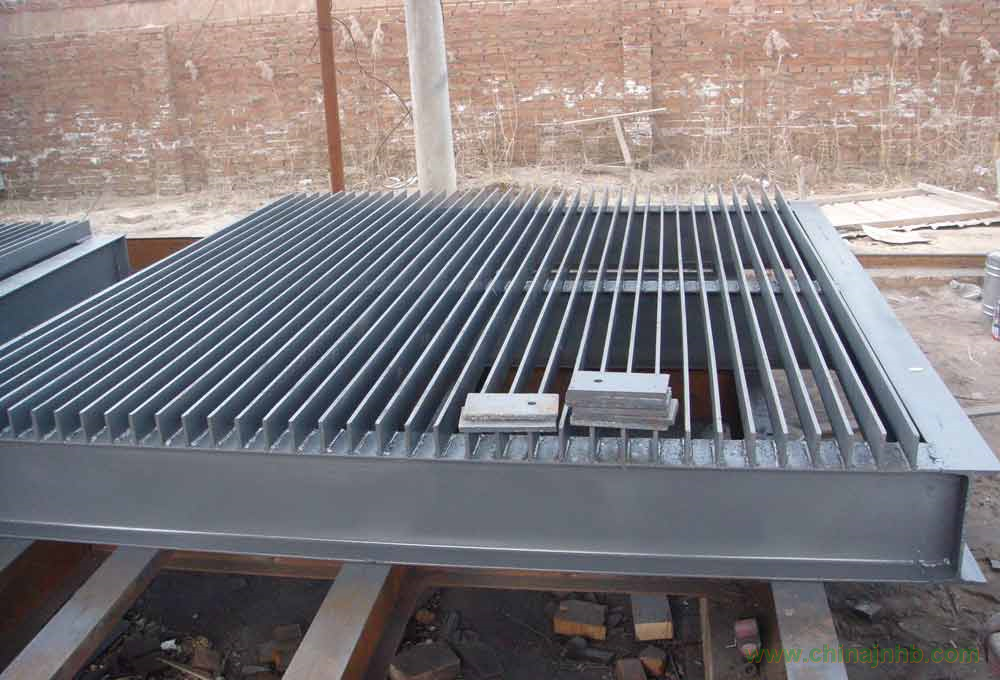

平面鋼制攔污柵柵由邊框、橫隔板和柵條構成，支承在混凝土墩墻上，一般用鋼材制造。柵條間距視污物大小、多少和運用要求而定。水電站用的柵條間距取決于水輪機型號及尺寸，以保證通過攔污柵的污物不會卡在水輪機過流部件中為準。泄水隧洞和泄水孔一般不設攔污柵，如洞徑或孔徑不大，而沉木較多需要設置時，柵條間距宜加大。為減少水頭損失和便于清污，一般要求過柵流速不大于1.0m/s左右
平面鋼制攔污柵所受荷載，除自重外，主要是污物堵塞后，在柵前后由于水位差形成的水荷載。攔污柵的柵面尺寸決定于過柵流量和允許過柵流速。為減少水頭損失和便于清污，一般要求過柵流速不大于1.0m/s左右。攔污柵可以做成固定的或能夠起吊的。
平面鋼制攔污柵的結構
攔污柵在平面上可以布置成直線形或呈半圓的折線形，在立面上可以是直立的或傾斜的，依水流挾帶污物的性質、多少、運用要求和清污方式?jīng)Q定。水頭較高的壩后式水電站的進水口常用直立半圓形；進水閘、水工隧洞、輸水管道多用直線形。
在寒冷地區的冬季,需要對攔污柵采取防凍措施。常用的方法有：①將低壓(50V)電流通到攔污柵,利用金屬結構本身的電阻發熱來防凍,此法簡便,但耗電量大；②在柵前水面下，利用壓縮空氣將水庫下層溫度較高的水體帶到水面，維持攔污柵前后一段范圍內不結冰，此法多用于大型水庫。
“海洋牌”平面鋼制攔污柵可以連續自動清除液體中的固體懸浮物，設計合理、結構簡單、運轉安全、可靠、自動化程度高，可廣泛應用于城市污水處理、自來水廠取水口、雨水泵站、水利發電廠取水口等大流量的水處理場所。本設備使用封閉回轉式牽引鏈，其主要有鏈板、銷軸和滾輪組成。
為避免沖擊負荷對設備的破壞，設備可安裝過載安全保護裝置，在設備發生故障時會產生聲光報警并自動停機。
