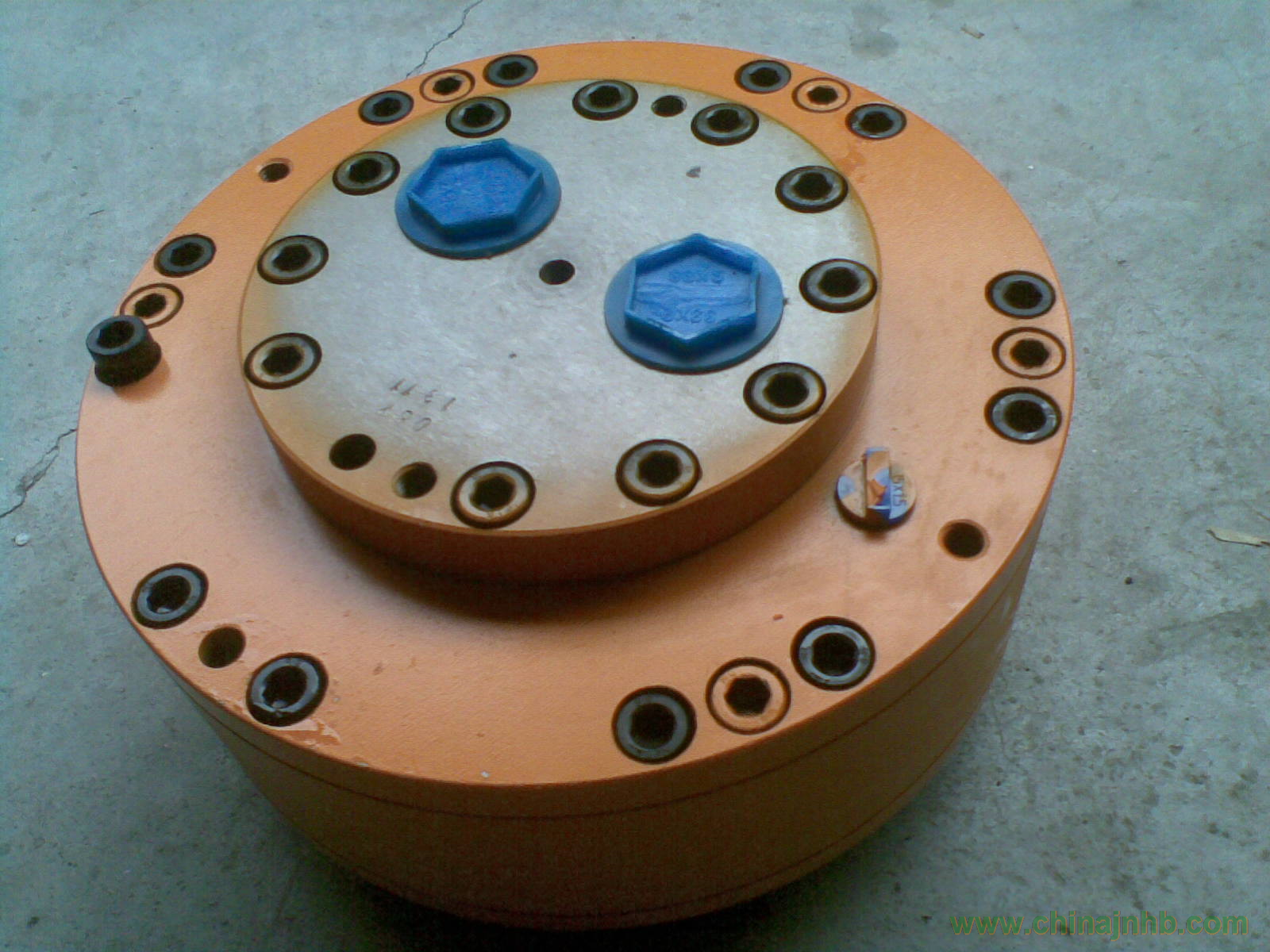

玉正液壓QJM鋼球液壓馬達
鋼球馬達與各種油泵、閥及液壓件組成液壓傳動裝置，由于它在設計上采取了一定措施，故可適應各種機器工況。該型馬達具有重量輕、體積小、調速范圍大，可有級變量、工作可靠、壽命長等優點，目前已應用于礦山工程、起重運輸，冶金、船舶、機床、塑料加工、地質勘探等領域。主要用在履帶行走、軌道輪子驅動、各種回轉機構、勘探鉆孔、絞車提升、皮帶運輸傳動、物料攪拌、路面切割、船舶推進、塑料注射等部位。
■ 性能特點
1、該型馬達的滾動體用一只鋼球代替了一般內曲線液壓馬達所用的兩只以上滾輪和橫梁，因而結構簡單、
工作可靠、體積、重量顯著減少。
2、運動副慣量小，鋼球結實可靠，故該型馬達可以在較高轉速和沖擊負載下連續工作。
3、磨擦副小，配油軸與轉子內力平衡，活塞副具有靜壓平衡和良好潤滑條件，并采用軟性塑料球墊密封高
壓油，因而具有較高的機械和容積效率。
4、因配油軸與定子剛性聯結，故該型馬達進出油管允許用鋼管連接。
5、該型馬達具有二級和三級變排量，因而具有較大的調速范圍。
6、結構簡單，拆修方便。
7、該系列標準型液壓馬達的出軸一般只允許承受扭矩，不能承受徑向和軸向外力、*QJM*-**Z 型液壓馬達
的出軸可承受徑向和軸向外力。
8、**QJM**-**T** 型馬達，中心具有通孔，轉動軸可以穿過液壓馬達。
■ 1QJM**--型液壓馬達的技術參數
|
型號
|
排量(L/r)
|
壓力(Mpa)
|
轉速范圍(r/min)
|
額定輸出扭矩
|
最大功率(Kw)
|
|
額定
|
尖峰
|
|
1QJM001-0.08
|
0.083
|
10
|
16
|
8~500
|
123
|
5
|
|
1QJM001-0.10
|
0.104
|
10
|
16
|
8~400
|
154
|
5
|
|
1QJM002-0.2
|
0.2
|
10
|
16
|
5~320
|
295
|
8
|
|
1QJM01-0.1
|
0.10
|
10
|
16
|
8~800
|
148
|
10
|
|
1QJM01-0.16
|
0.163
|
10
|
16
|
8~630
|
241
|
12.5
|
|
1QJM01-0.2
|
0.203
|
10
|
16
|
8~500
|
300
|
12.5
|
|
1QJM02-0.32
|
0.326
|
10
|
16
|
5~400
|
483
|
13
|
|
1QJM02-0.4
|
0.406
|
10
|
16
|
5~320
|
600
|
13
|
|
1QJM11-0.32
|
0.339
|
10
|
16
|
5~400
|
468
|
20
|
|
1QJM1A1-0.4
|
0.404
|
10
|
16
|
5~400
|
598
|
20
|
|
1QJM11-0.5
|
0.496
|
10
|
16
|
5~320
|
734
|
20
|
|
1QJM11-0.63
|
0.664
|
10
|
16
|
4~250
|
983
|
20
|
|
1QJM1A1-0.63
|
0.664
|
10
|
16
|
4~250
|
983
|
20
|
|
1QJM12-0.8
|
0.8
|
10
|
16
|
4~250
|
1170
|
25
|
|
1QJM12-1.0
|
1.0
|
10
|
16
|
4~200
|
1480
|
25
|
