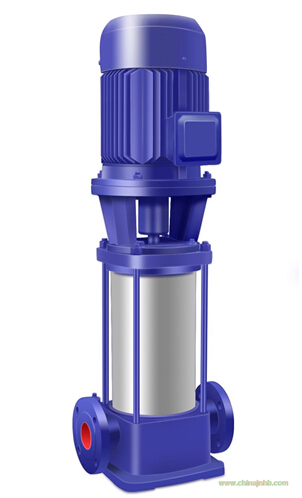

GDL型立式多級管道式清水泵是我單位在國內外優秀泵型之基礎上結合用戶的使用要求及消防有關標準，并根據JB／TQ6435-92標準設計制造的新一代產品。
GDL型立式多級管道式清水泵采用立式節段式外加不銹鋼殼體結構，使得泵的進出口位于同一水平線上且口徑相同，能象閥門一樣安裝于管路之中，它同時集中了多級泵之高壓，立式泵之占地面積小及管道泵之安裝方便的優點，同時由于采用了優秀的水力模型，所以還具有高效節能，運行平穩等優點，且軸封采用耐磨機械密封，無泄漏使用壽命長。
為了能更好地滿足用戶的要求，本單位還開發了出水口位于上部的GDLS型，其進出口可以不同的相對位置(0°、90°、180°)安裝，使用極為方便。
為了使用戶能更加安全、可靠的使用該型泵，本單位特別研制了便拆式結構型，它除擁有GDL、GDLS的一切優點外，更為您更換機械密封等易損件提供了更加方便，快捷、省力的途徑，使本型泵更無憂運行與維護。
GDL型立式多級管道式清水泵型號意義：
GDL型立式多級管道式清水泵技術參數：
流量：2-160m3/h；
揚程：24-200m；
功率：1.1-90kw；
轉速：2900r/min；
口徑：φ25-φ150；
溫度范圍：-15-+120℃；
工作壓力：≤2.5Mpa。
GDL型立式多級管道式清水泵使用條件：
1、用于輸送清水或物理化學性質類似于清水的液體；
2、輸送液體中應無固體顆粒，無纖維，無強腐蝕性，無爆炸危險；
3、最高液體溫度不超過120℃；
4、最高工作壓力不超過2.5MPa；
5、電源為了3相380V、50HZ。電壓波動在±5%以?xún)?nèi)；
6、周?chē)h(huán)境溫度應低于40℃,相對濕度低于95%；
GDL型立式多級管道式清水泵產品特點：
1、GDL型立式多級管道式清水泵水力模型先進：效率高，性能范圍廣。
2、GDL型立式多級管道式清水泵安裝、維修方便：管道式安裝、進出口能象閥門一樣安裝在管道的任何位置及任何方向，安裝維修極為方便。
3、GDL型立式多級管道式清水泵外形美觀：采用優質不銹鋼外套，外形美觀。
4、更少的運行、維修費用：采用優質機械密封，耐磨損、無泄漏、使用壽命長，故障率低，具有更少的運行維修費用。
5、GDL型立式多級管道式清水泵獨特部件、降低噪音：獨特的水力部件設計，良好的過流性能，最大地減少流動噪音。
6、GDL型立式多級管道式清水泵立式結構，占地面積小。
7、注50口徑以上內件鑄件成形。
GDL型立式多級管道式離心泵產品用途：
GDL型立式多級管道式離心泵特別適用于鍋爐給水，也可廣泛應用于壓力容器供水、熱水循環、高層建筑給水、農田灌溉、消防增壓、水力沖洗、食品、釀造、醫藥、化工、水產養殖、環境保護、化工工藝流程及機床配套等各行業，作為給水排水的動力設備。
GDL型立式多級管道式清水泵結構圖：
GDL型立式多級管道式離心泵性能參數：
GDL型立式多級管道式離心泵曲線圖譜：
GDL型立式多級管道式離心泵安裝使用說明：
1.安裝時管路重量不應承受在泵上，否則易損壞水泵；
2.泵與電機是整體結構，出廠時已由廠家校正，所以安裝時無需調整，因.此安裝時十分方便；
3.安裝時必須擰緊地腳螺栓，且每間隔一定時段應對泵進行檢查防止其松動，以免水泵起動時發生劇
烈振動而影響泵性能；
4.安裝水泵前應仔細檢查泵流道內有無影響水泵運行的硬質物(如石塊、鐵砂等)以免水泵運時損壞過流部件；
5.為了維修方便和使用安全，在泵的進出口管路上安裝一只調節閥及在泵進出口附近安裝一只壓力表，對于高揚程泵，為防止水錘，還應在出口閘閥前安裝一只止回閥以應付突然斷電等失去動力事故，從而確保水泵在最佳工況下運行，增長水泵的使用壽命；
6.泵用于有吸程場合，應裝有底閥，并且進口管路不應有過多彎道，同時不得有漏水、漏氣現象，以免影響水泵的吸人性能；
7.為不使雜質進人泵內而堵塞流道影響性能，應在泵進口前面安裝過濾器；
8.安裝管路前轉動水泵的轉子部件，應無磨擦聲或卡死現象，否則應將泵拆開檢查原因。
GDL型立式多級管道式離心泵安裝尺寸圖：
