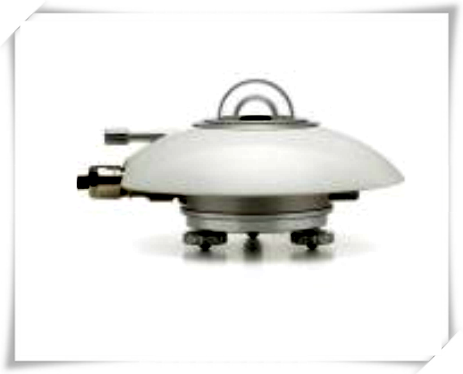

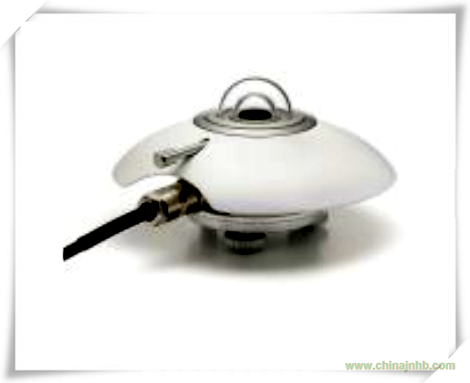

SR22 總輻射傳感器
SR22 總輻射傳感器簡介
SR22 總輻射傳感器是一款最新的次基準總輻射表，設計用于測量太陽總輻射。傳感器包括一個水平調節裝置，一個水平泡和水平調節螺栓以及一個干燥器。 SR22次基準總輻射表是世界氣象組織（WMO）二等標準輻射表，用于測量太陽和天空輻射，適應很寬的波長范圍。它由一個組合熱電堆電路組成，可以很好的抵抗機械震動和打擊。傳感器的接收器上有一層黑漆，底部為一個半球形玻璃頂罩
SR22 總輻射傳感器參數
|
ISO標準等級
|
secondary standard
|
|
響應時間（95%）
|
5s
|
|
熱輻射偏移（200W/m2）
|
＜±5W/㎡
＜±2.5W/㎡（通風）
|
|
溫度偏移（5K/h）
|
＜±2W/㎡
|
|
非穩定性（年變化）
|
＜±0.5%
|
|
非線形誤差（0~1000W/m2）
|
＜±0.2%
|
|
方向誤差（在80o，1000W/m2時）
|
＜±10W/㎡
|
|
靈敏度的溫度依賴性
（-10℃-+40℃）
|
＜±1%
＜±0.4%（-30-+50℃)
|
|
傾斜誤差（在1000W/m2）
|
±0.2%
|
|
靈敏度（μV/W/㎡）
|
7-25
|
|
阻抗
|
100-200Ω
|
|
水平精度
|
1.7°
|
|
工作溫度
|
-40-+80℃
|
|
光譜波長（50%點）
|
285-3000nm
|
|
標準信號輸出
|
0-20mv
|
|
電流信號輸出
|
無
|
|
數字信號輸出
|
無
|
|
最大輻射強度
|
0-4000W/㎡
|
|
溫度傳感器
|
SR22-T1(PT100)
SR22-T2(10KΩ)
|
|
線纜
|
5M
|
