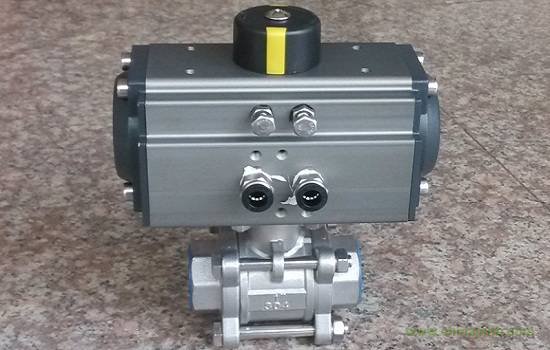

氣動浮動球閥
Q641F氣動浮動球閥先進的閥座：聚多年球閥制造經驗而設計的閥座，確保閥門密封，磨擦系數低，操作力矩小、多種閥座材料、適應范圍廣。開關無誤的手柄：采用扁頭閥桿，與手柄的連接不會錯位，從而保證手柄指示的開關狀態與閥一致辭。鎖緊裝置：為防止閥門開關誤操作，在閥門全開、全關位置有鎖定孔，確保閥門處于正確的位置。閥桿防飛結構：閥桿為下裝式，防止受壓飛出，同時可在火災后，與閥體形成金屬接觸，確保閥桿密封。
適用介質：水、氣、油品、天然氣和酸堿腐蝕性介質。
主要性能規范
|
型 號
|
公稱壓力PN(MPa)
|
試驗壓力ps(MPa)
|
工作溫度(℃)
|
適用介質
|
|
殼 體
|
密封(液)
|
密封(氣)
|
|
Q641F-16C
|
1.6
|
2.4
|
1.76
|
0.6
|
聚四氟乙烯-20-150
增強聚四氟乙烯-20-180
金屬鑲嵌封位聚苯-20-250
|
水、油品等
|
|
Q641F-25C
|
2.5
|
3.75
|
2.75
|
|
Q641F-40C
|
4.0
|
6.0
|
4.4
|
|
Q641F-16P
|
1.6
|
2.4
|
1.76
|
硝酸類
|
|
Q641F-25P
|
2.5
|
3.75
|
2.75
|
|
Q641F-40P
|
4.0
|
6.0
|
4.4
|
|
Q641F-16R
|
1.6
|
2.4
|
1.76
|
醋酸類
|
|
Q641F-25R
|
2.5
|
3.75
|
2.75
|
|
Q641F-40R
|
4.0
|
6.0
|
4.4
|
主要零件材料
|
零件名稱
|
閥體
|
球體、閥桿
|
密封圈
|
填料
|
|
Q641F-16C
Q641F-25C
Q641F-40C
|
WCB、ZG2Cr13
|
2Cr13
|
聚四氟乙烯、增強聚四氟乙烯、對位聚苯
|
聚四氟乙烯、
柔性石墨
|
|
Q641F-16P
Q641F-25P
Q641F-40P
|
ZG1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
|
Q641F-16R
Q641F-25R
Q641F-40R
|
ZG0Cr18**2Ti
|
0Cr18**2Ti
|
主要外型尺寸
|
PN1.6(MPa)
|
|
通徑(DN)
|
L
|
D
|
D1
|
D2
|
D6
|
b
|
f
|
H
|
Z-d
|
氣動裝置
|
重量
|
|
15
|
130
|
95
|
65
|
45
|
-
|
14
|
-
|
225
|
4-14
|
QD60
|
6
|
|
20
|
130
|
105
|
75
|
55
|
-
|
14
|
-
|
227
|
4-14
|
QD60
|
7
|
|
25
|
140
|
115
|
85
|
65
|
-
|
14
|
-
|
233
|
4-14
|
QD60
|
8
|
|
32
|
165
|
135
|
100
|
78
|
-
|
15
|
-
|
259
|
4-18
|
QD60
|
13
|
|
40
|
180
|
145
|
110
|
85
|
-
|
16
|
-
|
267
|
4-18
|
QD60
|
17
|
|
50
|
200
|
160
|
125
|
100
|
-
|
16
|
-
|
278
|
4-18
|
QD60
|
23
|
|
65
|
220
|
180
|
145
|
120
|
-
|
18
|
-
|
363
|
4-18
|
QD100
|
33
|
|
80
|
250
|
195
|
160
|
135
|
-
|
20
|
-
|
383
|
8-18
|
QD100
|
38
|
|
100
|
280
|
215
|
180
|
155
|
-
|
20
|
-
|
552
|
8-18
|
QD100
|
48
|
|
125
|
320
|
245
|
210
|
185
|
-
|
22
|
-
|
576
|
8-18
|
QD150
|
93
|
|
150
|
360
|
280
|
240
|
210
|
-
|
24
|
-
|
604
|
8-23
|
QD150
|
108
|
主要外型尺寸
|
PN2.5(MPa)
|
|
通徑(DN)
|
L
|
D
|
D1
|
D2
|
D6
|
b
|
f
|
H
|
Z-d
|
氣動裝置
|
重量
|
|
15
|
140
|
95
|
65
|
45
|
-
|
14
|
-
|
225
|
4-14
|
QD60
|
6
|
|
20
|
152
|
105
|
75
|
55
|
-
|
14
|
-
|
228
|
4-14
|
QD60
|
7
|
|
25
|
165
|
115
|
85
|
65
|
-
|
14
|
-
|
233
|
4-14
|
QD60
|
8
|
|
32
|
178
|
135
|
100
|
78
|
-
|
15
|
-
|
259
|
4-18
|
QD60
|
13
|
|
40
|
190
|
145
|
110
|
85
|
-
|
16
|
-
|
267
|
4-18
|
QD60
|
17
|
|
50
|
216
|
160
|
125
|
100
|
-
|
16
|
-
|
278
|
4-18
|
QD60
|
23
|
|
65
|
241
|
180
|
145
|
120
|
-
|
18
|
-
|
363
|
8-18
|
QD100
|
33
|
|
80
|
283
|
195
|
160
|
135
|
-
|
20
|
-
|
383
|
8-18
|
QD100
|
38
|
|
100
|
305
|
230
|
190
|
160
|
-
|
20
|
-
|
552
|
8-23
|
QD150
|
98
|
|
125
|
381
|
270
|
220
|
188
|
-
|
22
|
-
|
575
|
8-25
|
QD150
|
108
|
|
150
|
403
|
300
|
250
|
218
|
-
|
24
|
-
|
624
|
8-25
|
QD150
|
109
|
主要外型尺寸
|
PN4.0(MPa)
|
|
通徑(DN)
|
L
|
D
|
D1
|
D2
|
D6
|
b
|
f
|
H
|
Z-d
|
氣動裝置
|
重量
|
|
15
|
140
|
95
|
65
|
45
|
40
|
16
|
4
|
225
|
4-14
|
QD60
|
6
|
|
20
|
152
|
105
|
75
|
55
|
51
|
16
|
4
|
227
|
4-14
|
QD60
|
7
|
|
25
|
165
|
115
|
85
|
65
|
58
|
16
|
4
|
233
|
4-14
|
QD60
|
8
|
|
32
|
180
|
135
|
100
|
78
|
66
|
18
|
4
|
259
|
4-18
|
QD60
|
13
|
|
40
|
200
|
145
|
110
|
85
|
76
|
18
|
4
|
267
|
4-18
|
QD60
|
17
|
|
50
|
220
|
160
|
125
|
100
|
88
|
20
|
4
|
349
|
4-18
|
QD100
|
28
|
|
65
|
250
|
180
|
145
|
120
|
110
|
22
|
4
|
363
|
8-18
|
QD100
|
33
|
|
80
|
280
|
195
|
160
|
135
|
121
|
22
|
4
|
383
|
8-18
|
QD100
|
38
|
|
100
|
320
|
230
|
190
|
160
|
150
|
24
|
4.5
|
552
|
8-23
|
QD150
|
98
|
|
125
|
400
|
270
|
220
|
188
|
176
|
28
|
4.5
|
575
|
8-25
|
QD150
|
108
|
