HC系列混合離子交換系統
混床設備基礎功能
1、直接將自來水或地下水，或RO反滲透水制備出符合標準的去離子水；
2、缺水保護；
3、水滿停機；
4、可配置手動再生或全自動再生功能；
5、出水品質在線監測功能；
6、周期制水量高，自耗水少；
8、出水在線電導率：<1us/cm，在線電阻率15M-18.2M；
混床特點：
1、安裝簡單，使用方便，一鍵操作；
2、水質不合格自動報警功能；
3、一體化設計，占地面積省；
4、陰陽樹脂再生同時再生，體內再生，省去體外再生煩鎖過程。
混床工藝流程：
RO反滲透水或其它水源——增壓泵——混合離子交換器——去離子水
配套：再生系統+上下布水及中排水+再生用酸堿計量箱
混床選型表（通用型）
|
序號
|
型 號
|
產水量T/H
|
運行模式
|
設備尺寸
|
進出尺寸
|
材質
|
陽離子填料數量L
|
陰離子填料數量L
|
|
直徑M
|
|
1
|
HC-01F/S
|
1
|
全自動
|
0.2
|
DN25
|
玻璃鋼/不銹鋼
|
25
|
38
|
|
2
|
HC-03F/S
|
3
|
全自動
|
0.3
|
DN25
|
玻璃鋼/不銹鋼
|
63
|
94
|
|
3
|
HC-05F/S
|
5
|
全自動
|
0.5
|
DN32
|
玻璃鋼/不銹鋼
|
125
|
188
|
|
4
|
HC-08F/S
|
8
|
全自動
|
0.75
|
DN50
|
玻璃鋼/不銹鋼
|
200
|
300
|
|
5
|
HC-10F/S
|
10
|
全自動
|
0.9
|
DN50
|
玻璃鋼/不銹鋼
|
400
|
600
|
|
6
|
HC-15F/S
|
15
|
全自動
|
1.0
|
DN63
|
玻璃鋼/不銹鋼
|
600
|
900
|
|
7
|
HC-20S
|
20
|
全自動
|
1.2
|
DN63
|
304不銹鋼
|
850
|
1275
|
|
8
|
HC-25S
|
25
|
全自動
|
1.5
|
DN75
|
304不銹鋼
|
1250
|
1875
|
|
9
|
HC-30S
|
30
|
全自動
|
1.6
|
DN75
|
304不銹鋼
|
1500
|
2250
|
|
10
|
HC-35S
|
35
|
全自動
|
1.8
|
DN80
|
304不銹鋼
|
1900
|
2850
|
|
11
|
HC-40S
|
40
|
全自動
|
2.0
|
DN90
|
304不銹鋼
|
2350
|
3525
|
|
12
|
HC-45S
|
45
|
全自動
|
2.1
|
DN90
|
304不銹鋼
|
2600
|
3900
|
|
13
|
HC-50S
|
50
|
全自動
|
2.2
|
DN100
|
304不銹鋼
|
2850
|
4275
|
備注：
1、型號說明：如：HC-01F/S，其中，HC代表工藝為混床，01代表每小時產水1噸，F/S，F(xiàn)代表玻璃鋼材質FRP，S代表304不銹鋼材質，F(xiàn)/S材質可選；
2、樹脂，可根據客戶要求，選擇不同型號的樹脂；
3、設計流速：20M/H；
4、陰陽樹脂比例：陽：陰=1：1.5，符合設計規范要求。
混床技術參數（通用型）
|
基本參數
|
基本配置
|
|
設備名稱
|
HC系列混床設備
|
增壓水泵
|
1套
|
|
電壓
|
220/380V/AC
|
混床（混合離子交換器）
|
1套
|
|
設計用水源
|
自來水或地下水
|
布水器、中排系統
|
1套
|
|
額定進水壓力
|
0.2－0.5MPA
|
水質監測表
|
2臺
|
|
工作壓力范圍
|
0.3－0.5MPA
|
水質不合格報警器
|
1套
|
|
設計進水電導率
|
<50us/cm
|
全自動控制系統
|
1套
|
|
出水在線電導率
|
<0.1us/cm
|
配套儀器儀表保護裝置
|
1套
|
|
出水在線電阻率
|
>15M?NaN
|
再生計量箱
|
1套
|
|
水源利用率
|
>95%
|
陽離子交換樹脂
|
配套
|
|
使用溫度
|
10－40℃
|
陰離子交換樹脂
|
配套
|
|
外形尺寸
|
根據現場定制
|
再生系統
|
2套
|
備注：因?yàn)楫?dāng)?shù)厥褂盟|(zhì)不同，溫度不同，運行時間及周期制水需根據當?shù)氐乃磥?lái)計算設計；
混床應用范圍：
1、熱電廠自備鍋爐除鹽水處理系統；
2、電子元器件、新能源電池、電鍍、化工配料等；
3、其它各種高端產品的清洗、配料、實驗等。
4、各種電池，蓄電池補水，化工用水。
混床工藝前處理一般流程：
1、過濾器+陽離子交換器（陽床）+陰離子交換器（陰床）+在線檢測+水箱+供水點
2、RO反滲透系統+中間水箱+混床增壓泵+混床+除鹽水箱；
混床特點：
1、出水水質穩定，為傳統老工藝，比EDI適應性強，如EDI容易受進水余氯的影響；
2、陰、陽樹脂同體再生，再生自耗水量3%-5%，較EDI更節水；
3、陰離子樹脂采用全自動再生，省時省力，同時，陰樹脂比陽樹脂多1.5倍，這樣不會造成陽樹脂沒有使用到極限就要再生了，浪費資源。
4、設備保護功能：當自來水出現水壓不夠或停水時，系統自動停機進入待機狀態，并提示燈亮起。
5、仟凈工廠榮獲廣東高新科技企業稱號，重合同守信用企業，多項專利及發明及榮譽證書，配圖有自己的實驗室，對所有生產材料及配件進行品質檢測把關，保證設備的品質始終如一。

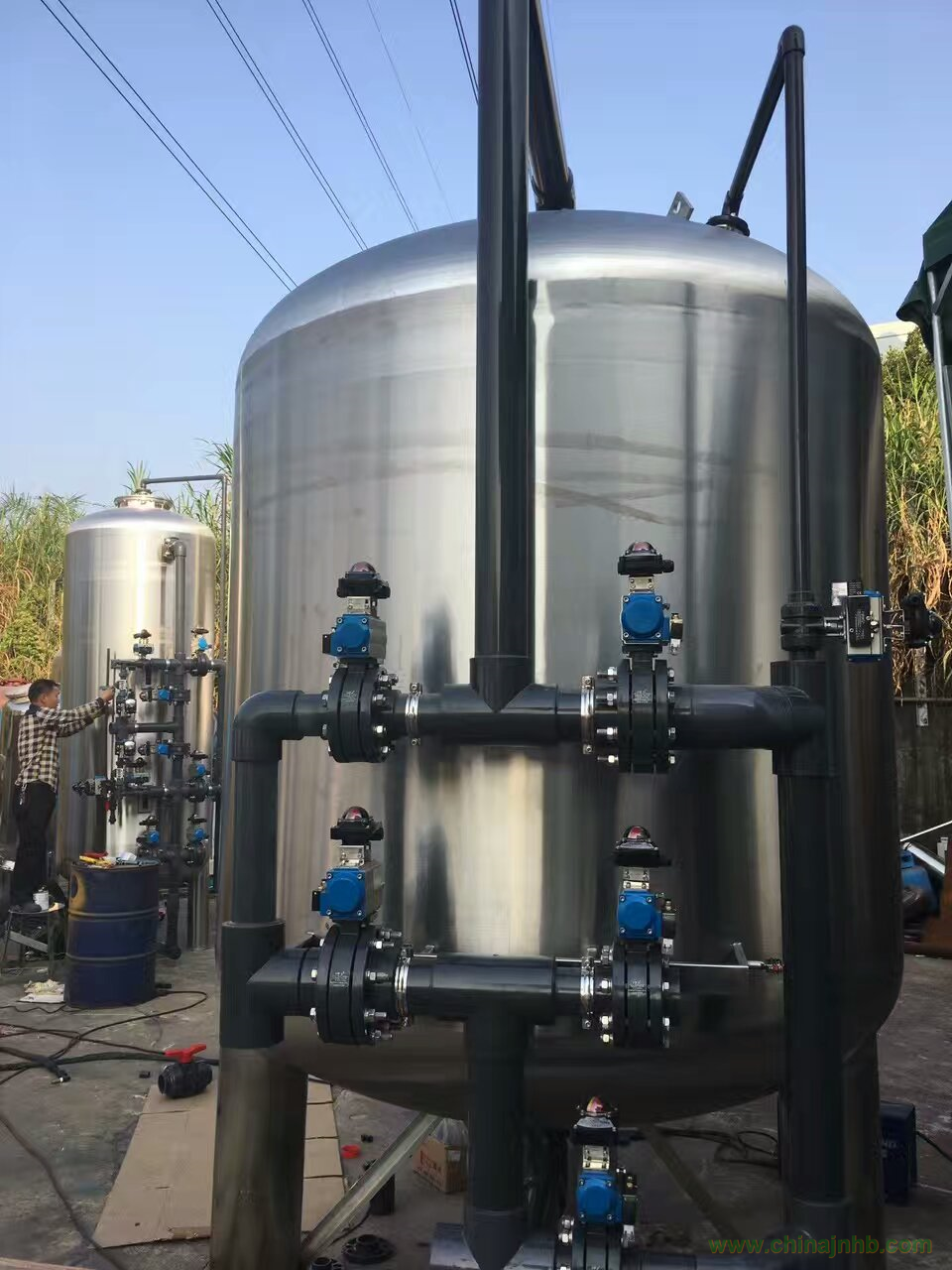

混合離子交換器
也叫混床，采用離子交換方式，制備高純度除鹽水（去離子水）；
一般工藝如下：
自來水-過濾器-陽床-除碳器-陰床-混床-在線檢測
出水水質：在線電阻率18M以上，在線電導率：0.1us/cm以下；
采用材料：不銹鋼或玻璃鋼，碳鋼等。
