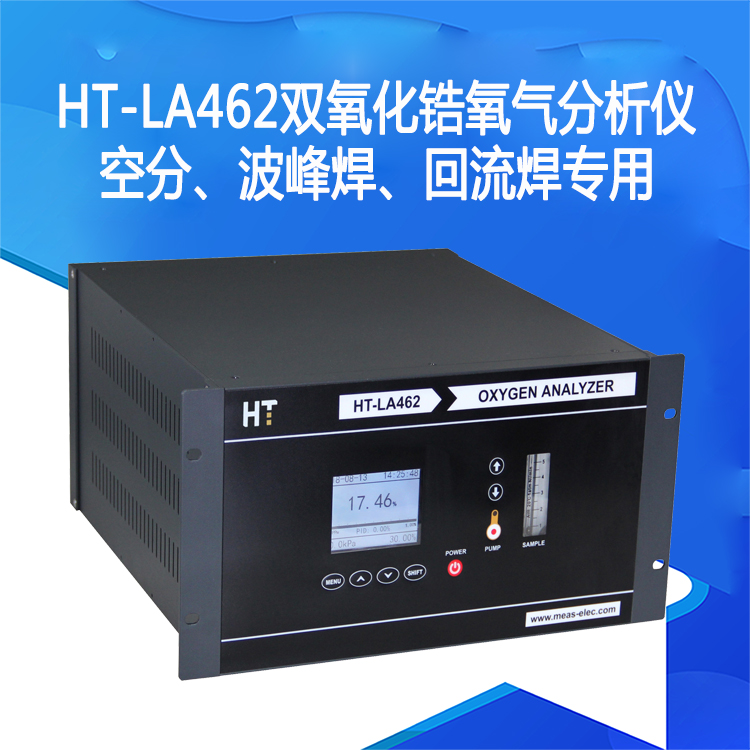

HT-LA462在線閉環控制氧分析儀
技術參數：
測量原理：雙氧化鋯
顯示方式：320×240點陣彩色LCD
測量范圍：0~10/100/1000ppm/ 1.00% / 25.00% O2
測量精度：0~1000ppm/1.00% / 25.00%≤±1%FS
0~100ppm≤±2%FS
0~10ppm≤±5%FS
分 辨 率：0.1ppm
重 復 性：≤±1%FS
響應時間：T90≤60S
模擬輸出：4-20mA.DC（非隔離輸出，負載電阻小于500歐姆）
0-10V.DC（非隔離輸出，負載電阻大于10K歐姆）
2路可編程干觸點型無源報警輸出，觸點最大容量220VAC/2A
其它接口：RS232（默認）或RS485（選配）、以太網
供電電源：AC100 ~ 240V 50/60Hz、功耗小于60VA
環境溫度：-10 ~ +60℃
環境濕度：＜80％RH
樣氣溫度：-10 ~ +50℃
樣氣流量：2 ~ 2.5l/min
樣氣壓力：微正壓、微負壓或常壓
采樣方式：抽氣式
背景氣體：N2及惰性氣體等混合氣體
規格尺寸：180mm×366mm×388mm（H×W×D）
開孔尺寸：182mm×327mm（H×W），嵌入式安裝情況下
氣源壓力：0.4~0.8MPa（比例閥入口）
采樣氣路接口：NPT 1/8內螺紋
控制氣路接口：NPT 3/8內螺紋（比例閥接口）
流量范圍：0~65m3/h（常規）
流量統計范圍：0~72m3/h（含累積流量功能）
保護閥流量：30~60m3/h（氣源壓力4~8bar條件下)
其它功能：采樣堵塞報警功能，氣路保護功能（分析儀或比例閥故障時，自動開啟保護閥）
控制精度：目標值±10%
使用壽命：＞4年（正常使用條件下）
安裝方式：嵌入式/臺裝式
儀器特點：
友好人機對話菜單，操作直觀方便；
320×240點陣彩色LCD顯示，顯示內容細膩、清晰；
原裝進口雙氧化鋯傳感器，具有測量精度高、響應速度快、校準周期長等特點；
氣路堵塞報警和自我保護功能，氣路故障情況下自動關閉采樣泵，有效延長采樣泵和傳感器使用壽命；
自動控制氣氛保護爐內的氧濃度，無需人工干預，響應及時迅速；
自動補償保護氣源壓力和溫度變化導致的控制誤差，使系統內的氣體成份更加穩定；
分析儀具有PID參數自整定功能，用戶只要執行自整定操作，儀表就會根據控制輸出與氧濃度采樣輸入的關系，自動計算出最優PID控制參數，完成氧濃度的精確、自動控制，操作簡單、方便；
最大限度地節約保護氣源的使用量，有效的降低了系統的運行維護成本；
流量測量功能，具有瞬時流量采集和累積流量顯示、計算、存儲（間隔10分鐘存儲一次）與清除（菜單清除）功能；
儀表主要用于SMT主路氮?dú)饬髁靠刂?，?dāng)核心溫區氣體氧濃度過低，比例閥動態調節流量時，儀表固定輸出一個基準流量，使得爐內氧濃度始終保持在設定的范圍內；
具有比例閥進出氣口壓力檢測功能；
l 旁路保護功能，當比例閥出現故障時，可及時自動打開旁通電磁閥，將保護氣體繼續充入氣氛保護爐中，無需人工干預，響應及時迅速，減少因比例閥故障而帶來的損失；
通過空氣中的一點標定即可滿足從ppm~ %范圍的氧含量準確測量，使其校準簡單方便；
內置原裝進口采樣泵，壽命長、工作可靠；
測量無須基準氣體，不受工作環境氧濃度影響；
寬范圍交流供電，適用范圍更廣；
采用RS232（默認）/RS485（選配）雙向通訊，可與上位機或其他數字通訊設備直接進行單向或雙向通訊；
可選配上位機軟件，上位機軟件具有曲線顯示、數據保存、分析儀參數設置等功能。
應用場合：
廣泛應用于空氣分離、波峰焊/回流焊中保護氣、保護氣氛爐、氣體生產制造、石油化工等行業中的氧濃度檢測和控制。
訂貨須知(用戶訂貨時請注明）
儀器測量范圍
被測氣體壓力：正壓、微壓或負壓
背景氣體只能是N2或惰性氣體
