揮發性VOCS在線監測系統

一、概述

2015年8月新修訂的《大氣污染防治法》首次將揮發性有機物(VOCs)納入監管范圍，明確生產、進口、銷售和使用含VOCs的原材料和產品的，其VOCs含量應當符合質量標準或者要求。

VOCS是揮發性有機化合物，按其化學結構可以分為烷類、芳烴類、酯類、醛類和其他等，最常見的氣體組分有苯、甲苯、二甲苯、苯乙烯、三氯乙烯、三氯甲烷、三氯乙烷、二異氰酸酯（TDI）、二異氰甲苯酯等等等，這些氣體在噴漆、石化、化工、制鞋、印刷、電子、服裝干洗、石油、建筑等行業均有排放，VOCS對人體的傷害很大，會引起慢性中毒，損害肝臟和神經系統，甚至?xí)?dǎo)致白血病的產生。

二、產品簡介

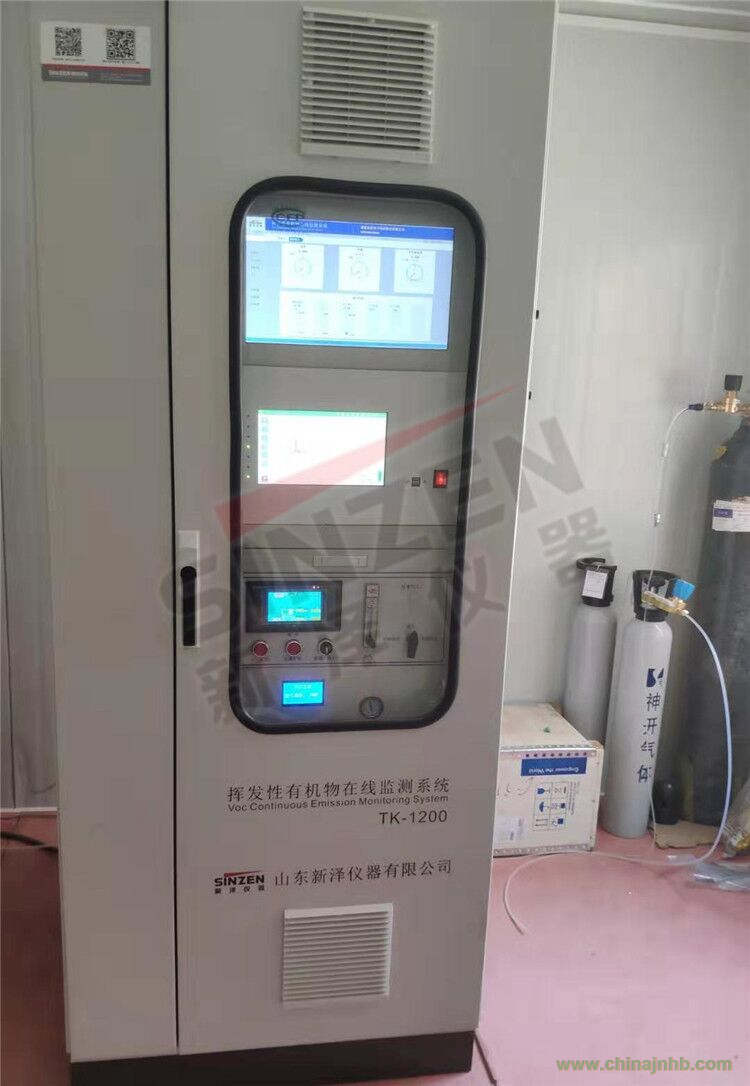

TK-1200型VOCS在線監測系統是由山東新澤儀器有限公司研發、生產的一款測量大氣中VOCS含量的在線監測產品。TK-1200型在線式VOC探測器采用的是進口美國PID公司VOC監測儀、進口英國仕富梅VOC監測儀或進口PID光離子傳感器，是一款可對VOC氣體進行連續監測并具有實時報警功能的智能化高性能檢測儀器。儀器整體隔爆結構，信號穩定，靈敏度及精度高。防爆等級Exd II CT6。

    TK-1200型VOCS 在線監測系統在線測量到的數據，可以通過GPRS無線或RS485有線方式向環保局或用戶中心傳遞數據，在用戶中心的環境信息監   測管理系統可以在電腦上實時顯示測量數據，并且對數據進行歷史曲線顯示、異常數據管理等處理，同時也可以進行報表管理等操作。通過GPRS無線模式，可以使用HJ/T212協議，將數據傳遞給環保局。

二、技術特點
◆ 先進的預處理系統，適應高溫、高粉塵等重污染環境。
◆ 全程伴熱大流量抽取結構，抗VOC吸附能力強。
◆ 采用高靈敏度、線性范圍寬、穩定性強的FID檢測器。
◆ 檢測范圍寬，同時適合現場高低濃度廢氣排放的同時監測。
◆ 具有自動校正功能，檢測器運行狀態實時監測并可進行遠程故障診斷和維護。
◆ 可同時監測多個排放段，自動生成報表。

◆ 原裝進口高性能PID光離子VOC傳感器，使用壽命長達2-3年以上；
◆ 采用嵌入式32位超低功耗微處理器，響應速度快，測量精度高，穩定性和重復性好；
◆ 內置溫濕度傳感器，實時顯示環境溫、濕度（選配）；
◆ 智能的溫濕度和零點補償算法，3級至8級以上的目標點全軟件自動校準功能，確保測量結果的準確性；開機自動檢測各個傳感器以及元器件的工作狀態；
◆ 防高濃度氣體沖擊的自動保護功能，具有良好的抗干擾性能；
◆三線制4～20mA輸出及RS485信號輸出，繼電器輸出，獨立的氣室結構，兩個電纜進線口，方便現場安裝；
◆ 大而清晰的背景光可在任何燈光條件下顯示測量信息，簡單易懂的UI圖標菜單、友好用戶操作界面，盡顯設計的人性化、國際化；
◆ 支持PPM、%VOL、mg/m3、mg/L濃度單位自由切換；
◆ 儀器配置紅外遙控器，通過遙控器實現全菜單操作，無須開蓋，簡單方便；
◆ 實時數據傳輸，以3-5種報警方式準確地發出本地及遠程無線報警通知將安全盡在掌握中；
◆ 一流的機械設計，氣室采用軍工品質的高強度鋁型材，耐磨耐腐濁，適用于復雜惡劣的工業環境，合理科學的氣室設計，保證傳感器實時監測的準確性；
◆ 短距離的RTU無線傳輸方式或任何地方不限距離的GPRS無線傳輸方式都可以通過內置無線模塊功能將實時的檢測數據和報警狀態傳到安全中心（選配）；
◆ 防爆等級為Exd II CT6，國家防爆電氣檢驗中心認證，防爆合格證編號：CNEx15.1284。

    參考標準：GB16297-1997 大氣污染物綜合排放標準 JJG1055-2009 在線氣相色譜儀 HJ/T38-1999 固定污染源排氣中非甲烷總烴的測定-氣象色譜法 GB/T14677-93 空氣質量甲苯、二甲苯、苯乙烯的測定-氣象色譜法

三、典型應用
    甲烷/非甲烷總烴在線監測
    苯系物在線監測
    工業區或化工區復雜有毒有害有機物
    污染源VOCS在線監測
    惡臭類有機硫化物在線監測
    廠界多點無組織排放在線監測

四、應用行業
    交通運輸設備制造、工業涂裝、包裝印刷、涂料制造、有機化工、輪胎制造、半導體集成電路、家具制造、家用電器、電線電纜、噴漆干洗、制鞋、合成材料、味精制造。

揮發性VOCS在線監測系統
