★ 緊跟新標準要求，滿足各行業標準檢測：測試設備緊跟各行業安全標準要求、及時滿足新標準檢測需要。交流耐壓500VA容量(AC 5kV/100mA)、短路電流超過200mA。接地電阻測試電流最大32A，開路電壓低于12V。提供工作溫度下和非工作溫度下泄漏電流測試模式，標配GB/T12113圖4人體模擬網絡(MD卡)，可根據行業標準需要更換MD卡。

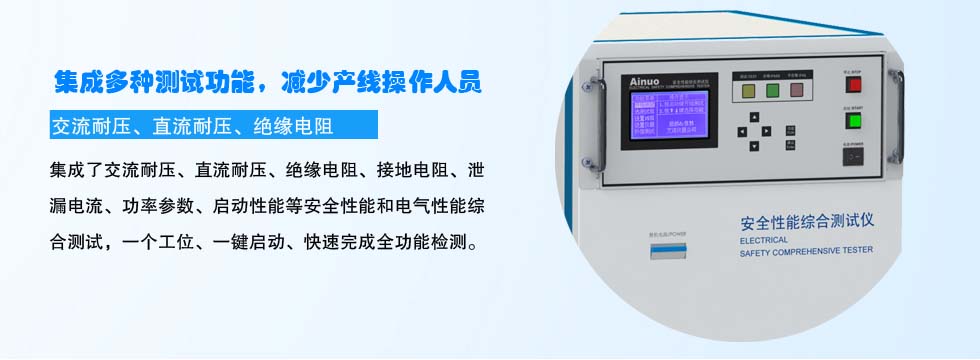

★ 集成多種測試功能，減少產線操作人員：測試系統集成了交流耐壓、直流耐壓、絕緣電阻、接地電阻、泄漏電流、功率參數、啟動性能等安全性能和電氣性能綜合測試，一個工位、一鍵啟動、快速完成全功能檢測。
★ 條碼識別程序匹配，滿足混線快速測試：安規綜合測試儀記憶多組測試程序，可根據測試程序設置控制變頻電源輸出電壓和頻率，為被測試產品提供電源。在IN-PAD平板電腦和專用ESRS軟件配合下，測試系統能夠連接條碼掃描器、識別產品類別、并自動匹配測試程序。智能測試系統，滿足了混合生產線和出口生產線快速正確地?fù)Q線測試，而避免人為操作錯誤造成產品損壞。
★ 遠程管理、數據管理和生產線分流： 基于IN-PAD工業平板電腦的測控終端，測試系統能夠通過10.4吋彩色觸摸屏完成測試設置、系統設置和數據管理。測試數據可保存于本地硬盤、U盤或網絡服務器上，并提供按產品條碼或測試項目等字段的查詢和數據分析統計，為測試數據追溯和質量分析提供幫助。測試數據還可以應用于生產線的測試、判定、維修等自動分流處理。
|
交流耐壓測試
|
|
升壓器額定輸出容量
|
500VA（5000V/100mA），短路電流大于200mA
|
|
輸出電壓波形、失真度、調整率
|
正弦波，小于3%（純阻，5000V/1mA），小于3%
|
|
輸出電壓設置
|
范圍
|
500～5000V
|
|
分辨率，精度
|
5V，±（3%×設定值+10V）
|
|
電壓頻率設置
|
范圍，精度
|
50Hz或60Hz，±0.1%×設定值
|
|
報警限值設置
|
電流上限范圍
|
0.10～99.99mA
|
|
電流下限范圍
|
0.00～10.00mA
|
|
補償電流設置
|
范圍
|
0.00～10.00mA，自動測量，補償可開可關
|
|
時間設置
|
測試時間范圍
|
1～999s
|
|
緩升時間范圍
|
1～100s
|
|
精度
|
±（0.1%×設定值+1個字）
|
|
擊穿電流測量
|
范圍，精度
|
0.10～99.99mA，±（3%×讀數+3個字）
|
|
絕緣電阻測試
|
|
額定輸出容量
|
2VA（1000V/2mA）
|
|
輸出電壓調整率，電壓紋波
|
小于3%（從空載到滿載），小于1%
|
|
輸出電壓設置
|
范圍，精度
|
DC 500V或1000V，±（3%×設定值+3個字）
|
|
報警限值設置
|
電阻上限范圍
|
0.0～99.9 MΩ，100～2000MΩ（上限設置為0，表示不監測上限報警）
|
|
電阻下限范圍
|
0.3～99.9 MΩ，100～2000MΩ
|
|
時間設置
|
范圍，精度
|
1～999s，±（0.1%×設定值+1個字）
|
|
絕緣電阻測量
|
范圍
|
0.0～99.9 MΩ，100～2000 MΩ
|
|
精度
|
≤200MΩ：±（3%×讀數+3個字）
＞200MΩ：±（8%×讀數+8個字）
|
|
接地電阻測試
|
|
開路輸出電壓
|
小于12V
|
|
輸出電流設置
|
范圍，精度
|
3～32A，±（3%×設定值+0.2A）
|
|
電流頻率設置
|
范圍，精度
|
正弦波50Hz或60Hz，±0.1%×設定值
|
|
測試時間設置
|
范圍
|
1～999s
|
|
精度
|
±（0.1%×設定值+1個字）
|
|
接地測試結果顯示模式選擇
|
接地電阻或接地電壓
|
|
接地電阻顯示模式下：
|
|
報警限制設置
|
電阻上限范圍
|
3A≤輸出電流≤10A時：10～600 mΩ
11A≤輸出電流≤25A時：10～300 mΩ
26A≤輸出電流≤30A時：10～200 mΩ
|
|
電阻下限范圍
|
0～100 mΩ
|
|
補償電阻設置
|
范圍
|
0～200 mΩ，自動測量，補償可開、可關
|
|
接地電阻測量
|
范圍，精度
|
10～600 mΩ，±（3%×讀數+ 5個字）
|
|
接地電壓顯示模式下：
|
|
報警限制設置
|
電壓上限范圍
|
30～7500 mV
|
|
電壓下限范圍
|
0～3000 mV
|
|
補償電壓設置
|
范圍
|
0～1000 mV，自動測量，補償可開、可關
|
|
接地電阻測量
|
范圍，精度
|
10～7500 mV，±（3%×讀數+ 50mV）
|
|
泄漏電流測試
|
|
泄漏電流測試類型
|
單相負載，工作溫度下（動態）、非工作溫度下（靜態）
|
|
泄漏測試人體網絡（MD卡）選擇
|
標配GB/T 12113 圖4；可選配其它測試網絡；
|
|
泄漏電流報警設置
|
上限電流范圍
|
0.050～9.999mA
|
|
下限電流范圍
|
0.000～5.000mA
|
|
泄漏電流補償設置
|
范圍
|
0.000～1.000mA，自動測量，補償可開可關
|
|
測試時間設置
|
范圍，精度
|
1～999s，±（0.1%×設定值+1個字）
|
|
泄漏電流測量
|
范圍
|
0.050～9.999mA
|
|
精度
|
DC～10kHz：±（3%×讀數+0.010mA）
10k～1MHz：±（5%×讀數+0.050mA）
|
|
輸出電壓測量
|
范圍，精度
|
60～280V（相電壓），±（0.5%×讀數+2個字）
|
|
功率參數測試
|
|
報警限值設置
|
功率上限范圍
|
6～6000W
|
|
功率下限范圍
|
0～6000W
|
|
測試時間設置
|
范圍，精度
|
1～999s，±（0.1%×設定值+1個字）
|
|
電壓測量
|
范圍，精度
|
60～280V（相電壓），±（0.5%×讀數+2個字）
|
|
電流測量
|
范圍，精度
|
0.030～3.999A，4.00～25.00A，±（0.5%×讀數+2個字）
|
|
有功功率測量
|
范圍，精度
|
30.0～199.9W，±（0.5%×讀數+5W）
200～6000W，±（0.5%×讀數+30W）
|
|
功率因數測量
|
范圍，精度
|
0.10～1.00，±（2%×讀數+2個字）
|
|
啟動性能測試
|
|
報警限值設置
|
電流上限范圍
|
0.30～25.00A
|
|
電流下限范圍
|
0.00～25.00A
|
|
測試時間設置
|
范圍，精度
|
1～999s，±（0.1%×設定值+0.05s）
|
|
電壓測量
|
范圍，精度
|
60～280V（相電壓），±（0.5%×讀數+2個字）
|
|
電流測量
|
范圍，精度
|
0.030～3.99A，4.00～25.00A，±（0.5%×讀數+2個字）
|
|
被測體供電電源
|
|
AN9651B 內置隔離變壓器
|
|
隔離變壓器輸入電壓，頻率
|
根據輸入電壓和頻率確定
|
|
隔離變壓器輸出電壓變比
|
泄漏電流測試時
|
輸出電壓為輸入電壓的1.06倍
|
|
運行功率測試時
|
輸出電壓為輸入電壓的1.00倍
|
|
低壓?jiǎn)?dòng)測試時
|
輸出電壓為輸入電壓的0.85倍
|
|
隔離變壓器容量
|
單相負載額定容量6000VA
|
|
隔離變壓器電壓調整率
|
3%（從空載到滿載）
|
|
過電流保護
|
最大電流30A、過流5s后，自動切斷隔離電源
|
|
AN9651S、AN9651F 內置變頻電源
|
|
電源最大輸出容量
|
5000VA
|
|
輸出電壓失真度
|
1%@ 47-63Hz
|
|
輸出電壓穩定度
|
1%
|
|
程控輸出電壓
|
電壓范圍
|
0-300V
|
|
電壓精度
|
0.5%RD+0.5%F.S.
|
|
程控輸出頻率
|
頻率范圍
|
47-63Hz
|
|
頻率穩定度
|
0.1%
|
|
輸出最大電流
|
0-150V檔
|
27A
|
|
0-300V檔
|
14A
|
|
AN9651S 配置的IN-Pad
|
|
處理器
|
ARM926 內核，400MHz 主頻
|
|
操作系統
|
Windows CE
|
|
測控軟件
|
ESRS-Pad 安規測試專用軟件
|
|
顯示屏
|
10.4吋 TFT 彩色液晶
|
|
操作方式
|
觸摸屏輸入，支持USB接口鼠標和鍵盤輸入
|
|
存儲空間
|
50MB FLASH，用戶可選配大容量 SD內存卡
|
|
對外接口
|
2路RS232接口、2路USB接口、CAN接口、DC12V電源接口
|
|
安裝支架
|
三維、全角度、顯示器支架
|
|
條碼掃描槍
|
測試系統默認配置一個RS232接口的條形碼掃描槍
|
|
接口功能
|
|
遙控器接口
|
標配，標配腳踏開關（啟動）
|
|
報警燈接口
|
標配，標配三色報警燈（測試、合格、警示）
|
|
通信接口
|
標配RSA32，可選配RS485、網口、GPIB等
|
|
變頻電源控制接口
|
選配，可與AN97系列變頻電源聯機控制。
|
|
開關量接口
|
選配，啟動、停止、測試、合格、報警的開關量輸出。
|
|
打印機接口
|
選配，支持針式打印機和微型打印機。
|
|
一般規格
|
|
檢定與校準環境
|
23℃±5℃，（45～75）%RH ，粉塵少
|
|
使用環境
|
0 oC ～40oC,，（5～90）%RH ，粉塵少
|
|
存儲環境
|
-10℃～55℃，（5～95）%RH ，粉塵少
|
|
系統電源
|
220V±10%，50Hz±5%，10A
|
|
系統功耗
|
最大1000VA（不含被測產品運行功耗）
|
|
系統重量（不含包裝）
|
約80kg
|
|
外型尺寸（mm，不帶包裝時）
|

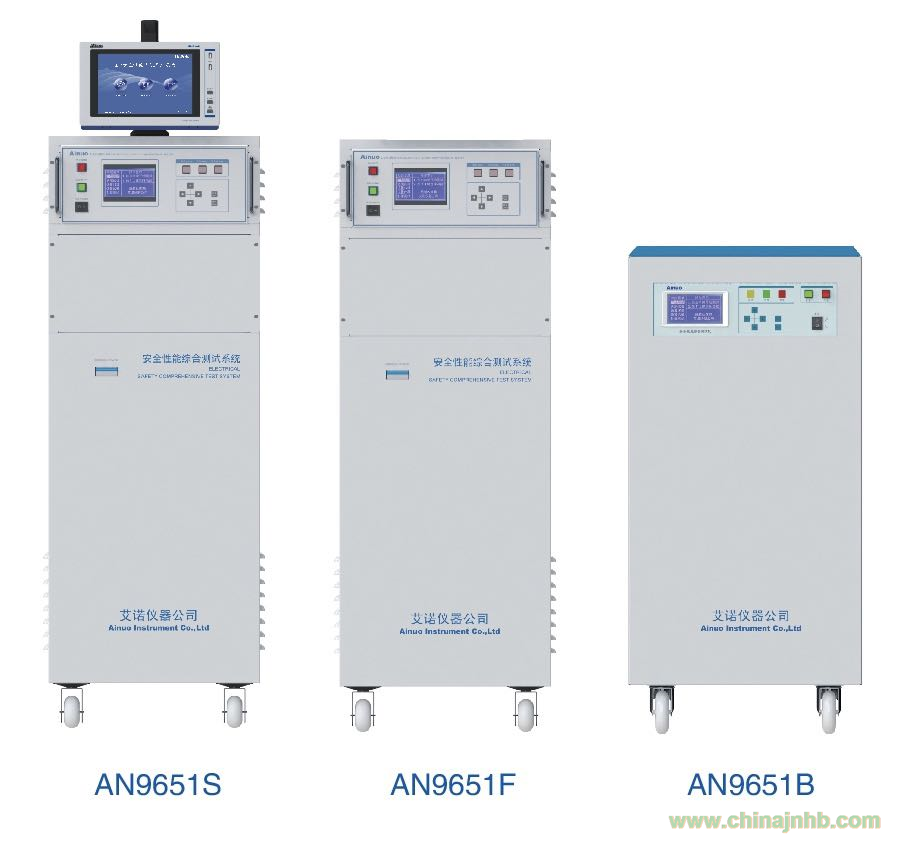

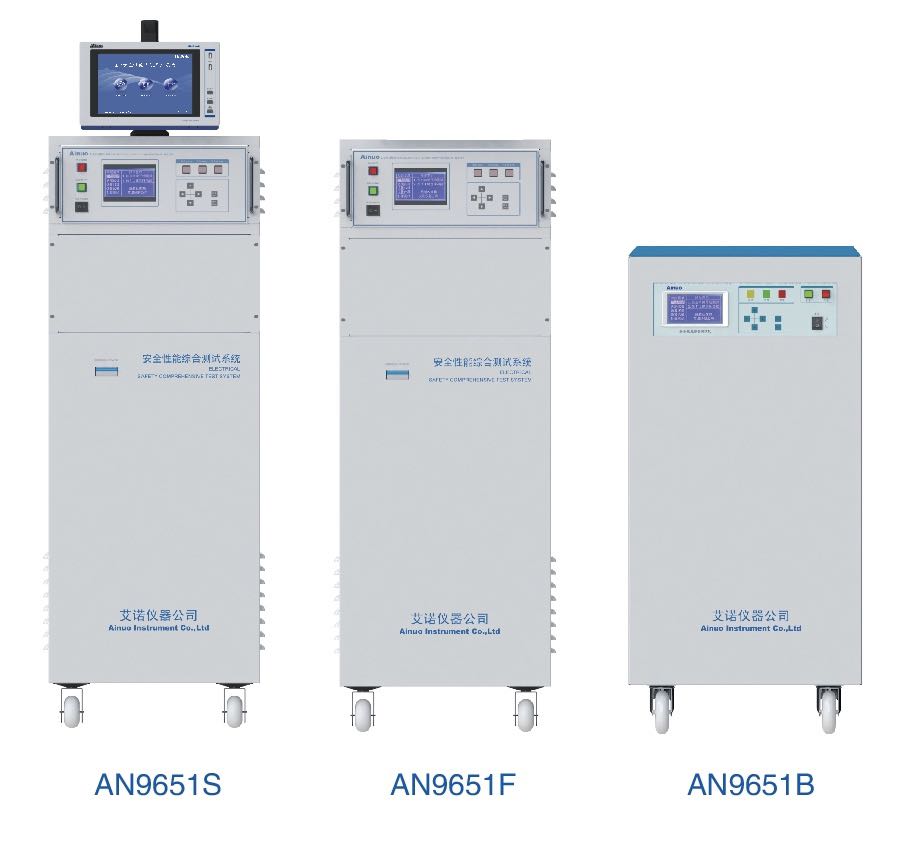

AN9651S
|
483(W)x 600(D)x 1355(H)
|
|
AN9651F
|
483(W)x 600(D)x 1355(H)
|
|
AN9651B
|
530(W)x 460(D)x 1105(H)
|
