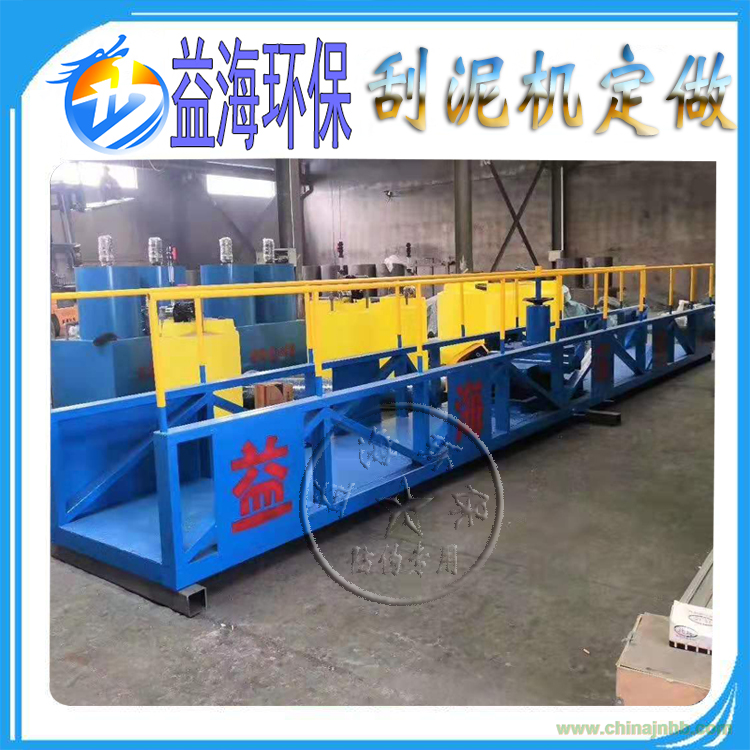

桁車式刮泥機是一種排泥設備，安裝在矩形平流沉淀池上。刮泥機主要由工作橋、傳動裝置、刮泥板、污泥提升泵等組成。該機設有橫跨沉淀池的固定平臺，污水中的沉淀物沉淀于池底，刮泥機將沉淀的污泥刮集到中心集泥坑中，利用污泥泵將污泥排出。

桁車式刮泥機是一種 排泥設備，安裝在矩形平流沉淀池上。刮泥機主要由工作橋、傳動裝置、刮泥板、污泥提升泵等組成。該機設有橫跨沉淀池的固定平臺，污水中的沉淀物沉淀于池底，刮泥機將沉淀的污泥刮集到中心集泥坑中，利用污泥泵將污泥排出。

該機結構簡單，傳動平穩，運行費用低，刮泥效果好，是一種理想的排泥設備；應用領域：該設備主要應用于鋼鐵、冶金、礦山、污水處理等行業。

中心傳動刮泥機原水經中心配水筒布水后呈輻射流向池子周邊溢水槽，隨著流速的降低，水體中的懸浮物被分離而沉降于池底，上清液通過溢流堰板由出水槽排出池外。

中心傳動刮泥機，適用于給排水工程中水廠或污水處理廠直徑一般不大于18m的輻流式（圓形）沉淀池的污泥刮集和排除。

工作原理：

通過減速驅動和懸掛式組件的傳動，由刮板將污泥刮集到中心集泥槽，依靠靜水壓力或泵排出池外。采用中間進水和排泥，周邊排水，保證水流均勻。利用液位差自吸式排泥，有浮渣刮集排除裝置和過載保護裝置。

特點：

1、傳動部分采用電氣和機械雙重過載保護，運行更加安全可靠。

2、水下部分采用不銹鋼，耐腐蝕使用壽命長。

簡介：

周邊傳動刮泥機，是城市水廠、城鎮污水處理廠常用的沉淀池刮泥設備。采用中間進水、排泥，周邊排水，保證水流均勻。

利用液位差自吸式排泥，有浮渣刮集排除裝置和過載保護裝置；根據用戶要求控制系統可與微機聯網。

結構：

其主要由驅動機構、主梁、中心旋轉支座、導流筒、刮泥系統、排渣斗及沖洗機構、鉸接式刮渣耙、撇渣板、撇渣斗、出水三角沿板、浮渣擋板、控制箱等部件組成。

工作原理：

污水從池中心的進水管經導流筒擴散后，均勻地向周邊呈輻射狀流出，呈懸浮狀的污泥經沉淀后沉積于池底，上清液通過溢流堰板由出水槽排出池外，污泥刮板由池周刮向中心集泥槽，依靠池內水壓通過排泥管排出池外。主梁在周邊驅動裝置的帶動下，以中心旋轉支座為軸心沿池頂以2.0m/min線速度行駛，主梁下部連接支架、污泥刮泥板等。近液面處設置浮渣刮板，沿中心穩流筒延伸至鉸鏈?zhǔn)焦卧?，?dāng)主梁旋轉時，浮渣刮板將液面的浮渣由池中心撇向池周，收集在鉸鏈?zhǔn)焦卧覅^(qū)內，收集的浮渣隨主機在池周運動至撇渣斗，通過刮渣耙的鉸鏈活動刮至撇渣斗內，排至池外。
