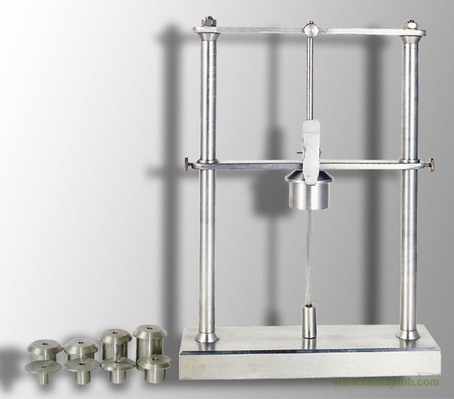

低溫沖擊試驗裝置
一、簡介：
低溫沖擊試驗機是依據IEC60884、GB2099.1、GB/T2951.14等標準相關試驗要求制造，用于各種聚氯乙烯護套電纜，無護套的電線、軟線和扁平軟線的聚氯乙烯絕緣，也同時適用于測試插頭插座、連接器、開關，等產品的低溫抗沖擊能力與帶絕緣護套的插銷沖擊試驗。
二：技術參數：
工作溫度：－15℃±1℃
試樣長度：一般≥5D≥150D
材 質：不銹鋼
一次完成時間：3－5秒鐘
一次完成件數：1
重 錘：100/200/300/400/500/600/750/1000/1250/1500g
注：重錘的選擇應依據相應標準進行選擇。客戶自選。
*********此實驗需要有低溫箱配合試驗，自選設備*********************************
三、試驗方法：
1、取3個成品電纜試樣，每個試樣長度至少應是電纜直徑的5倍，最短150mm。除去所有外護層。準備試驗用。
2、試驗設備和被試電纜試樣應并排放在合適的低溫箱中，保持在規定溫度下冷卻至少16h,其中包括試驗設備的冷卻時間，如果試驗設備已預冷，并且試樣已達到規定的試驗溫度，則允許縮短冷卻時間，但不得少于1h。
3、按規定冷卻時間結束后，每個試驗依次放置在低溫沖擊試驗機上，落錘從規定高度處落下。
4.試驗后使試樣恢復到接近室溫，檢查無護套電纜或軟線的絕緣。
四、注意事項：
設備應放在約40mm厚的海綿橡皮墊上，試驗前和試驗期間均應放置于合適的低溫箱內。
