HL型斗式提升機是一種環鏈離心斗式提升機，提升機系由運行部分帶有傳動鏈輪的上部區段，帶有拉緊鏈輪的下部區段，中間機殼驅動裝置，逆止制動裝置組成。本提升機的料斗是間斷布置的，料斗利用“淘取法”進行裝載，利用“離心投料法”進行卸載。本提升機適于輸送粉狀，粒狀及小塊狀的無磨琢性及磨琢性物料，由于提升機的牽引機構是環形鏈條，因此允許輸送溫度較高的物料。

HL型斗式提升機結構組成：

HL型斗式提升機由下部區段，上部區段，中間區段，驅動裝置和運行部分組成

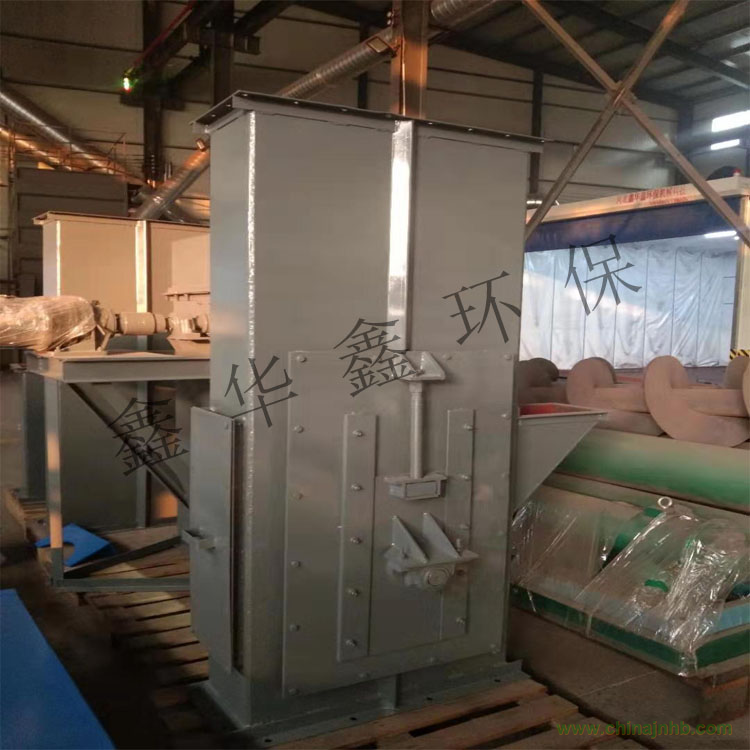

1、下部區段，由下部機殼和拉緊滾筒（或拉緊鏈輪組）組成。HL型斗式提升機用可換輪緣組合式鏈輪，鏈輪壽命長，換工作簡單。下部采用重錘箱恒力自動張緊裝置可實現自動張緊，保持恒定的張緊力，避免打滑或脫鏈，同時在漏斗遇到偶然因素引起“卡殼”現象時，能夠保護下軸等機件。

2、上部區段：由上部機殼、頭罩和傳動滾筒（或傳動鏈輪組）組成。

3、中間區段：由起支承，防護和密封作用的中部機殼組成。HL型斗提機中部有單通道和雙通道兩種形式。

4、驅動裝置：由電動機，減速器，三角帶傳動件和逆止器等組成。采用硬齒面新型減速器、傳動可靠、承載能力大、重量輕、噪聲小、壽命長、機構緊湊。按選用不同的減速器、驅動裝置，分有ZL型和YY型兩種（也可按用戶要求配給其他驅動形式），按功率不同有C1、C2、C3、C4等制法；按相對機體位置不同分有左裝和右裝。

5、運行部分：由料斗，橡膠輸送帶或圓環鏈，鏈環鉤等組成。料斗分有Q型（淺）。S型（深斗）兩種型式，HL型牽引構件采用高強度圓環鏈，性能可靠，壽命長。

HL型斗式提升機主要特點：

1、維護方便，壽命長，結構剛性強；

2、輸送物料的溫度可達250℃，提升高度運行平穩可靠，噪音小且維護方便；

3、中間節具有單通道和雙通道兩種形式，改進機型的提升輸送量比普通機型提高30%以上；

4、提升機環鏈采用合金鋼鍛造，并經滲碳淬火處理，具有的抗拉強度和耐磨性能。

HL型斗式提升機制法和裝法

1、按料斗形狀分為兩種：S制法--帶有深園底形料斗；Q制法--帶有淺園底形料斗。

2、按上部區段卸料口的形式分為兩種：X1制法--帶有傾斜法蘭的卸料口；X2制法--帶有水平法蘭的卸料口。

3、按下部區段進料口的形式分為兩種：J1制法--進料口的斜面與水平面成45度角；J2制法--進料口的斜面與水平面成60度角。

4、按中間機殼側面檢視門的位置分為四種：K1制法--中間機殼側面帶有下端左檢視門；K2制法--中間機殼側面帶有下端右檢視門；K3制法--中間機殼側面帶有上端左檢視門；K4制法--中間機殼側面帶有上端右檢視門。

5、按中間機殼端面檢視門的位置分為兩種：Z1制法--中間機殼端面帶有下端檢視門；Z2制法--中間機殼端面帶有上端檢視門。

6、按傳動裝置對提升機的相對位置分為兩種：左裝--傳動裝置在左側；右裝--傳動裝置在右側。

HL型斗式提升機使用維護注意事項

1、斗式提升機應空負荷開車。所以每次停機前應排盡所有料斗內的物料，然后再停車。

2、不能倒轉。倒轉即可能發生鏈條脫軌現象，排除脫軌故障很麻煩。

3、均勻喂料。禁止突然增大喂料量。喂料量不能超過提升機的輸送能力。否則容易造成底部的物料堆積嚴重時發生“悶車”事故。

4、及時適量補充潤滑油。

5、鏈條和料斗嚴重磨損或損壞時應及時換。
