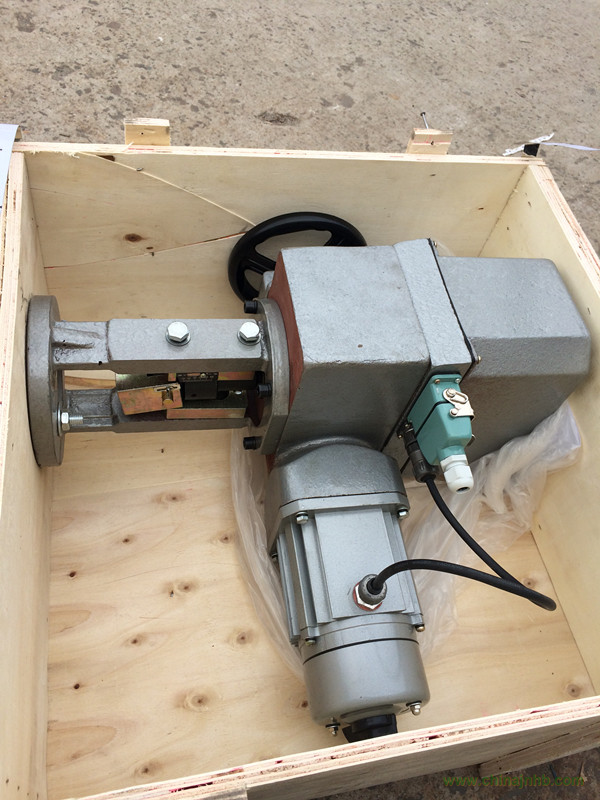

DKZ直行程電動執行器DKZ-310Z
DKZ型系列直行程電動執行機構
一、概述
DKZ型直行程電動執行機構不僅可以和III型控制單元儀表配套使用，而且還可以和新開發的S型控制單元儀表進行配套，使整個控制系統更穩定、可靠、性能更好，功能更多。因此，用戶可根據系統對DKZ型電動執行機構的要求，自動選擇控制單元儀表，組合成一個控制單元系統。
該產品具有如下特點：
1、 配ZPE-3101型伺服放大器，具有動態電制動功能。
2、 WF-S位置發送器采用具有1/250分辨能力的高可靠性的導電塑料電位器。
3、 位置發送器具有恒流輸出特性，輸出的電流為4-20mA DC.
4、 可以在規定的行程范圍內設計帶限位控制。
5、 電動執行機構系統穩定性較好，能夠承受頻繁起停的能力。
6、 調整反零位（20-4）mA DC(10-0) mA DC,秩序調換電位器①、③兩點，稍加調整即可。
7、 位置反饋所用電器原件經篩選，并且組裝后經高低溫試驗。保證執行機構高可靠性要求，平均無故障MBTF＞25000小時。
二、用途
DKZ型直行程電動執行機構可以與變送器，調節器等儀表配套使用，配用ZPE型伺服放大器或智能伺服操作器時，它以220V交流電源為動力，直接接受4-20 mA DC或0-10 mA DC信號，將此轉換成與輸入信號相對應的直線位移，自動地操縱閥門等調節機構，完成自動調節任務，或者配用電動操作器實現遠方手動控制。該儀表可廣泛應用于發電廠、鋼鐵廠、化工、輕工等工業部門的調節系統中。
該儀表有連續調節、遠方手動控制和就地手動操作三種控制方式。
該儀表適用于無腐蝕性氣體，環境溫度為-25℃~+70℃，相對濕度≤95%的場所。
三、型號規格
|
規格型號
|
出軸推力（N）
|
行程
|
全行程時間（S）
|
消耗功率（W）
|
|
DKZ-310BC
|
4000
|
10、16、25、30
|
10mm 8
|
25
|
|
DKZ-310BC-X
|
16mm 12.5
|
|
DKZ-310C
|
25mm 20
|
|
DKZ-310C-X
|
30mm 24
|
|
DKZ-410BC
|
6400
|
18、30、40、60
|
18mm 16
|
|
DKZ-410BC-X
|
30mm 24
|
|
DKZ-410C
|
40mm 32
|
|
DKZ-410C-X
|
60mm 50
|
|
DKZ-510BC
|
16000
|
30、50、60、100
|
30mm 16
|
120
|
|
DKZ-510BC-X
|
50mm 30
|
|
DKZ-510C
|
60mm 40
|
|
DKZ-510C-X
|
100mm 60
|
|
DKZ-610BC
|
25000
|
30、50、60、100
|
30mm 16
|
160
|
|
DKZ-610BC-X
|
50mm 30
|
|
DKZ-610C
|
60mm 40
|
|
DKZ-610C-X
|
100mm 60
|
