為了得到較好的霧化質量,提高燃燒效率,一般采用氣動霧化噴嘴。氣動霧化噴嘴利用高
速氣流與液體相撞,最終破碎為細小的霧滴。相比于機械式霧化噴嘴,氣動霧化噴嘴的優勢在
于所需供應壓カ小,霧化粒徑小,霧滴出口速度小,爐內停留時間長等。針對不同物理性質的
廢液,氣動霧化噴槍的選型也不同。
)內混式廢液噴槍
氣、液供應穩定,廢液粘度較低時,選用內混式空氣霧化噴嘴,該類噴嘴利用均流后的多
股空氣和多股廢液在混合室內完成相互撞擊,通過合理的動量匹配達到較好的霧化效果。噴嘴
頭部為多孔結構,可以根據爐內流場和燃燒場靈活調整噴射角度和流強分布,提高燃燒效率。

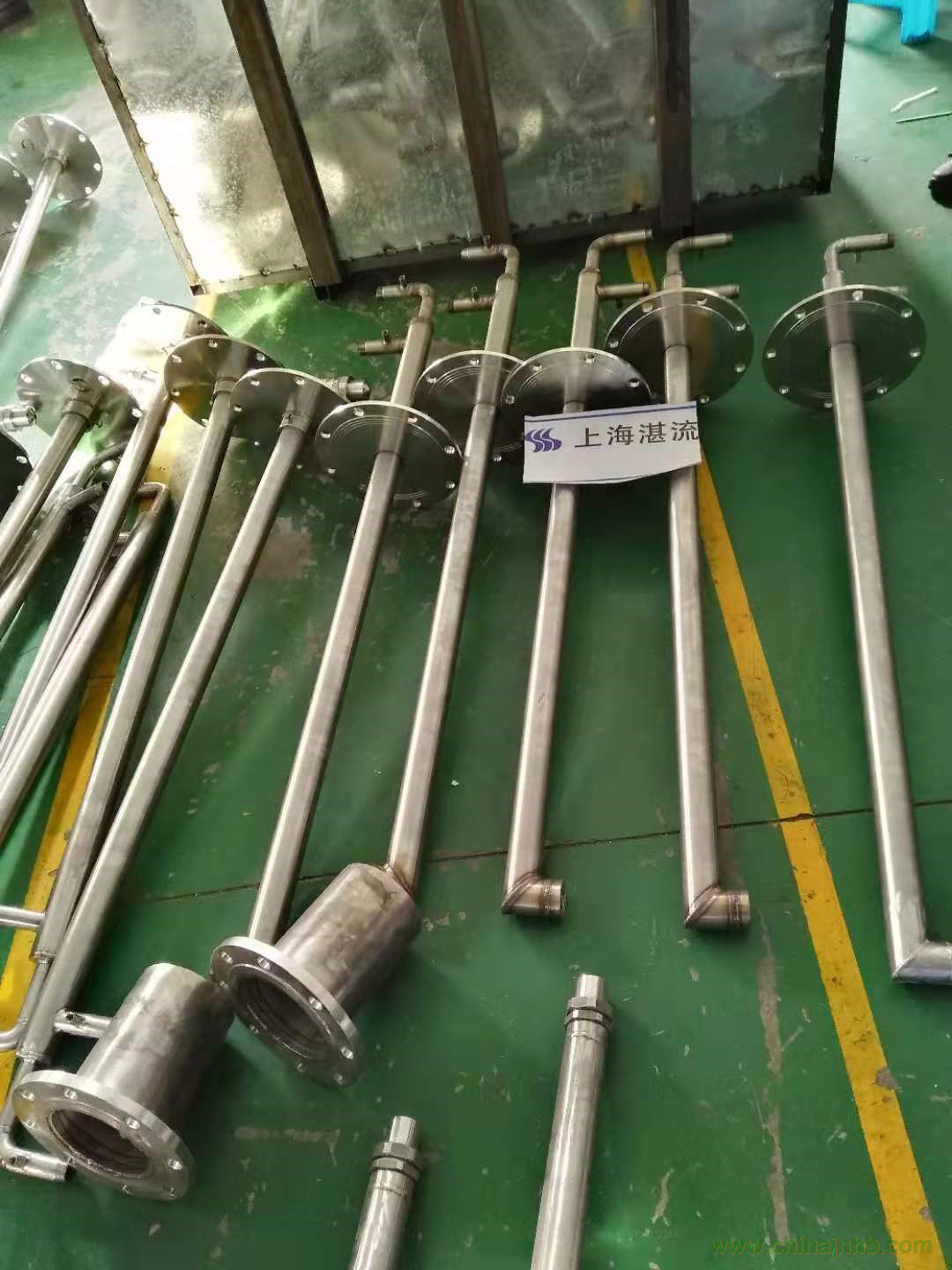

噴槍霧化效果如圖3所示,噴槍實體照片如圖4所示。
)預混式廢液噴槍
氣、液供應不穩定,廢液粘度較低時,采用半預混式噴嘴,可以有效防止由于壓力波動導
致的氣液互竄的問題。半預混式廢液噴槍采用氣動旋流半預混的復合結構,在不影響霧化效果
的條件下有效的減小了噴嘴阻力,降低了噴嘴前端的供應壓力,同時利用可調噴頭鈍體結構來
實現對霧化效果的靈活調節。壓縮霧化空氣在槍體外側流動,采用合理的切向孔均孔結構,使
壓縮空氣產生強旋流,増強和液體撞擊的破碎和混合效果:液體在槍體內側流動,利用旋流板
