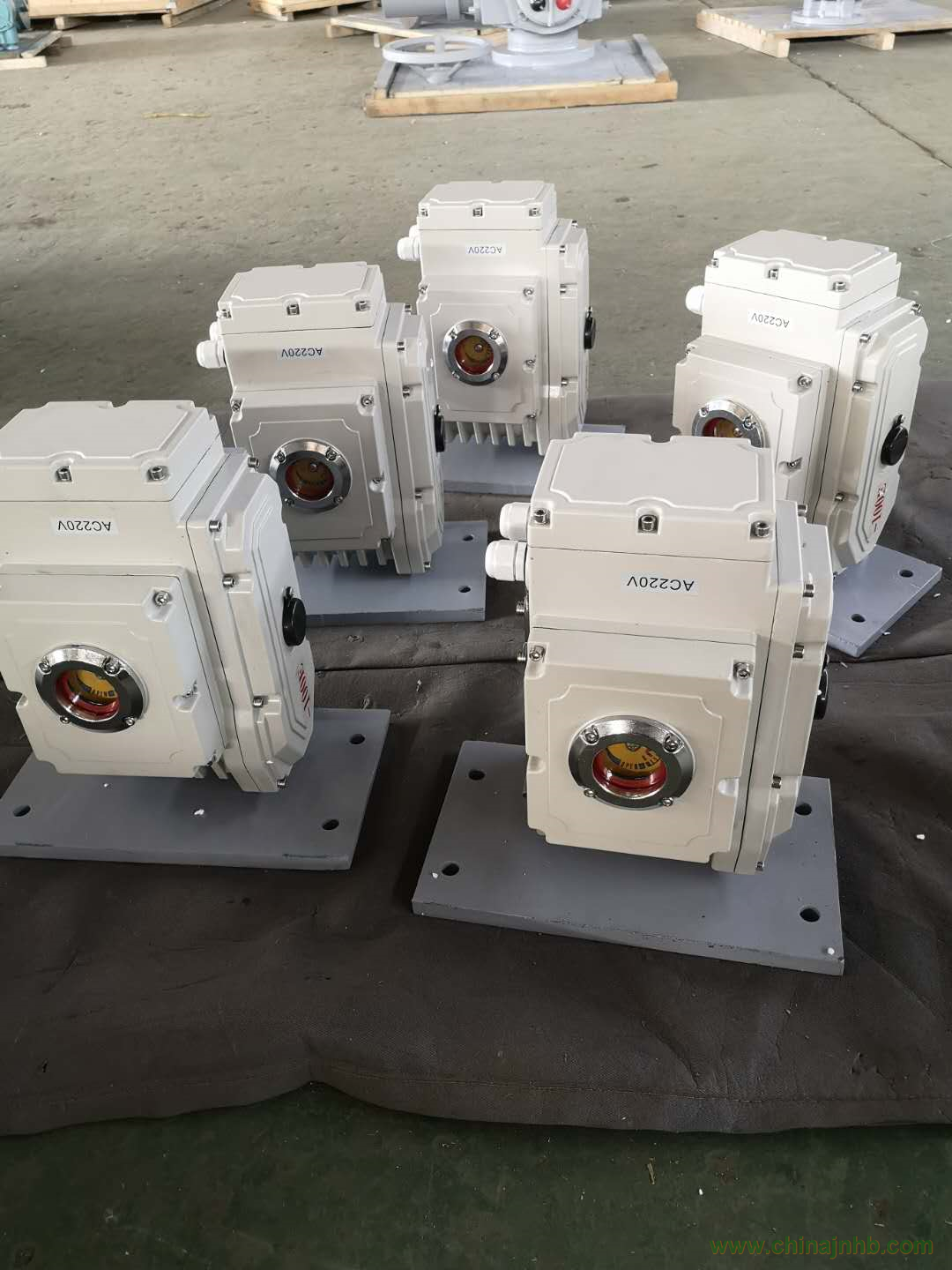

SKD-60精小型球閥配套電動裝置

     SKD引進系列電動執行機構適用于部分回轉類閥門（如蝶閥、球閥和風門擋板等），采用進口電子部分元件，優 質鋁合金壓鑄件外殼，精細流暢，體積小重量輕、免維護、耐腐蝕性強等優良性能，可在狹窄地方使用。產品廣泛應用于樓宇自動化、水利、造紙、電力、化工等自 動化控制系統。
特點說明：
1、 對于提供同等轉矩的執行器，ZN系列是迄今結構最為緊湊的一種新型產品，外形精巧美觀、體積重量僅相當于同類產品的1/3左右與傳統執行機構相比具有多種優點：諸如所需空間大量減少、重量輕、易于安裝和無需維護。
2、 此外在ZN系列電動執行器機構中采用了先進的數字技術，高度集成的模塊化、機電一體化設計、可直接接收計算機或儀表等輸出的4-20mADC或1-5VDC標準信號,實現對電動閥門的智能控制和精確定位。
3、 由于閥門的工作特點,要求執行器在閥門的開\閉和中間任意位置都具有滿負荷啟動能力,這就要求執行器的電機有大的啟動力矩.同時由于流量(開度)調節需要,要求電機還必須具有 較小的轉動慣量. ZN系列電動執行器機構電機針對這些要求,采用了特殊設計。
4、 采用熱處理合金鋼材料經CNC精密加工的齒輪傳動,具有強度高\耐磨性好\可以受長期疲勞負荷沖擊。
5、 每臺產品出廠時都隨機附帶一只手柄，當需要手動操作時，可以直接將手柄插入手動操作口驅動閥門、不用時可以取下手柄單獨存放。
6、 由于閥門的工作特點，要求執行器輸出軸長期在大力矩、頻繁正反轉的狀況下工作，輸出軸與蝸輪之間傳統鍵、銷連接方式很難可靠的滿足這一工況要求。ZN系列電動執行機構輸出軸與蝸輪采用一體化結構，從而徹底解決了這一難題。
7、 各蓋是通過不銹鋼螺釘固定在箱體上的。當卸下蓋時，螺釘連接在蓋上不脫落，以防丟 失。
8、 不銹鋼制作的機械行程限制螺栓和擋塊可對執行器機械動作行程進行機械限位。為了方便調節，此螺栓置于外部，每次調節后不銹鋼螺母確保定位。行程終止一般在出廠時被設置為0-90角度，但也可以設置成任何角度。
9、 簡捷明了的設計可清晰地顯示出閥門開啟角度?！翊黹y門全閉位置，○代表閥門全開位置。中間刻度表示閥開啟百分比。鏡片采用經過特殊處理的玻璃鏡片，拒絕采用抗老化性能差、受溫度變化極易變形的塑料鏡片。
10、全進口高品質元器件，是執行器長期、穩定工作的可靠保證。
