進口氣動低溫調節閥用心制造 成就品質
一、進口氣動低溫調節閥概述：

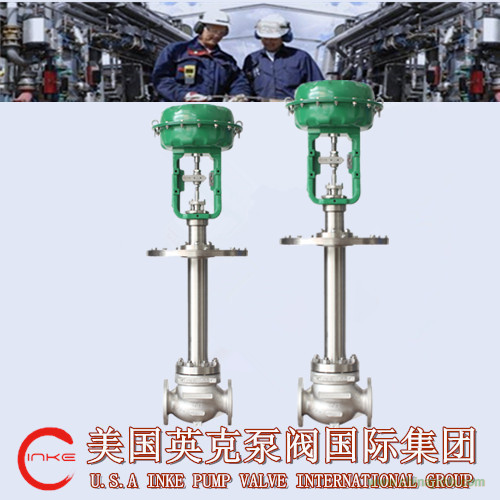

美國INKE英克--進口氣動低溫調節閥，由氣動薄膜執行器及低溫調節閥閥體組成，多彈簧執行機構高度低、重量輕、裝備簡便。氣動低溫調節閥，閥體流道呈S流線型。氣動低溫調節閥具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性精確、維護方便等優點，適合于低于0～-250℃狀態下工作，由氣動薄膜執行機構和帶長頸接管的閥體組成，長頸接管的作用是使閥桿密封出接近常溫下工作，并減少外界熱能傳入。為減少傳遞，長頸采用薄壁結構。
進口氣動低溫調節閥用心制造 成就品質
二、進口氣動低溫調節閥技術參數：
閥體
閥體形式 直通鑄造球型閥
公稱通徑 DN25～300mm
公稱壓力 PN1.6、2.5、4.0、6.4MPa
法蘭標準 GB/T9113、 JB/T79
連接形式 法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(適用于1″以內)
閥蓋形式 低溫型-10～-196℃、超低溫型-196～-250℃
壓蓋型式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
閥內件
閥芯形式 單座、籠式、套筒型閥芯
流量特性 線性、等百分比
執行機構及附件、作用形式
執行器型式 INKE系列多彈簧簿膜執行機構
執行器型號 INKE-1 INKE-2 INKE-3 INKE-4 INKE-5
有效面積(cm2) 350 350 560 900 1400
行程 10、16 25 40 40、60 100
彈簧范圍(KPa) 20～100（標準）、20-60、60-100、40-200、80-240
膜片材料 橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力 140～400KPa
氣源接口 RC1/4"
環境溫度 -30～+70℃
可配附件 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
作用形式 氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)
三、進口氣動低溫調節閥工作原理：
進口氣動低溫調節閥由氣動薄膜執行機構和耐低溫的單、雙座閥兩部分組成。由調節器來的信號壓力輸入氣動薄膜執行機構的氣室，產生推力，通過連接桿件帶動閥芯，閥芯位置的變化使閥的流通截面積變化，實現對介質流量的調節。
